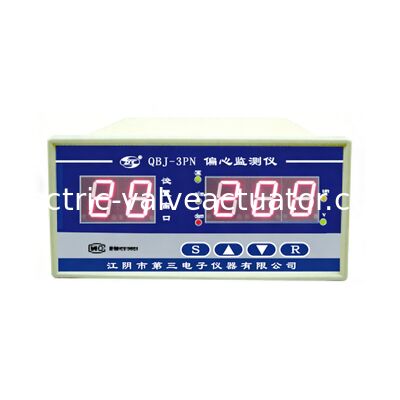

QBJ-3PN Monitor de Excentricidad - Dispositivo de Monitoreo y Protección de Excentricidad de Ejes de Maquinaria Rotatoria

Name: QBJ-3PN Monitor de Excentricidad - Dispositivo de Monitoreo y Protección de Excentricidad de Ejes de Maquinaria Rotatoria
Brand: OUTER ELECTRONIC TECHNOLOGY (HK) LIMITED
SKU: QBJ-3PN
Price: 1.00 USD
Availability: InStock

Nombre De La Marca:	OEM
Número De Modelo:	QBJ-3PN
Cuota De Producción:	1
Precio:	Negociable

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Porcelana

Detalles de empaquetado:

Nueva caja original

Resaltar:

Monitor de excentricidad de 0 ~ 200 um

Dispositivo de monitoreo de excentricidad del eje de 4 ~ 20 mA

Sensor de velocidad de rotación del relé de alarma

Descripción del producto

Monitor de Excentricidad QBJ-3PN - Dispositivo de Monitoreo y Protección de Excentricidad de Ejes de Maquinaria Rotatoria

El instrumento de monitoreo de excentricidad QBJ-3PN proporciona monitoreo y protección integral para ejes de maquinaria rotatoria. Este sistema consta de un instrumento de monitoreo y un sensor de corrientes de Foucault 3800XL-Φ8mm, ofreciendo una medición de excentricidad confiable que es esencial para evaluar la condición mecánica general de los equipos rotatorios.

La medición de excentricidad se ha vuelto indispensable durante las operaciones de arranque o parada de turbinas de vapor. El sistema permite la visualización de la flexión del eje causada por efectos térmicos o fuerzas gravitacionales, proporcionando datos críticos para la evaluación de la salud de la maquinaria.

Aplicaciones de Medición

La excentricidad mide la flexión del eje a bajas velocidades, detectando problemas causados por:

Flexión mecánica preexistente
Flexión temporal inducida por temperatura
Flexión por gravedad en condiciones estáticas

La posición excéntrica del rotor (posición radial del eje) indica desgaste de los cojinetes, la magnitud de la carga aplicada por desalineación y determina el ángulo azimutal del eje para la evaluación de la estabilidad.

Especificaciones Técnicas

Rango de Medición	0～200μm (excentricidad pico a pico)
Respuesta de Frecuencia	0.17Hz～10Hz (1～600cpm) Por encima de 600 rpm: muestra la señal de vibración del eje
Precisión	Error de Linealidad: <0.5% (escala completa) Error del Sistema: <±2%
Salida	Corriente Constante: 4～20mA (compatible con DCS) Interruptor de Alarma/Peligro: Contacto pasivo DC24V/2A Nivel de Ruido: <1% (escala completa) sin señal
Rango Lineal	2mm
Temperatura de Operación	Instrumento: -25℃～45℃, humedad relativa <80% (Especificaciones del sensor según el manual 3800XL-A01)
Dimensiones	160mm (An) × 80mm (Al) × 260mm (Pr)
Dimensiones de Corte	153mm (An) × 77mm (Al) × 260mm (Pr)
Fuente de Alimentación	AC220V±10%/50Hz

Funciones Principales

Salidas de relé independientes para condiciones de alarma y peligro
Límites de rango de medición configurables con salida de corriente de 4-20mA
Protección de detección de desconexión con recuperación de retardo de 5 segundos
Valores de alarma/peligro totalmente ajustables dentro del rango de medición
Función de memoria del valor máximo de medición
Pantalla de medición de voltaje de separación
Retorno automático al estado de medición después de 1 minuto de inactividad
