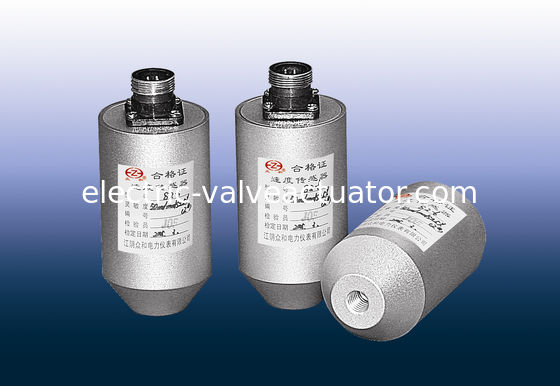

Sensor de velocidad magnetoeléctrico SZ-6

El sensor de velocidad magnetoeléctrico SZ-6 es un sensor de inercia que utiliza el principio de inducción magnetoeléctrica para transformar señales de la vibración en las señales del voltaje, que son proporcionales al valor de la velocidad de la vibración. Puede ser utilizado para medir la vibración de llevar asientos, cubiertas, o las estructuras (vibración absoluta en relación con espacio de inercia). Está instalado directamente fuera de la máquina y es extremadamente conveniente para el uso y el mantenimiento.

PARÁMETROS TÉCNICOS

■Sensible: el 50mV/mm/sec±5%;

Condiciones de prueba: (midió en una temperatura 20 del ℃ del ℃± 5 en 80Hz y una velocidad de 10mm/s)

■Límite de la amplitud: μ 2000 del ≤ M (de pico a pico);

■Respuesta de frecuencia: herzios (de 10-1000);

■Aceleración máxima: 10g;

■Dirección de la medida: vertical u horizontal; (Universal) tipo de SZ-6c

■Método de la instalación: Utilice en el centro un agujero M10 en la parte inferior de la fijación del tornillo del × 1 del sensor;

■Método del cableado de la salida: Conector de la aviación SZ-6;

Tipo terminal de SZ-6c de cableado;

■Condiciones ambientales: prueba del polvo y a prueba de humedad

■Temperatura del uso: (- ℃ de 30~120);

■Humedad relativa: ≤ el 95% (no condensación);

■Dimensiones del esquema: SZ-6: × 78m m de Φ treinta y cinco;

SZ-6c: × 55m m de Φ veintinueve;

Guía de la orden

Código: SZ-6; SZ-6c.

Tipo SZ-6
