Sensor de corriente Eddy de 9 metros de largo de la serie Φ11 ZH3000 para medición del desplazamiento axial en el monitoreo de velocidad de rotación

Sensor de corriente Eddy de 9 metros de largo de la serie Φ11 ZH3000 para medición del desplazamiento axial en el monitoreo de velocidad de rotación

Nombre De La Marca:	Zhonghe
Número De Modelo:	ZH3000 Φ 11
Cuota De Producción:	1
Precio:	Negotiations

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Porcelana

Sensing range:

4mm

series:

ZH3000

Operating temperature:

20 (°C)

Sensor type:

Eddy current

Sensing range:

4mm

series:

ZH3000

Operating temperature:

20 (°C)

Sensor type:

Eddy current

Rango de detección:

4mm

Serie:

ZH3000

Temperatura de funcionamiento:

20 (°C)

Tipo de sensor:

corrientes de Foucault

Detalles de empaquetado:

Nueva caja original

Resaltar:

Sensor de corrientes de Foucault de 9 metros de largo

Sensor de velocidad de rotación de sonda de Φ11 mm

Medición de desplazamiento axial Sensor de desplazamiento

Descripción del producto

Probe de sensores de corriente de red de 9 metros de la serie ZH3000 Φ11 (50)

Sensor avanzado de medición del desplazamiento axial para aplicaciones de máquinas giratorias industriales

Resumen del producto

Los sensores de corriente de remolino de la serie ZH3000 combinan un rendimiento avanzado con la intercambiabilidad de componentes,con soportes de montaje aislados DIN de alta densidad que ahorran un 50% de espacio en comparación con el montaje tradicional de tornillosCompatible con las normas API 670 (4a edición) y certificado para entornos peligrosos con calificaciones de resistencia a explosiones ExiaIICT2~T6.

Configuración del sistema

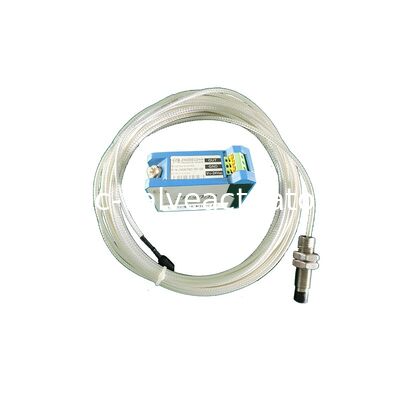

El sistema de sensores de corriente de remolino ZH3000 consta de tres componentes principales:

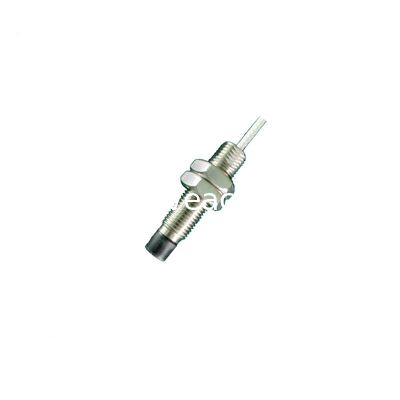

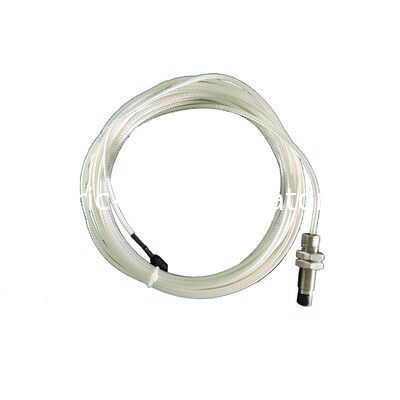

Probe ZH3000:Disponible en diámetros de Φ8 mm, Φ11 mm y Φ25 mm con longitudes de cable de 1 o 0,5 m
Cable de extensión ZH3000:Enchufes de autobloqueo SMA con protección a prueba de aceite, disponibles en longitudes de 4 m, 4,5 m, 8 m y 8,5 m

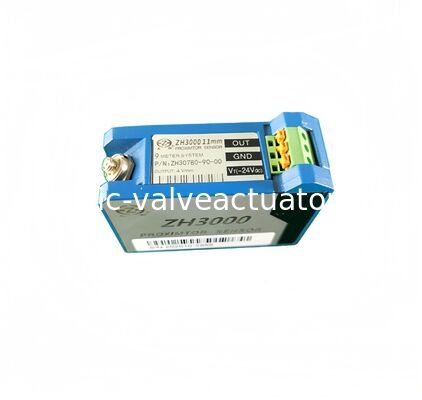

Preamplificador ZH3000:Componente central del sistema con circuitos de oscilación, detección, filtrado y amplificación

Especificaciones técnicas

Parámetro	ZH3000 Φ8 mm	ZH3000 Φ11 mm	ZH3000 Φ25 mm
Diámetro de la sonda (mm)	8	11	27.1
Rango lineal estático (mm)	2	4	12.7
Sensitividad estática (V/mm)	8	4	0.8
Respuesta de frecuencia	(0 ∼ 15 kHz)	0 ′ 8 kHz	(0 ∼3) kHz
Rango de medición: distancia del punto medio (mm)	1.8	3	9
Variación de la tensión en el punto medio (V)	-10 años	-10 años	- Es el 7.08

Especificaciones generales

Fuente de alimentación:(-20 ~ 26) Vdc

Consumo de energía:12 a 15 mA

Temperatura de funcionamiento:Preamplificador: -30°C~+70°C, sonda: -40°C~+150°C

Temperatura de almacenamiento:Preamplificador: -35°C~+100°C, sonda: -40°C~+177°C

Protección del recinto:IP20 o superior

Duración del cable del sistema:5 m o 9 m en total

Límites de altitud:< 2000 m

Propiedades mecánicas

Material de la sonda:El sulfuro de polifenileno (PPS)

Material de la carcasa:1Cr18Ni9Ti de acero inoxidable

Material del cable:Coaxial protegido con envoltura exterior de FEP

Material del conector:Las demás piezas de cobre

Material del preamplificador:Se aplicará el procedimiento siguiente:

Resistencia a la tracción de la sonda:Máximo 30 kg entre la cubierta protectora y la carcasa

Radius de curvatura mínimo del cable:25.4 mm (30 mm para el cable blindado)
