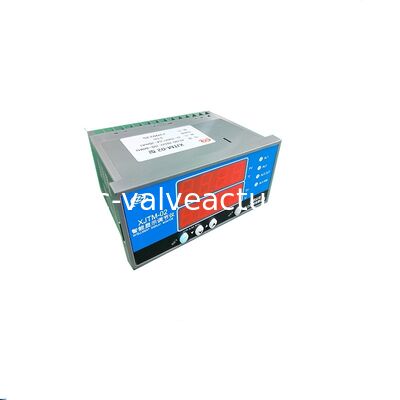

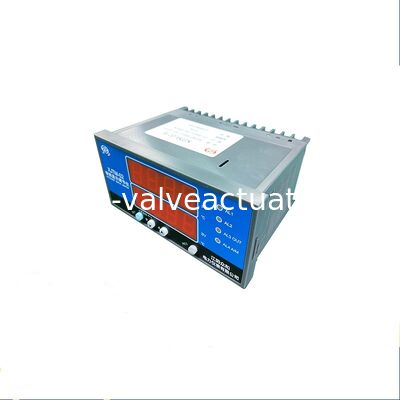

Zhonghe XJTM-02 Instrumento de visualización inteligente de columna de luz con tecnología de montaje superficial e entrada de señal universal con pantalla doble de cuatro dígitos

Name: Zhonghe XJTM-02 Instrumento de visualización inteligente de columna de luz con tecnología de montaje superficial e entrada de señal universal con pantalla doble de cuatro dígitos
Brand: OUTER ELECTRONIC TECHNOLOGY (HK) LIMITED
SKU: XJTM-02
Price: 1.00 USD
Availability: InStock

Nombre De La Marca:	Zhonghe
Número De Modelo:	XJTM-02
Cuota De Producción:	1
Precio:	Negotiations

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Porcelana

Número de artículo:

XJTM-02

Detalles de empaquetado:

Nueva caja original

Resaltar:

Tecnología de montaje de superficie Instrumento de visualización inteligente de columna de luz

Instrumento de visualización de corriente y voltaje de entrada de señal universal

Instrumento de salida ajustable con pantalla dual y cuatro dígitos

Descripción del producto

Instrumento de visualización de columna de luz inteligente Zhonghe XJTM-02

Visualización de voltaje y corriente con salida ajustable

Descripción general del producto

Esta serie de instrumentos avanzados utiliza tecnología de montaje en superficie para mejorar las capacidades anti-interferencia. Integra funciones de visualización, control, transmisión y comunicación con compatibilidad de entrada de señal universal. Al ajustar los parámetros internos, puede adaptarse a varios tipos de señales, como se especifica en la tabla de señales de entrada.

Características principales

Tecnología de montaje en superficie para un rendimiento superior anti-interferencia
Capacidades integrales de visualización, control, transmisión y comunicación
Entrada de señal universal con ajustes de parámetros configurables
Pantalla dual de cuatro dígitos con indicadores de estado LED
Amplio rango de aplicaciones en múltiples sectores industriales

Especificaciones de la señal de entrada

Código de señal de entrada	Tipo de mensaje de entrada	Rango de medición	Resolución	Sensores/Transmisores compatibles	Impedancia de entrada
01	B	400～1800℃	1℃	Termopares de platino antiguo 30 - platino antiguo 6	≥1MΩ
02	S	0～1600℃	1℃	Termopar de platino antiguo 10 - Termopar de platino
03	K	0～1300℃	1℃	Termopares de níquel-cromo / níquel-silicio
04	E	0～1000℃	1℃	Termopar de níquel-cromo - cobre-níquel
05	T	0～320.0℃	0.1℃	Termopar de cobre - cobre-níquel
06	J	0～1200℃	1℃	Termopar de hierro - cobre-níquel
07	WPe3-25	0～2300℃	1℃	Termopar de tungsteno-renio 3 - tungsteno-renio 25
08	Pt100	-200 a 650℃	1℃	Termómetro de resistencia de platino R0 = 100Ω	≥10kΩ
09	Pt100.1	-199.9 a 320.0℃	0.1℃	Termómetro de resistencia de platino R0 = 100Ω
10	Cu50	-50.0～150.0℃	0.1℃	Termómetro de resistencia de cobre R0 = 50Ω
11	0 ~ 20mV	-1999 ~ 9999	Hasta 1.6uV	Sensor de presión	≥1MΩ
12	4 ~ 20mA		Hasta 1.3uA	Transmisor DDZ-Ⅲ	≤250Ω
13	0 ~ 10mA		Hasta 0.8uA	Transmisor DDZ-II
14	1 ~ 5V		Máximo 0.3mV	Transmisor DDZ-Ⅲ	≥4.7MΩ
15	0 ~ 5V		Máximo 0.4mV	Transmisor DDZ-II
16	0 ~ 20mV		Hasta 1.6uA	Transmisor DDZ-II	≤250Ω
17	30 ~ 350Ω		Hasta 2.6mΩ	Manómetro remoto	≥10kΩ
18	Señales especiales			Específico del usuario (proporcione el tipo de señal, el número de graduación o la fórmula correspondiente)
19	4 ~ 20mA raíz cuadrada	-1999 ~ 9999	Hasta 1.3uA	Transmisor DDZ-Ⅲ	≤250Ω
20	0 ~ 10mA raíz cuadrada		Hasta 0.8uA	Transmisor DDZ-II
21	1 ~ 5V raíz cuadrada		Máximo 0.3mV	Transmisor DDZ-Ⅲ	≥4.7MΩ
22	0 ~ 5V raíz cuadrada		Máximo 0.4mV	Transmisor DDZ-II
23	Entrada de interruptor completo			Esto no incluye la función con el código 17. Especifique si la requiere.

Especificaciones técnicas

Precisión de medición: Pantalla digital ±0.5% FS ±1 dígito

Rango de compensación de temperatura: 0～50℃

Condiciones ambientales: Temperatura de funcionamiento: 0-50℃; humedad relativa: ≤85%. Evite el uso en entornos que contengan gases corrosivos, inflamables o explosivos.

Método de visualización: Pantalla dual de cuatro dígitos + indicador de estado LED

Salida de interruptor: Cada punto de salida se puede configurar arbitrariamente para el control/alarma de límite superior o inferior con histéresis.

Tipos de salida

Salida de relé: Capacidad de contacto (carga resistiva): AC220V/5A; DC24V/5A
Salida de pulso de disparo de cruce por cero SCR: Capaz de disparar SCR de 600V/100A
Salida de señal de control de relé de estado sólido (SSR): Salida DC 9V/30mA
Salida de disparo de cruce por cero de tiristor: Tiristor bidireccional de 600V/5A, tiristor disparable de 600V/100A

Salida analógica

Salida DC 0～10mA, resistencia de carga ≤1.5kΩ
Salida DC 4～20mA, resistencia de carga ≤750Ω
Salida DC 0～5V, resistencia de carga ≥250kΩ
Salida DC 1～5V, resistencia de carga ≥250kΩ

Salida de alimentación: DC 24V, carga ≤30mA

Método de suministro de energía: Fuente de alimentación AC/DC 90～260V, potencia ≤4W, peso 260g
Fuente de alimentación AC/DC 20-30V, potencia ≤6W, peso 260g

Aplicaciones

Ampliamente utilizado en los campos industrial de energía, metalurgia, química, petroquímica, fabricación de papel e impresión, elaboración de cerveza, tabaco, aeroespacial y otros.
