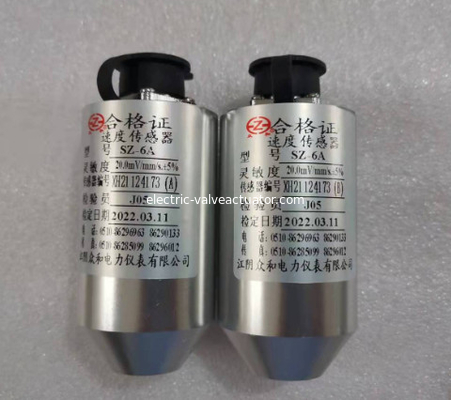

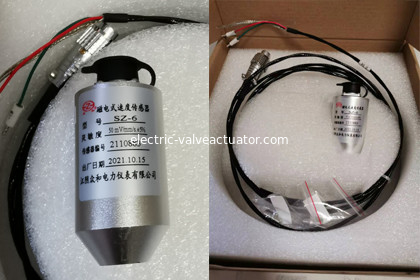

Sensor electromágnetico Zhonghe SZ-6 SZ-6A SZ-6G de la velocidad de la serie de SZ

1 DESCRIPCIÓN
El sensor de velocidad electromágnetico de la serie de SZ se utiliza para medir la vibración del casquillo que lleva del rotatingmachinery tal como turbinas, compresores, fans y bombas. Es un outputsvoltage electromágnetico del sensor por una bobina móvil que corta líneas magnéticas, así que no necesita suministrar poder en la instalación del trabajo andeasily.

2 FUNCIONES PRINCIPALES
2,1 su señal de salida es proporcional a la velocidad de la vibración, y puede tener en cuenta la ofhigh-frecuencia del campo, la frecuencia intermedia y la medida de vibración de baja fricción.

2,2 los sensores de la serie de SZ tienen una impedancia más de baja producción y un mejor ratio señal/ruido. Los requisitos de Withoutspecial en los enchufes y los cables, de la salida es fácil de utilizar.

2,3 este sensor canceló componentes de la fricción de las actividades en diseño, así que su flexibilidad es buena, usted canmeasure la vibración leve (0.0lmm).

2,4 el sensor tiene cierta capacidad anti-lateral de la vibración (no más que el pico 10g).

2,5 puede ser utilizado para medir la vibración del soporte del cojinete, del recinto o de la estructura (vibración relativa del toabsolute del espacio de inercia). Puede ser montado directamente en fuera de la máquina, andmaintenance es extremadamente fácil.

3 ESPECIFICACIONES

3,1 sensibilidad:

SZ-2: 30mV/mm/s, error: el + 5%;

SZ-6: 50mV/mm/s, 士 el 5% del error;

SZ-4V SZ-4H: 28.5mV/mm/s, error el +5%;

3,2 condiciones de prueba: temperatura 20C+5C (80Hz, velocidad 10mm/s) 3,3 amplitudes: < 2000um="">

Respuesta de frecuencia 3,4: SZ-2, SZ: (10~500) herzios; SZ-4VSZ-4H: (4~1000) herzios:

3,5 aceleración máxima: 10g;

3,6 dirección de medición: SZ-2 (vertical u HorizontalSZ-6 SZ-4V (vertical u horizontal) (vertical) SZ-4H (horizontal)

3,7 ambiente del uso: (- 30 ~ 120) C.

3,8 humedad relativa <95>

3,9 ambiente de la operación: Ningún corrosivo, campo no en el cerco:

3,10 dimensiones: 35x 77 (milímetro).

3,11 pesos: sobre 200g.

3,12 instale: El tipo electromágnetico sensor de la serie de SZ de velocidad se fija en la parte inferior del centerhole del sensor con los tornillos un M10x1.
