Serie magnetoeléctrica del sensor de velocidad de la vibración IP65 SZ-6 SZ-6A SZ-6G

Serie magnetoeléctrica del sensor de velocidad de la vibración IP65 SZ-6 SZ-6A SZ-6G

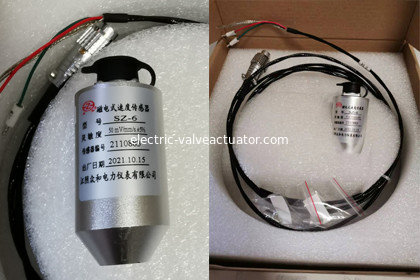

Sensor de velocidad magnetoeléctrico de la vibración de la serie de SZ SZ-6 SZ-6A SZ-6G Zhonghe

Características de sistema:

El sensor de velocidad magnetoeléctrico de la serie de SZ es un sensor de inercia. Utiliza el principio magnetoeléctrico de la inducción para transformar la señal de la vibración en una señal del voltaje, que es proporcional al valor de la velocidad de la vibración. Puede ser utilizado para medir la vibración de llevar el pedestal, la cubierta o la estructura (vibración absoluta en relación con espacio de la inercia). Está instalado directamente fuera de la máquina y conveniente para el uso y el mantenimiento.

Características funcionales principales:

◎La señal de salida es proporcional a la velocidad de la vibración, que puede tener en cuenta los campos de la medida de vibración de alta frecuencia, de frecuencia media y de baja fricción.

◎Los sensores de la serie de SZ tienen una impedancia más de baja producción y mejor ratio señal/ruido. No hay requisitos especiales para los enchufes y los cables de la salida, que es conveniente de utilizar.

◎El diseño del sensor cancela los elementos móviles con la fricción, así que tiene buena flexibilidad y puede medir la pequeña vibración (0.01m m).

◎El sensor tiene cierta capacidad anti-lateral de la vibración (no más que el valor máximo 10g).

◎Puede ser utilizado para medir la vibración de llevar el pedestal, la cubierta o la estructura (vibración absoluta en relación con espacio de la inercia). Está instalado directamente fuera de la máquina y conveniente para el uso y el mantenimiento.

Parámetros técnicos

1. La señal de salida es proporcional a la velocidad de la vibración, que puede tener en cuenta los campos de la medida de vibración de alta frecuencia, de frecuencia media y de baja fricción.

2. Los sensores de la serie de SZ tienen una impedancia más de baja producción y mejor ratio señal/ruido. No hay requisitos especiales para los enchufes y los cables de la salida, que es conveniente de utilizar.

3. En el diseño del sensor, el elemento móvil con la fricción se elimina, así que tiene buena flexibilidad y puede medir la pequeña vibración (0,01 milímetros).

4. El sensor tiene cierta capacidad anti-lateral de la vibración (no más que el valor máximo 10g).

5. Puede ser utilizado para medir la vibración de llevar el pedestal o de encajonarlo o de la estructura (en relación con la vibración del espacio de la inercia). Está instalado directamente fuera de la máquina, que es extremadamente conveniente para el uso y el mantenimiento.

6. La cáscara adopta el proceso de la soldadura de laser de la cáscara de acero inoxidable, y el nivel de la protección puede alcanzar IP65.

Sensibilidad

SZ – el 2:30 mV/mm/s, error es el ± el 5%;

SZ – 6: 50mV/mm/s, error es el ± el 5%;

SZ-4V y SZ-4H: 28.5mV/mm/s, con un error del ± el 5%;

SZ-6G: sensibilidad opcional (defecto: 50mV/mm/s, error: ± el 5%);

Condiciones de prueba: (℃ del ℃± 5 de la temperatura 20, medido en 80 herzios, la velocidad 10 mm/s)

■Límite de la amplitud: μ 2000 del ≤ M (de pico a pico);

■Respuesta de frecuencia: SZ-2, SZ-6, SZ-6G: (10~500) herzios; SZ-4V, SZ-4H: (4~1000) herzios;

■Aceleración grande: 10g;

■Dirección de la medida: SZ-2 (vertical u horizontal), SZ-6 (vertical u horizontal), SZ-6G SZ-4V (vertical u horizontal) (tipo vertical), SZ-4H (tipo horizontal)

■Temperatura ambiente de funcionamiento: (- ℃ de 30~120);

■Humedad relativa: derecho del ≤ el 95% (no condensación);

■Ambiente de trabajo: hay campo no y gas y líquido corrosivos alrededor.

■Dimensiones totales: × 76 (milímetro) de Φ veintiocho;

■Peso: sobre 200g.

■Método de la instalación: El sensor de velocidad magnetoeléctrico de la serie de SZ utiliza un M10 en el agujero de centro en la parte inferior de la fijación del tornillo del × 1 del sensor.
