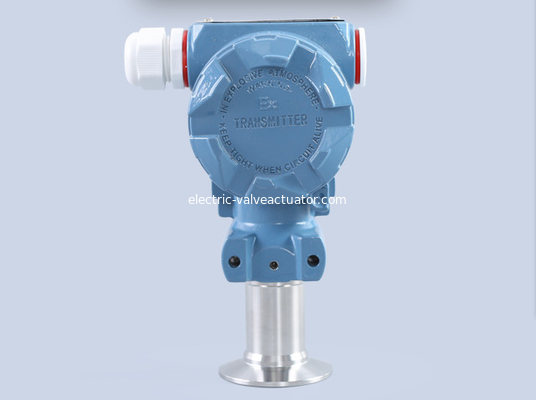

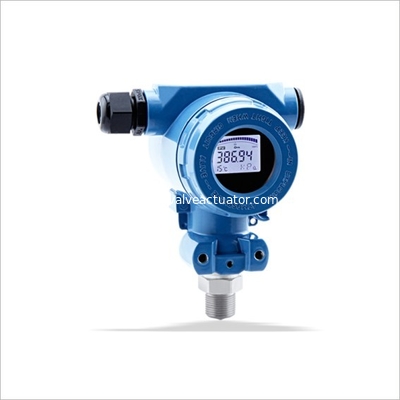

Sensor mecánico de la presión del transmisor llano diferenciado de la serie de SWP-T20X

Sensor mecánico económico de la presión del transmisor de presión de la serie de SWP-T20X

Resumen

El transmisor de presión económico de la serie de Swp-t20x adopta el sensor piezorresistivo de cerámica importado con el nivel avanzado internacional, coopera con los componentes electrónicos de alta precisión, y está montado con proceso estricto. La tecnología seca de la medida de la presión sin el líquido intermedio se adopta, que da el juego completo a las ventajas técnicas del sensor de cerámica de la resistencia, de modo que el transmisor de presión de la serie de swp-t20x tenga funcionamiento técnico excelente. Alta estabilidad y alta exactitud de la medida.

El transmisor de presión económico de la serie de Swp-t20x tiene una variedad de modelos, de gamas y de formas de proceso de la conexión. Puede ser ampliamente utilizado en muchos campos industriales tales como petróleo, industria química, energía eléctrica, metalurgia, farmacia, comida, etc. que puede adaptarse a las diversos ocasiones y medios de la medida industrial. Es un producto que actualiza ideal del indicador de presión tradicional y del transmisor de presión tradicional, y un instrumento de medida ideal de la presión en el campo de la automatización industrial.

Características principales

◆alta estabilidad, mejor de 0,1% de completo cada año.

◆la pequeña excursión de la temperatura porque el líquido intermedio en el elemento de medición se elimina, el sensor no sólo obtiene alta exactitud de la medida, pero también es menos afectada por temperatura.

◆el buen gran escala IC de la confiabilidad se adopta, con buena confiabilidad de circuito y funcionamiento antiinterferente fuerte.

◆la aplicabilidad amplia el producto tiene una variedad de modelos, de formas de proceso de la conexión y de materiales de fabricación, que pueden adaptarse a los diversos medios en la medida industrial.

◆instalación y mantenimiento fáciles. El producto tiene la estructura razonable, el pequeño volumen y el peso ligero. Puede ser instalado directamente en cualquier posición.

Principio de funcionamiento

El instrumento cambia la señal de la temperatura en señal eléctrica a través del sensor de temperatura, y después el preamplificador amplifica y filtra la señal eléctrica, que se envía al módulo de la conversión del a/d de la CPU para la conversión de analógico a digital. Finalmente, la CPU realiza la informática, la exhibición y la salida de PWM. Bloque diagrama del principio es como sigue:

La presión del medio medido actúa directamente en el diafragma de cerámica del sensor, haciendo el diafragma producir una pequeña dislocación proporcional a la presión media. Bajo condiciones de trabajo normales, la dislocación máxima del diafragma no es más de 0.025m m. Después de que el circuito electrónico detecte esta dislocación, convierte esta dislocación en una señal industrial estándar de la medida correspondiente a esta presión. En caso de la sobrepresión, el diafragma se ata directamente al substrato de cerámica sólido. Puesto que el hueco entre el diafragma y el substrato es solamente 0.1m m, la dislocación máxima del diafragma en caso de la sobrepresión puede solamente ser 0.1m m. Por lo tanto, la estructura se asegura de que el diafragma no produzca la deformación excesiva. El sensor tiene buena estabilidad y alta confiabilidad.

Parámetro técnico

◆nivel de la exactitud: 0,5

◆diferencia de vuelta 0.1%fs

◆℃ del ± 0.1%/10 de la influencia de la temperatura

◆voltaje de funcionamiento DC 13V ~ 30V

◆± anual 0,2% de la estabilidad

◆la señal hizo salir 4 ~ 20mA

◆gama permisible 150% de la sobretensión

◆× 100 del × sesenta de la dimensión total 120 máximo

◆gama de presión máxima 200%

◆medio permisible -20 ~ ambiente -20 ~ de la temperatura de 70 ℃ ℃ 80
