Sensor de baja fricción de la vibración de ZHJ-3D veritcal con 2 tornillos

Sensor de baja fricción de la vibración de ZHJ-3D

Principio de funcionamiento

El sensor de baja fricción de la vibración de ZHj-3D es un sensor de la inercia. Puede dar vuelta a señales del vibraton en señales eléctricas usando principio nagnetic de la inducción. Consiste en principalmente el circuito magnético, materia de la inercia, humedeciendo la primavera y otros componebts. Hay un imán fijado rígido dentro de la cáscara del sensor, y ejecución de la materia de la inercia (bobina compoent) en la cáscara por el componente de la primavera. En el tiempo de funcionamiento, este sensor será fijo en una máquina, como la vibración de la máquina, si el sensor está en su gama de frecuencia, allí será movimiento relativo entre el imán de la American National Standard de la bobina, él arrolla cortará líneas magnéticas, y genera un voltaje iductive, este voltaje es proporcional al índice de la vibración del objecte que se está midiendo, después de procesar integral a esta señal, nosotros conseguirá la señal de la dislocación.

Parámetros técnicos

gama de la respuesta 1.Frequency: 0.5Hz~200Hz (- 3db)

2.Sensitivity: el 8mV/μm±5%, el 5mV/μm±5%, el 4mV/μm±5% (ajustable con el requiriement del usuario)

gama 3.Measuring: ±1mm (±2mm, ±3mm)

4.Linearity: el ≤2%

voltaje de salida 5.Maximum: 8V (solo pico)

temperatura 6.Environmental: -30℃~80℃ (humedad relativa: el ≤90%)

metheds 7.Measuring: veritcal, horizontal

voltaje 8.Power: ±12V

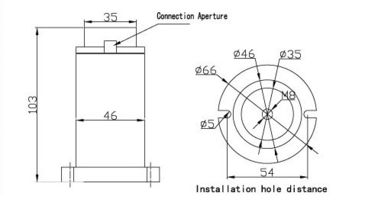

9.Installation: 2 tornillos en un círculo Φ56

dimensión 10.External: 66m m (longitud) ×103mm (wigth)
