Sistema de la supervisión de vibración y de análisis de falta

JM-B-6E En-lineVibration sistema de análisis de la supervisión y de falta

El sistema incluye el collecter de los datos, ordenador del análisis del para arriba-nivel (estación engneering), software del sistema del análisis de la supervisión y de falta, y sistema de red intelegent.

El collcter de los datos de JMB-B-6Eintelegent se utiliza para el acpuisition del fieldsignal, el almacenamiento de datos y el tratamiento previo. Cada collecter intelegent de los datos tiene dos entradas de la fase del mutuo-soporte y 8vibration o las entradas análogas. Accoring al thenumber de los puntos measuning requeridos del equipo, collecter intelegent de varios datos podía ser utilizado.

El ordenador del para arriba-nivel (estación de la ingeniería) tiene un sistema de gran capacidad de la memoria interna. Es equipo de la vigilancia del estado corriente del responsiblefor, análisis de la vibración, base de datos histórica y gestión de la memoria externa, analysiscapabilities de la falta.

El software del sistema del analyaia de la supervisión y de la falta se funciona con en el ordenador del para arriba-nivel (estación del ingeniero). Puede ser seguimiento del equipo, análisis de la vibración, gestión de bases de datos, faultdiagnosis, equilibrio del movimiento y comunicaciones corridos de la red.

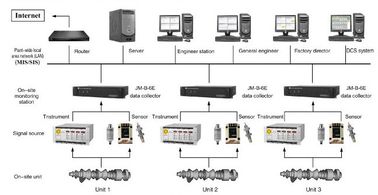

Los colectores de datos de Intelegent y las estaciones de la ingeniería son conectados por Ethermet, al mismo tiempo la estación de la ingeniería puede conecte a la red de MIS/SIS a través de un interruptor, que está para ayudar la dirección tplant y el equipo tachnical al oportuno conoce las condiciones de la operación del equipo y tomar la decisión del scientifiv.

características de sistema

diseño de sistemas 1.Open

JM-B-6E tiene ideas completamente abiertas de un diseño de sistemas, los sistemas informáticos modulares de la arena del hardware se diseña de acuerdo con las necesidades de usuario de la configuración flexible.

Buena capacidad de conversión a escala, es fácil ampliar el sistema según el número de blancos de la supervisión y el canbe del objeto de la supervisión ampliado de un solo equipo a las señales múltiples de equipment.monitoring se puede ampliar solamente de parámetro de la vibración a los parámetros de proceso y a otros paramentrs.

Puede easyily comunicar con el sistema informático de la central eléctrica (DCS, MIS, SIS) y la distribución de datos del achineve

Basó un tachnology de Internet/del intranet para facilitar el uso de LAN existente, WAN y los aresources de la red de teléfono un estado de unidades del planta-nivel que supervisa el centro de red pueden ser construidos.

funciones de sistema

supervisión 1.Real-time y alarma

Equipo de supervisión axial en tiempo real de vibración, vibración de la teja, velocidad, displacement.state del defference de la extensión.

El diagrama de la barra de los parámetros de la operación del equipo y la simulación del equipo diagram.

Frecuencia del paso de la vibración de Epuipment disply.

Piont de medición del monitor de la tendencia plot.optional del magnitute de la vibración de la tendencia del cambio de la amplitud de la vibración.

Tiempo y exhibición giratoria de la velocidad.

Exhibición de funcionamiento del sttus de Equipement.

Función de dos fases para cada señal de la vibración, situación de la alarma de canal en tiempo real de la alarma diaply, rojo para la alarma, amarillo para el peligro.

Recognization de la situación de la señal del contorl de la fase.

almacenamiento de datos 2.Historical

Las formas de onda de la señal de datos dynatic cotidianos del vubration del equipo y las características importantes de los datos de la vibración serán almacenadas.

Automáticamente registrando las formas de onda y los vibrationcharactors originales, según la tarifa giratoria del cambio de la velocidad, cuando el equipo es velocidad perdidosa del gainingor (que empieza para arriba o que cierra), para construir un libraryof importante de los datos el equipo.

Los datos de carácter de la vibración almacenados por cada canales incluyendo:

Pase el frequencemagnitute, voltaje de la intensidad/de hueco (los sensores de la corriente de Foucault)

magnitud 1/2X, 1X, 2X y fase armónicas del armónico 1X.

Las copias de seguridad de los datos de funcionamiento y de los datos hiatorical, permiten extraer los datos importantes para el análisis fuera de línea.

recordación del accidente 3.The y el almacenamiento de ficheros de la alarma

Registrando las 100 alarmas pasadas, el poder-offs y restaurando la información, incluyendo el nombre de los puntos de prueba, época de la alarma y disalarm, velocidad giratoria, pasa frecuencia y alarma ststus.

Exhibición alarmante de la lista.

Al dar vuelta a la forma un estado ordinario a un estado de la alarma, el sistema dará vuelta automáticamente a un modo de grabación de la emergencia, a la densidad de grabación del increasingf, a los datos de carácter de la vibración y a las formas de onda originales antes y después de que el punto de la alarma será almacenado.

impresión 4.Statements

Todo el diagrama de la supervisión y del análisis tiene la función del avance.

Datos de carácter históricos de la vibración, adquisición y functon perdidoso de la impresión de la lista de datos de la velocidad.

Función de impresión de la lista de la alarma.

configuración 5.Parameter

funciones en línea del confiquration del parámetro.

Funciones de la configuración de la información del canal, inculding: canalice el nombre, tipo del sensor, dirección del arreglo, valor completo del indicador, el almacenar del registro de la alarma.

Disposición flexible de la supervisión y de los parámetros del trazado.

Divulgue las configuraciones de la impresión.

gestión de biblioteca de datos 6.Historical

Los datos históricos de la vibración durante el comienzo y los plumones cerrados serán manejados especialmente, pueden ser útiles al control de la vibración y al mantenimiento ctive del pradi.

Recordando la situación de la vibración el suring de vario comienzo y paradas, puede proporcionar los diagramas del análisis simiar encendido a la línea sistema de vigilancia.

Por la base de datos OUery, extrayendo la muestra del diagnisis de la falta de la vibración, comparando la diversa vibración del equipo durante varios el comienzo y las paradas, una base para la diagnosis de falta pueden ser proporcionados.

La clasificación de la gestión de datos hiatorical (las características de waveform.vibration, speeddata de aterrizaje, alarman datos, el ect.). A las investigaciones del acilitate, a la exhibición, a las declaraciones de la impresión y a las funciones.

análisis de falta 7.Viration

El sistema de JM-B-6E tiene la situación transitoria del equipo y funciones en tiempo real del análisis de la vibración del staus de la alarma. Hay el tipo doce de diagramas de los datos de la vibración: las barras, lista de datos, datos del ámbito de tiempo trazan, diagrama del spectrue, diagrama del rastro del axi, portero planean, diagrama del análisis de tendencia, diagrama polar, mapa de la participación, fallsplot, 2.o hoospecttum, diagrama del centro del axi.

Configuración en línea del parámetro de Suppporting.
