Lugar de origen: | China |
Nombre de la marca: | Infineon |
Número de modelo: | FF50R12RT4 |
Cantidad de orden mínima: | 1 set |
---|---|
Detalles de empaquetado: | Empaque de caja de madera |
Tiempo de entrega: | 25 días después de firmar el contrato |
Condiciones de pago: | T/T |
Capacidad de la fuente: | 1000sets |
VCES: | 1200V | Nom de IC: | 50A |
---|---|---|---|
ICRM: | 100A | Aplicaciones: | Impulsiones del motor |
Características eléctricas: | Pérdidas bajas de la transferencia | ||
Alta luz: | módulo del igbt del poder más elevado,igbt automotriz |

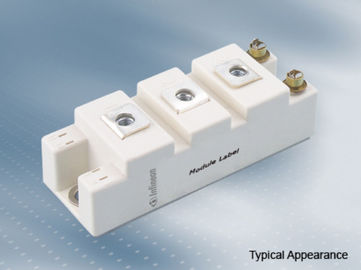

Infineon FF50R12RT4 34 milímetros bien conocidos 1200V se dobla los módulos de IGBT con el foso/el fieldstop IGBT4 y el emisor rápidos controlado
Usos típicos
• Convertidores de poder más elevado
• Impulsiones del motor
• Sistemas de UPS
Características eléctricas
• Temperatura extendida Tvj de la operación de Op. Sys.
• Pérdidas bajas de la transferencia
• VCEsat bajo
• Tvj de Op. Sys. = 150°C
• VCEsat con coeficiente de temperatura positivo
Características mecánicas
• Embase aislado
• Vivienda estándar
IGBT, inversor
Valores clasificados máximos
voltaje del Colector-emisor | Tvj = 25°C | VCES | 1200 | V |
Corriente de colector continua de DC | TC = 100°C, Tvj máximo = 175°C | Nom de IC | 50 | A |
Corriente de colector máxima repetidor | tP = 1 ms | ICRM | 100 | A |
Disipación de poder total | TC = 25°C, Tvj máximo = 175°C | Ptot | 285 | W |
voltaje máximo del Puerta-emisor | VGES | +/--20 | V |
Valores característicos
voltaje de saturación del Colector-emisor | IC = 50 A, VGE = 15 V Tvj = 25°C IC = 50 A, VGE = 15 V Tvj = 125°C IC = 50 A, VGE = 15 V Tvj = 150°C |
VCE sentado | 1,85 2,15 2,25 |
2,15 | V VV |
|
Voltaje del umbral de la puerta | IC = 1,60 mA, VCE = VGE, Tvj = 25°C | VGEth | 5,2 | 5,8 | 6,4 | V |
Carga de la puerta | VGE = -15 V… +15 V | QG | 0,38 | µC | ||
Resistor interno de la puerta | Tvj = 25°C | RGint | 4,0 | Ω | ||
Capacitancia de la entrada | f = 1 megaciclo, Tvj = 25°C, VCE = 25 V, VGE = 0 V | Cies | 2,80 | N-F | ||
Capacitancia reversa de la transferencia | f = 1 megaciclo, Tvj = 25°C, VCE = 25 V, VGE = 0 V | Cres | 0,10 | N-F | ||
corriente del atajo del Colector-emisor | VCE = 1200 V, VGE = 0 V, Tvj = 25°C | HIELA | 1,0 | mA | ||
corriente de la salida del Puerta-emisor | VCE = 0 V, VGE = 20 V, Tvj = 25°C | IGES | 100 | nA | ||
Tiempo de retraso de abertura, carga inductiva | IC = 50 A, VCE = 600 V Tvj = 25°C VGE = ±15 V Tvj = 125°C RGon = 15 Ω Tvj = 150°C |
TD encendido | 0,13 0,15 0,15 |
µs µs µs |
||
Tiempo de subida, carga inductiva | IC = 50 A, VCE = 600 V Tvj = 25°C VGE = ±15 V Tvj = 125°C RGon = 15 Ω Tvj = 150°C |
tr | 0,02 0,03 0.035 |
µs µs µs |
||
Tiempo de retraso de la vuelta-apagado, carga inductiva | IC = 50 A, VCE = 600 V Tvj = 25°C VGE = ±15 V Tvj = 125°C RGoff = 15 Ω Tvj = 150°C |
TD apagado | 0,30 0,38 0,40 |
µs µs µs |
||
Tiempo de caída, carga inductiva | IC = 50 A, VCE = 600 V Tvj = 25°C VGE = ±15 V Tvj = 125°C RGoff = 15 Ω Tvj = 150°C |
tf | 0.045 0,08 0,09 |
µs µs µs |
||
Pérdida de energía de abertura por pulso | IC = 50 A, VCE = 600 V, LS = 30 nH Tvj = 25°C VGE = ±15 V, di/dt = 1300 A/µs (Tvj = 150°C) Tvj = 125°C RGon = 15 Ω Tvj = 150°C |
Eón | 4,50 6,50 7,50 |
19,0 30,0 36,0 |
||
Pérdida de energía de la vuelta-apagado por pulso | IC = 50 A, VCE = 600 V, LS = 30 nH Tvj = 25°C VGE = ±15 V, du/dt = 3800 V/µs (Tvj = 150°C) Tvj = 125°C RGoff = 15 Ω Tvj = 150°C |
Eoff | 2,50 4,00 4,50 |
mJ mJ mJ |
||
Datos del SC | ≤ 15 V, VCC = 800 V DE VGE VCEmax = VCES - LsCE ·µs del ≤ 10 de di/dt tP, Tvj = 150°C |
ISC | 180 | mJ mJ mJ |
||
Resistencia termal, empalme al caso | IGBT/por IGBT | RthJC | 0,53 | K/W | ||
Resistencia termal, disipador de calor del caseto | CADA IGBT/por IGBT λPaste = 1 con (m·K)/λgrease = 1 con (m·K) |
RthCH | 0.082 | K/W | ||
Temperatura bajo condiciones de la transferencia | Tvj de Op. Sys. | -40 | 150 | °C |
