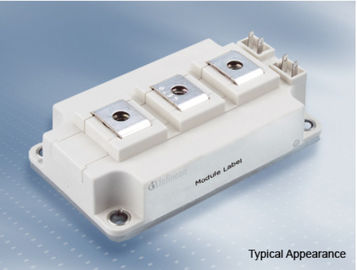

C- El medio módulo del puente IGBT de la serie, 1200V 450A se dobla las turbinas de viento del módulo FF450R12KT4 de IGBT

Name: C- El medio módulo del puente IGBT de la serie, 1200V 450A se dobla las turbinas de viento del módulo FF450R12KT4 de IGBT
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: FF450R12KT4
Price: 210.00 USD
Availability: InStock

Nombre De La Marca:	Infineon
Número De Modelo:	FF450R12KT4
Cuota De Producción:	1 set
Condiciones De Pago:	T/T
Capacidad De Suministro:	1000sets

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China

VCES:

1200V

Nom de IC:

450A

ICRM:

900A

Aplicaciones:

Impulsiones del motor

Características eléctricas:

Pérdidas bajas de la transferencia

Detalles de empaquetado:

Empaque de caja de madera

Capacidad de la fuente:

1000sets

Resaltar:

módulo del igbt del poder más elevado

igbt automotriz

Descripción del producto

serie C del semipuente 62m m 1200 V, 450 turbinas de viento duales de los módulos FF450R12KT4 de A IGBT

Usos típicos

• Convertidores de poder más elevado

• Impulsiones del motor

• Sistemas de UPS

• Turbinas de viento

Características eléctricas

• Temperatura extendida Tvj de la operación de Op. Sys.

• Pérdidas bajas de la transferencia

• VCEsat bajo

• Robustez imbatible

• VCEsat con coeficiente de temperatura positivo

Características mecánicas

• 4 kilovoltios de aislamiento de la CA 1min

• Paquete con CTI > 400

• Altas distancias del contorneamiento y de la liquidación

• Densidad de poder más elevado

• Embase aislado

• Vivienda estándar

IGBT, inversor

Valores clasificados máximos

voltaje del Colector-emisor	Tvj = 25°C	VCES	1200	V
Corriente de colector continua de DC	TC = 100°C, Tvj máximo = 175°C TC = 25°C, Tvj máximo = 175°C	Nom de IC IC	450 580	A A
Corriente de colector máxima repetidor	tP = 1 ms	ICRM	900	A
Disipación de poder total	TC = 25°C, Tvj máximo = 175°C	Ptot	2400	W
voltaje máximo del Puerta-emisor		VGES	+/--20	V

Valores característicos

voltaje de saturación del Colector-emisor	IC = 450 A, VGE = 15 V Tvj = 25°C IC = 450 A, VGE = 15 V Tvj = 125°C IC = 450 A, VGE = 15 V Tvj = 150°C	VCE sentado		1,75 2,05 2,10	2,15	V VV
Voltaje del umbral de la puerta	IC = 17,0 mA, VCE = VGE, Tvj = 25°C	VGEth	5,2	5,8	6,4	V
Carga de la puerta	VGE = -15 V… +15 V	QG		3,60		µC
Resistor interno de la puerta	Tvj = 25°C	RGint		1,9		Ω
Capacitancia de la entrada	f = 1 megaciclo, Tvj = 25°C, VCE = 25 V, VGE = 0 V	Cies		28,0		N-F
Capacitancia reversa de la transferencia	f = 1 megaciclo, Tvj = 25°C, VCE = 25 V, VGE = 0 V	Cres		1,10		N-F
corriente del atajo del Colector-emisor	VCE = 1200 V, VGE = 0 V, Tvj = 25°C	HIELA			5,0	mA
corriente de la salida del Puerta-emisor	VCE = 0 V, VGE = 20 V, Tvj = 25°C	IGES			400	nA
Tiempo de retraso de abertura, carga inductiva	IC = 450 A, VCE = 600 V Tvj = 25°C VGE = ±15 V Tvj = 125°C RGon = 1,0 Ω Tvj = 150°C	TD encendido		0,16 0,17 0,18		µs µs µs
Tiempo de subida, carga inductiva	IC = 450 A, VCE = 600 V Tvj = 25°C VGE = ±15 V Tvj = 125°C RGon = 1,0 Ω Tvj = 150°C	tr		0.045 0,04 0,05		µs µs µs
Tiempo de retraso de la vuelta-apagado, carga inductiva	IC = 450 A, VCE = 600 V Tvj = 25°C VGE = ±15 V Tvj = 125°C RGoff = 1,0 Ω Tvj = 150°C	TD apagado		0,45 0,52 0,54		µs µs µs
Tiempo de caída, carga inductiva	IC = 450 A, VCE = 600 V Tvj = 25°C VGE = ±15 V Tvj = 125°C RGoff = 1,0 Ω Tvj = 150°C	tf		0,10 0,16 0,18		µs µs µs
Pérdida de energía de abertura por pulso	IC = 450 A, VCE = 600 V, LS = 30 nH Tvj = 25°C VGE = ±15 V, di/dt = 9000 A/µs (Tvj = 150°C) Tvj = 125°C RGon = 1,0 Ω Tvj = 150°C	Eón		19,0 30,0 36,0		19,0 30,0 36,0
Pérdida de energía de la vuelta-apagado por pulso	IC = 450 A, VCE = 600 V, LS = 30 nH Tvj = 25°C VGE = ±15 V, du/dt = 4500 V/µs (Tvj = 150°C) Tvj = 125°C RGoff = 1,0 Ω Tvj = 150°C	Eoff		26,0 40,0 43,0		mJ mJ mJ
Datos del SC	≤ 15 V, VCC = 800 V DE VGE VCEmax = VCES - LsCE ·µs del ≤ 10 de di/dt tP, Tvj = 150°C	ISC		1800		A
Resistencia termal, empalme al caso	IGBT/por IGBT	RthJC			0.062	K/W
Resistencia termal, disipador de calor del caseto	CADA IGBT/por IGBT λPaste = 1 con (m·K)/λgrease = 1 con (m·K)	RthCH		0,03		K/W
Temperatura bajo condiciones de la transferencia		Tvj de Op. Sys.	-40		150	°C
