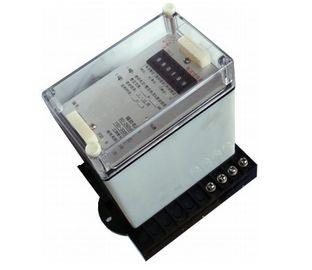

Anti-perturbe la RETRANSMISIÓN de protección ACTUAL del TIEMPO DEFINIDO de la SERIE de la capacidad JL-8D (JL-8D/5X2)
Se utiliza la retransmisión actual del límite del defimite-tiempo de la serie de JL-8D como la protección de la retransmisión que comienza la parte como circuito de la CA del sistema eléctrico está sobrecargando o cortocircuito, da una muestra alerta o cortó piezas de la falta
Mecanografíe el nombramiento
□□□□□ DE JL-8D/□ X
Shell mecanografía: 3 prominentes y cáscara móvil de los terminales; 4 JK-1; 5 CJ-1
Poder de Auxilary: Un 110V-220VAC DC (otros por orden)
Contactos de la señal: 1 contacto 2 de la señal del withou con un contacto de la señal
Gama de tiempo: 1 0.01s-0.99s; 2 0.1s-9.9s
Gama actual: 1 0.1A-9.9A; 2 1A-30A (otros por orden)
Código de la retransmisión de la combinación
Forma de la combinación: 2 una combinación de retransmisión actual,
una retransmisión del tiempo y una retransmisión de la señal
Tipo especial de Jiang Ying Xinchangjiang RelayCO., LTD
Retransmisión actual de IC
Tecnología-parámetros principales:
1 gama actual 0.1A-9.9A, unidad 0.1A; 1A-30A, unidad 1A (otros por orden)
Gama de tiempo 0.01s-0.99s, unidad 0.01s; 0.1s-9.9s, unidad 0.1s (otros por orden)
Poder de 2 Auxilary: 110V-220VAC DC (otros por orden)
3 ratios reajustados 0.9~0.97
4 errores de la modificación el ≤2%
Consumo de energía 5 ﹤4W.
Capacidad de contacto 6
Contacto de la señal: 30VDC 5A; 250VAC 5A
Contacto principal: 250VAC COSФ=1.0 5A
250VDC que hace 5A
250VDC τ=5mS que rompe 500W
Resistencia de aislamiento 8
La retransmisión cada los terminales eléctricos está conectada junta. A la pieza del metallicoutside de la no-electrificación
o la cáscara, su resistencia aislada es menos que 300MΩ medido por el tramegger con voltaje de la abertura es 500V.
Intensidad de 9 medios
La retransmisión cada los terminales eléctricos está conectada junta. Y puede aguantar una CA de 2000Vand 50Hz
voltaje (valor virtual) a la cáscara exterior metálica del partor de la no-electrificación. No hay avería aislada
o fenómeno de la descarga disruptiva
10 Anti-perturban la retransmisión de la capacidad anti-perturban es acordar con DL478-92 (moneda Tech>> de la retransmisión del Auto-dispositivo <<Static de la protección y de la seguridad)
