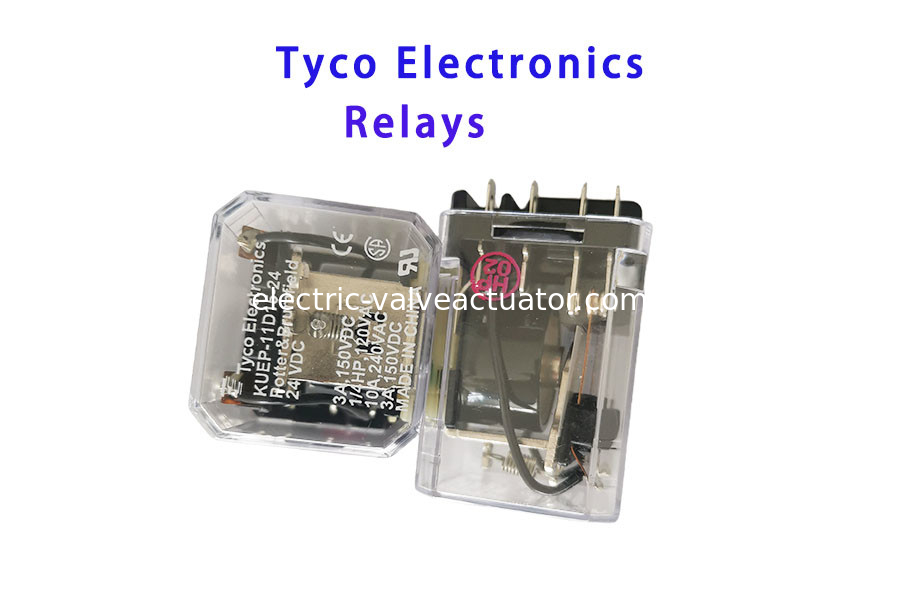

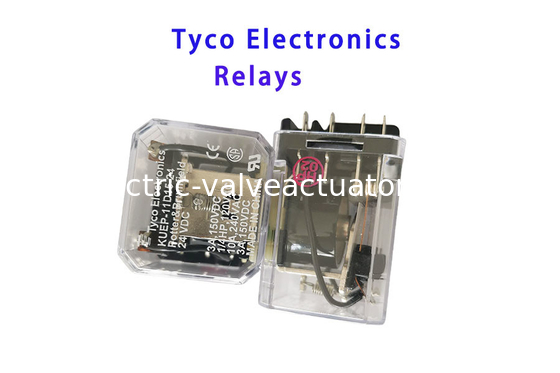

24VDC Conexión rápida Tyco Electronics Relay TE Conectividad KUP-11A55-120

Descripción del producto:

Relay enchufable de panel de la serie KUEP

1 Formulario X, 2 Formulario A y 2 Formulario C

Corriente nominal de 10 amperios

Se trata de un sistema de descarga magnética.

Opciones de montaje diferentes

Lámpara de indicación disponible

Características:

• El KUEP

  Contactor:

  Conexión rápida, soldador.

  Clase de contacto - corriente = 5A a 10A Clase inferior a 16A

  Corriente de contacto (A) = 10

  Contacto - Limitante de corriente continua (A) 10

  Contacto - limitación de la corriente de producción (A) = 10

  Corriente de corte de contacto (A) = 10

  Asegurar que el sistema de aislamiento esté equipado con un dispositivo de aislamiento de alta tensión.

  Aislamiento - Dielectrico inicial entre los contactos abiertos (V rms) = 1200

  Resistencia dieléctrica - cuerpo de contacto del cable (V rms) = 2200

  La tensión de contacto - tensión nominal (vDC) = 150

  Corriente de contacto de tiempo corto (A) = 10

  La carga recomendada es de 300 mA a 12 V.

  La tensión de la línea (VDC) = 24

  tensión de la línea (2)= 472

  Potencia nominal de la línea (mw) = 1250

  Clase de potencia nominal de la bobina = de 1 W a 1,5 W

  El valor de la resistencia de aislamiento inicial (MR = 100000)

  Tamaño:

  Clasificación de longitud mecánica = 35 mm a 40 mm

  La longitud (mm [in]) = 38,90[1,550]

  Mecánica - Clase de anchura = 30 mm a 40 mmClase

  Ancho (mm [in]) = 35,70[1,405]

  Mecánica - Clase de altura = de 40 mm a 50 mmClase5

  Altura (mm [in]) = 48,40[1.905]

  Tipo de instalación = Socket

  Peso (g [oz]) = 85,00[2,988]

  Material de contacto = AgCdO

  Contacto - Número de miembros = 1

  Contacto - Características especiales = MagneticBlowout

  Formulario de combinación de contactos = 1 Formulario X ((NO, Puente)

  Sistema de excitación de la bobina = Monestable, CC

  En caso de que el sistema de aislamiento de la bobina no sea compatible con el sistema de aislamiento de la bobina, se utilizará el sistema de aislamiento de la bobina.

  La norma: RoHS/ELV

  Normas aprobadas/registradas = CSA, UL

  Medio ambiente - Categoría de protección = RTI Medio ambiente - Temperatura ambiente, Max.(°c[F]) = 70[158]

  Clasificación ambiental - Clasificación de la temperatura ambiente = de 50°C a 70°C

  Accesorios/tipo de toma de corriente = toma de corriente toma de corriente, toma de toma de corriente, toma de corriente de circuito impreso, toma de corriente DIN-rail, toma de corriente del chasis

Parámetros técnicos:

Aplicaciones:

Apoyo y servicios:

Ofrecemos soporte técnico y servicio para el relé de control electrónico. Nuestro equipo experto de ingenieros está disponible 24/7 para brindarle asistencia y asesoramiento.

Proporcionamos servicios de reparación y mantenimiento para garantizar que su relé de control electrónico permanezca en óptimas condiciones.También ofrecemos repuestos y componentes para ayudarle a mantener su sistema funcionando sin problemas.

Podemos proporcionarle apoyo y asistencia de forma remota o en el lugar, según sus necesidades. Nos comprometemos a ofrecerle el mejor servicio posible y siempre nos esforzaremos por superar sus expectativas.

Embalaje y envío:

Embalaje y envío del relé de control electrónico:

• El producto debe estar envasado en una caja de cartón con envoltura de burbujas.
• Debe enviarse a través de un mensajero confiable con seguro.
• El envase debe estar claramente etiquetado indicando el contenido.
