AJ65BT-64RD3 Módulo de fuente de alimentación redundante universal Mitsubishi, modelo rojo

Name: AJ65BT-64RD3 Módulo de fuente de alimentación redundante universal Mitsubishi, modelo rojo
Brand: OUTER ELECTRONIC TECHNOLOGY (HK) LIMITED
SKU: AJ65BT-64RD3
Price: 210.00 USD
Availability: InStock

Nombre De La Marca:	MITSUBISHI
Número De Modelo:	AJ65BT-64RD3
Cuota De Producción:	1
Precio:	Negotiations

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Japón

Capacidad de programa:

8 k pasos

velocidad de proceso de la operación básica (instrucción del LD):

0,12 μs

Aporte:

24 VCC

Producción:

12/24vdc (0.5a).

Detalles de empaquetado:

Nueva caja original

Resaltar:

Modulo de suministro de energía redundante de Mitsubishi

módulo de alimentación universal con garantía

módulo de potencia de protección contra bajo voltaje

Descripción del producto

AJ65BT-64RD3 Módulo de Fuente de Alimentación Redundante Universal Mitsubishi

El AJ65BT-64RD3 sirve como un módulo de E/S remoto CC-Link dedicado a la medición de temperatura. Funciona como una estación esclava en una red CC-Link, lo que permite la monitorización y el control centralizados por un PLC maestro (por ejemplo, la serie Q de Mitsubishi). El módulo está diseñado para la adquisición de temperatura de alta precisión en entornos como la protección ambiental, la industria química, la electrónica y las aplicaciones eléctricas.

Características

Medición de alta precisión: El módulo ofrece una precisión excepcional, con una desviación de ±0.1% a una temperatura ambiente de 25±5°C. Incluso en condiciones de temperatura más amplias (por debajo de 20°C o por encima de 30°C), mantiene una precisión de ±0.25%.
Conexión de 3 hilos para una mayor precisión: Utiliza un método de conexión de 3 hilos para los RTD de platino. Esta configuración ayuda a compensar la resistencia del cable, reduciendo significativamente los errores de medición en comparación con las configuraciones de 2 hilos y garantizando datos más fiables.
Velocidad de conversión rápida: Cada canal tiene un tiempo de conversión de 40 ms, lo que permite un muestreo relativamente rápido de los cambios de temperatura en los cuatro canales.
Integración de red CC-Link: Como módulo esclavo compatible con CC-Link Ver.2.0, admite comunicación de alta velocidad de hasta 10 Mbps. Esto permite el control distribuido, donde el módulo se puede instalar cerca de los sensores de temperatura, reduciendo los costos de cableado y mejorando la fiabilidad del sistema.
Aislamiento eléctrico: El módulo proporciona aislamiento de acoplador fotoeléctrico entre los circuitos de entrada del sensor Pt100 y el bus de comunicación CC-Link, lo que mejora la inmunidad al ruido y protege el sistema de las diferencias de potencial de tierra.

Material y aplicaciones

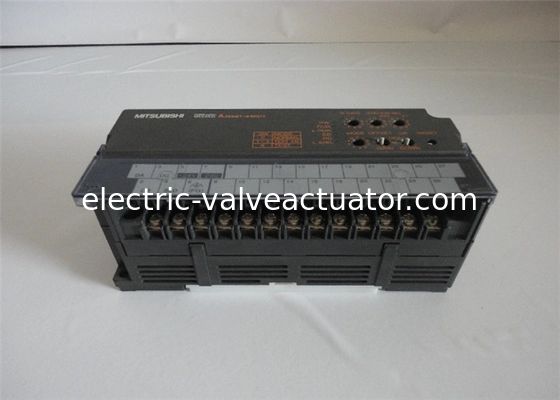

La construcción del módulo implica componentes electrónicos montados en una PCB alojada dentro de una unidad compacta. Las conexiones externas se realizan a través de bloques de terminales de tornillo robustos (tornillos M3.5) tanto para la comunicación/alimentación como para las señales de entrada/salida del sensor. Su uso principal de material se centra en la electrónica de grado industrial fiable diseñada para una operación a largo plazo.

Aplicación principal: Automatización industrial para la monitorización precisa de la temperatura. Los casos de uso típicos incluyen:

Industrias de proceso: Monitorización de las temperaturas de reacción en plantas químicas o control de temperatura en equipos de protección ambiental.
Fabricación: Vigilancia de la temperatura en la producción de componentes electrónicos, la fabricación de baterías y varios sistemas eléctricos.
Integración de equipos: Sirviendo como un componente crítico en maquinaria que requiere retroalimentación de temperatura de alta resolución para los bucles de control.

Parámetros técnicos clave

Parámetro	Especificación
Número de canales	4 canales (4CH)
Sensores compatibles	Pt100, JPt100 (tipo de 3 hilos)
Rango de temperatura	-180°C a 600°C (para Pt100 y JPt100)
Resolución	0.025°C
Velocidad de conversión	40 ms por canal
Valor de salida	Binario de 16 bits (-1800 a 6000) / Binario de 32 bits (-180000 a 600000)
Precisión	±0.1% (a 25±5°C); ±0.25% (a 30°C)
Tensión de alimentación	CC 24V (允许范围 CC 18-30V)
Estaciones CC-Link ocupadas	4 estaciones
Aislamiento	Aislamiento de fotocoplador entre la entrada del sensor y CC-Link
Dimensiones (Al x An x Pr)	65 mm x 151.9 mm x 63 mm
Peso	0.38 kg

Especificaciones generales

Parámetro	Especificación
Temperatura ambiente de funcionamiento	0...55 ˚C
Temperatura ambiente de almacenamiento	-20...75 ˚C
Humedad ambiente de funcionamiento	10...90 %HR, sin condensación
Humedad ambiente de almacenamiento	10...90 %HR, sin condensación
Resistencia a la vibración	Cumple con JIS B 3502 e IEC 61131-2
Resistencia a los golpes	Cumple con JIS B 3502 e IEC 61131-2 (147 m/s2, 3 veces en 3 direcciones X, Y, Z)
Atmósfera de funcionamiento	Sin gases corrosivos
Altitud de funcionamiento	0...2000 m
Ubicación de la instalación	Dentro de un panel de control
Categoría de sobretensión	II o menos
Grado de contaminación	2 o menos
