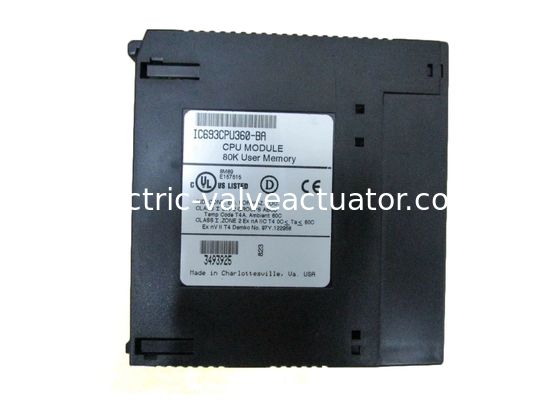

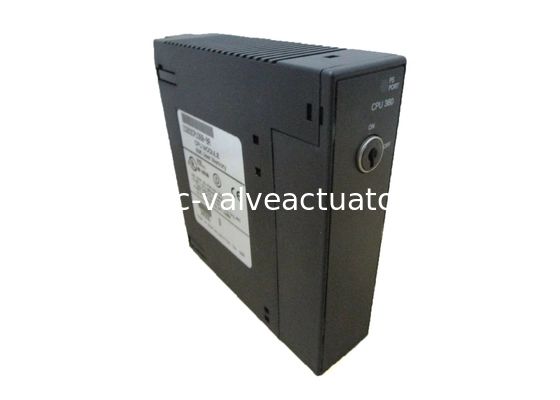

GE FANUC IC693CPU360, módulo de CPU de una ranura, sistema PLC Serie 90/30

Name: GE FANUC IC693CPU360, módulo de CPU de una ranura, sistema PLC Serie 90/30
Brand: OUTER ELECTRONIC TECHNOLOGY (HK) LIMITED
SKU: IC693CPU360
Price: 210.00 USD
Availability: InStock

Nombre De La Marca:	GE
Número De Modelo:	IC693CPU360
Cuota De Producción:	1
Precio:	Negotiations

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

EE.UU

Tipo de producto:

UPC

Microprocesador:

80386EX

Puntos de la entrada-salida:

4096

Grado entrado voltaje:

5V DC

Consumo actual:

670 mA

Temperatura de funcionamiento:

0-60 grados Celsius

Detalles de empaquetado:

Nueva caja original

Resaltar:

Módulo de CPU GE FANUC IC693CPU360

Sistema PLC Serie 90/30

Controlador PLC de una ranura

Descripción del producto

GE FANUC IC693CPU360, Módulo de CPU de una ranura, Sistema PLC Serie 90/30

Descripción del Producto

El GE Fanuc IC693CPU360 es un módulo de Unidad Central de Procesamiento (CPU) 360. Tiene 240 Kbytes de memoria de usuario configurable. Este es un módulo de CPU de una ranura con 4096 puntos de E/S discretas en 8 bastidores.

La velocidad de escaneo típica del módulo CPU 360 es de 0,22 mS por 1K de memoria lógica. Aunque el módulo no tiene puertos serie integrados, puede usar el conector en una fuente de alimentación PLC. Este módulo tiene memoria RAM y Flash y, como otros módulos IC693, es compatible con el firmware v.10.60. Esta unidad es compatible con la gama Serie 90-30 de GE Fanuc. Cuando se utiliza esta CPU con aplicaciones de nivel de entrada con recuentos de E/S bajos, la CPU está integrada en el panel trasero. Esto hace que todas las ranuras estén disponibles para el uso de entrada o salida. Ethernet, varios módulos de bus y dispositivos de control son algunos de los dispositivos compatibles que pueden operar con este módulo de CPU.

Los modelos de CPU de rango medio son modulares y están disponibles en varios tamaños de memoria. La gama también incluye modelos con diferentes capacidades de rendimiento y mayor funcionalidad, como soporte de módulo de coprocesador programable, anulaciones y un reloj con respaldo de batería. En cuanto a las CPU de alto rendimiento, se basan en el último procesador 386EX.

Esto permite un cálculo rápido y un alto rendimiento. Estos módulos pueden manejar hasta 4096 puntos de E/S y comienzan con 32K de memoria y se pueden programar en varios lenguajes estándar. El IC693CPU360 es una CPU de alto rendimiento.

Especificaciones Técnicas

Velocidad del Procesador	25 MHz
Puntos de E/S	2048
Memoria de Registro	240KBytes
Matemáticas de Punto Flotante	Sí
Sistema de 32 BITS
Procesador	80386EX

Información Técnica

Número de catálogo CPU360 IC693CPU360

Tipo de CPU	Módulo de CPU de una ranura
Placas base totales por sistema	8 (placa base de CPU + 7 expansión y/o remoto)
Carga requerida de la fuente de alimentación	670 miliamperios de suministro de +5 VCC
Velocidad del Procesador	25 Megahercios
Tipo de Procesador	80386EX
Temperatura de funcionamiento	0 a 60 grados C (32 a 140 grados F) ambiente
Velocidad de escaneo típica	0,22 milisegundos por 1K de lógica (contactos booleanos)
Memoria del programa de usuario (máximo)	A partir del firmware Release 9.0, 240K Bytes. Nota: El tamaño real de la memoria del programa de usuario disponible depende de las cantidades configuradas para los tipos de memoria de palabras configurables %R, %AI y %AQ (ver a continuación). Para el firmware anterior a Release 9.0, el tamaño fijo es de 80K bytes.
Puntos de entrada discretos - %I	2.048
Puntos de salida discretos - %Q	2.048
Memoria global discreta - %G	1.280 bits
Bobinas internas - %M	4.096 bits
Bobinas de salida (temporales) - %T	256 bits
Referencias de estado del sistema - %S	128 bits (%S, %SA, %SB, %SC - 32 bits cada uno)
Memoria de registro - %R	A partir del firmware Release 9.0, configurable en incrementos de 128 palabras de 128 a 16.384 palabras con Logicmaster y de 128 a 32.640 palabras con Control versión 2.2. Para el firmware anterior a Release 9.0, el tamaño fijo es de 9.999 palabras.
Entradas analógicas - %AI	A partir del firmware Release 9.0, configurable en incrementos de 128 palabras de 128 a 16.384 palabras con Logicmaster y de 128 a 32.640 palabras con Control versión 2.2. Para el firmware anterior a Release 9.0, el tamaño fijo es de 9.999 palabras.
Salidas analógicas - %AQ	A partir del firmware Release 9.0, configurable en incrementos de 128 palabras de 128 a 16.384 palabras con Logicmaster y de 128 a 32.640 palabras con Control versión 2.2. Para el firmware anterior a Release 9.0, el tamaño fijo es de 9.999 palabras.
Registros del sistema (solo para visualización de la tabla de referencia; no se puede hacer referencia en el programa lógico)	28 palabras (%SR)
Temporizadores/Contadores	>2.000
Registros de desplazamiento	Sí
Puertos serie incorporados	1 (usa el conector en la fuente de alimentación PLC). Admite los protocolos esclavo SNP y esclavo SNP-X. Requiere un módulo CMM para el maestro SNP/SNP-X, CCM o soporte de protocolo esclavo RTU; módulo PCM para soporte maestro RTU.
Comunicaciones	LAN - Admite multidrop. También admite módulos de opción Ethernet, FIP, Profibus, GBC, GCM y GCM+.
Anulación	Sí
Reloj con respaldo de batería	Sí
Interrupciones	Sí
Tipo de almacenamiento de memoria	RAM y Flash
Compatibilidad PCM/CCM	Sí
Soporte de matemáticas de punto flotante	Sí, basado en firmware en el firmware Release 9.0 y posterior.
