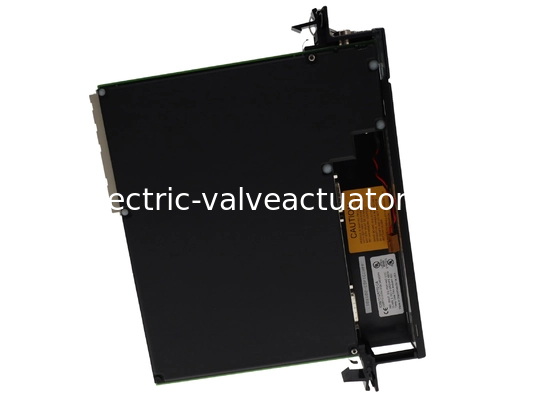

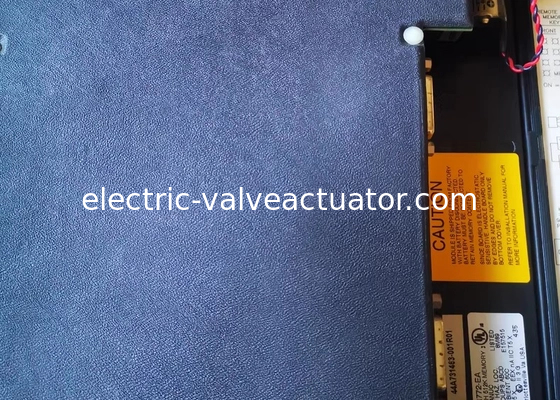

GE Fanuc IC697CGR772 Genius de espera caliente de doble bus CPU 486DX4 2K Discreto de entrada y salida 512K byte

El IC697CGR772 es un módulo de Unidad Central de Procesamiento (CPU) de doble bus en espera activa, perteneciente a la plataforma de Controlador Lógico Programable (PLC) de la Serie 90-70. Originalmente fabricado por GE Fanuc Automation, el módulo ahora forma parte de Emerson Automation tras una adquisición. Está diseñado específicamente para aplicaciones que requieren alta disponibilidad y tolerancia a fallos; cuando se combina con otra CPU idéntica, ofrece capacidades redundantes clave: transferencia sin interrupciones, sincronización automática, comunicación de respaldo redundante, conmutación de un solo escaneo y eliminación de puntos únicos de fallo.

En su núcleo, el IC697CGR772 cuenta con un microprocesador 80486DX4 integrado que funciona a 96 MHz. Logra un tiempo de ejecución booleano de 0,4 microsegundos por función booleana y admite cálculos matemáticos de punto flotante de 32 bits, lo que permite el manejo eficiente de aplicaciones industriales complejas. El módulo también cuenta con un tiempo de escaneo rápido de 5,9 milisegundos, lo que garantiza un control en tiempo real receptivo.

• Memoria: Equipado con 512 KB de Memoria de Acceso Aleatorio (RAM), incluida la RAM CMOS con respaldo de batería mantenida por la batería de litio IC697ACC701. Esta batería reemplazable también conserva la fecha y la hora del módulo. Un interruptor de protección de memoria incorporado evita la modificación no intencionada del contenido de la memoria cuando está habilitado.
• Manejo de E/S: Admite hasta 2048 entradas discretas, 2048 salidas discretas y 8000 E/S analógicas, lo que lo hace adecuado para configuraciones de automatización a gran escala. Es totalmente compatible con todos los productos de E/S GE Fanuc IC660/IC661 e IC697, lo que permite la implementación de soluciones de automatización completas y flexibles.

El IC697CGR772 ofrece opciones de comunicación versátiles para admitir conexiones punto a punto y multidrop:

• Puertos serie: 1 puerto RS232 y 2 interfaces RS485 (ambos puertos RS485 están ubicados en el panel frontal del módulo). Todos los puertos serie admiten de forma nativa el protocolo GE SNP.
• Puerto de red: Se incluye un puerto RJ45 para conexiones de red.
• Configuración: La CPU se puede conectar fácilmente a una computadora personal para la configuración y programación. La programación es compatible a través de software basado en MS-DOS que se ejecuta en sistemas operativos Windows.

• Conmutación manual: Una función dedicada permite la conmutación manual entre módulos de comunicación para una gestión de red flexible.
• Modos de operación: Un interruptor de 3 posiciones permite a los operadores ajustar rápidamente el modo de funcionamiento del módulo (por ejemplo, RUN/STOP).

La parte frontal del módulo está equipada con 7 indicadores LED, que brindan visibilidad en tiempo real del estado y los eventos del sistema (por ejemplo, alimentación, comunicación, condiciones de falla). Además, el LED Module OK sirve como monitor del estado de la batería: si se detecta una batería baja, el LED no permanecerá encendido después del encendido.
