GE FANUC IC697CMM741, Controlador Programable Ethernet de la Serie 90-70

GE FANUC IC697CMM741, Controlador Programable Ethernet en la Serie 90-70

Descripción del producto

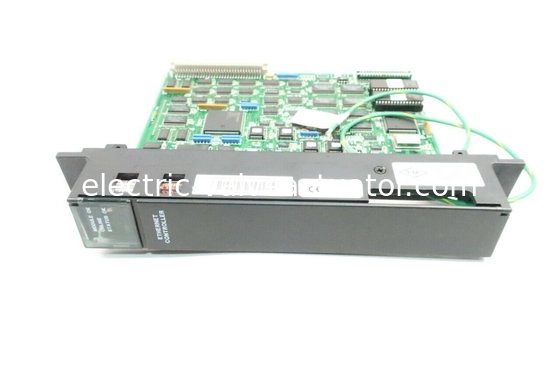

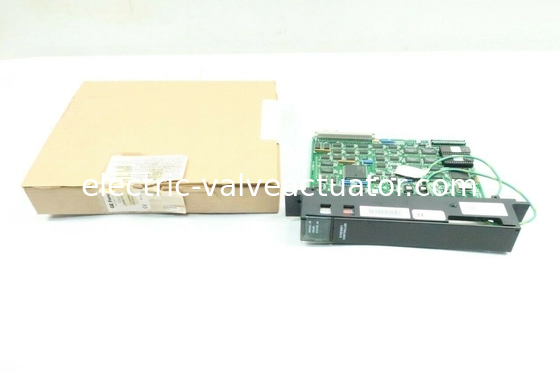

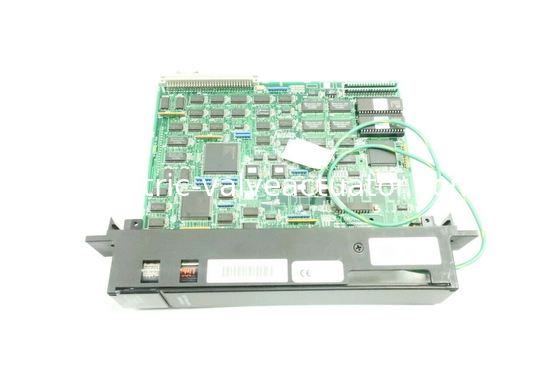

El IC697CMM741 es un controlador programable Ethernet de la serie 90-70. El controlador IC697CMM741 es un miembro de la familia de productos de hardware y software IC651 Factory LAN. Este grupo ofrece soluciones de alto rendimiento para interconectar controladores de automatización. El controlador IC697CMM741 está diseñado para enchufarse en una ranura en el rack PLC IC697. El controlador IC697CMM741 permite la conexión directa del PLC a la LAN IEEE 802.3 CSMA/CD. Está equipado con una conexión de puerto AUI estándar de 15 pines y está diseñado para controladores IC697. El usuario puede suministrar un cable AUI o transceptor. Utiliza una sola ranura en el rack PLC, y el software es fácil de cargar y/o actualizar. Además, el software se guarda a través de cortes de energía durante al menos seis meses.


Al instalar el controlador IC697CMM741 en el rack PLC, la alimentación debe estar APAGADA desde el rack. Conecte la batería con la cubierta frontal hacia adelante y la bisagra hacia la derecha. La pestaña del cable de la batería debe estar orientada hacia afuera de la superficie de la placa. Una vez que la batería está conectada a uno de los conectores, simplemente presione hacia abajo para bloquearla. Inserte el controlador en la ranura apropiada (generalmente la primera ranura a la derecha de la CPU o el BTM. No fuerce la placa al bloquearla. Es importante tener en cuenta que el controlador Ethernet no funcionará correctamente si hay ranuras vacías a su izquierda. PRECAUCIÓN: El cable de tierra verde debe estar bien sujeto al chasis del rack, y el rack debe estar conectado a tierra para garantizar la funcionalidad de la LAN.

Acerca de IC697CMM741

El dispositivo de interfaz IC697CMM741 es fabricado por GE Fanuc en su línea de productos Serie 90-70 para ser una interfaz para dispositivos LAN Ethernet TCP/IP o para dispositivos GE Serie 90-70 MMS. La interfaz IC697CMM741 también es un controlador Ethernet, y puede conectar PLCs directamente a una LAN como la LAN IEEE 802.3 CSMA/CD. Este controlador Ethernet está hecho para los controladores programables GE Serie 90-70 IC 697 y solo necesita 1 ranura en el rack PLC para montarse de forma segura. El software que utiliza el controlador Ethernet IC697CMM741 se puede cargar o actualizar fácilmente a través de la RAM, y el controlador puede conservar su software después de un corte de energía durante un mínimo de 6 meses. El software que puede utilizar incluye el software de comunicaciones TCP/IP y MMS/OSI, el software completo de programación y comunicación de Windows y DOS, y el software que está hecho para diagnósticos integrales y gestión de estaciones.

El controlador e interfaz Ethernet GE Serie 90-70 IC697CMM741 puede conectarse a un dispositivo transceptor a través de un cable transceptor suministrado por el usuario o un cable AUI (Interfaz de Unidad de Conexión) a través de su conector tipo D estándar que tiene 15 pines. El cable y el transceptor son la forma en que el controlador Ethernet realiza su conexión a la LAN Ethernet. Los usuarios pueden monitorear el estado de la interfaz del controlador con sus 3 LED. La RAM en el controlador Ethernet IC697CMM741 utiliza una batería para respaldo y la RAM almacena todo el software de comunicación. Este dispositivo de controlador e interfaz también tiene ROM y firmware que almacenan las funciones básicas, el software de configuración y las funciones de diagnóstico que utiliza.
