AB 1746-NI4, -20 a +20 mA (o) -10 a +10V CC, Módulo de E/S analógicas SLC 500

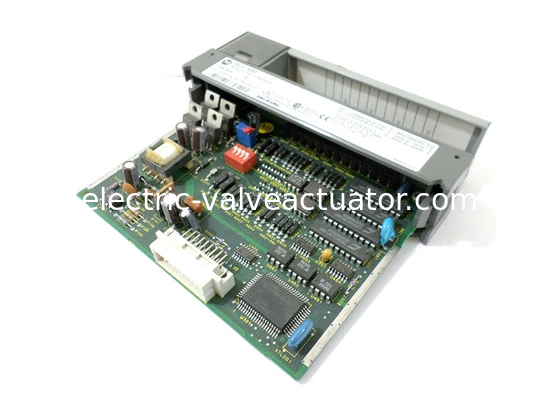

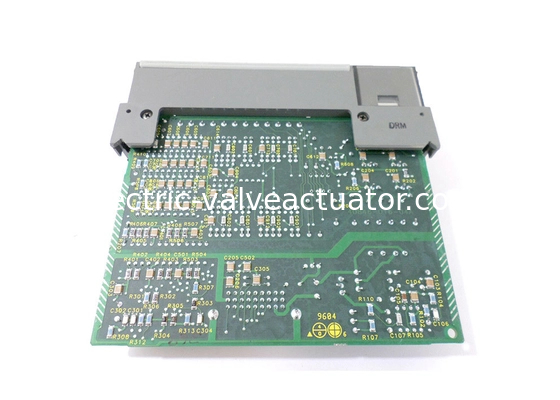

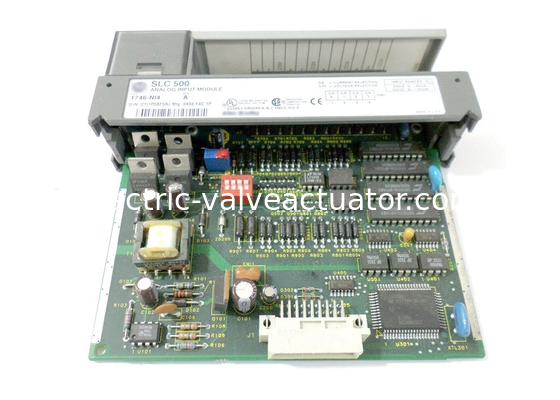

El Allen Bradley 1746-NI4 es un módulo de entrada analógica de cuatro (4) canales SLC 500. Tiene canales analógicos seleccionables por el usuario para voltaje o corriente para admitir múltiples aplicaciones de monitoreo y control; tiene una resolución de 16 bits y contiene un bloque de terminales extraíble que proporciona conexiones al canal de entrada analógica. Este canal se puede conectar como una entrada diferencial. Hay un DIP que cambia en la placa de circuito para seleccionar la entrada o el voltaje de corriente. La corriente del backplane a 5 voltios de este módulo es de 25 mA; a 24 voltios, la corriente es de 85 mA. Se debe tener cuidado para evitar conectar la fuente de voltaje sin la corriente del transmisor, etc. al canal configurado para la entrada de corriente. Puede ocurrir un funcionamiento incorrecto del módulo o daños en el módulo.

El 1746-NI4 tiene longitudes de cable estándar de 0,5, 1, 2,5 y 5,0 metros. El conector AIFM de este módulo es de 15 pines D-shell. El Allen Bradley 1746-NI4 tiene especificaciones de entrada de bucle de corriente: el rango de entrada es +/-20 mA (nominal) y +/-30 mA (máximo). La impedancia de entrada es de 250 ohmios con una resolución de 1,22070 & µA por LSB y una deriva de error de ganancia aproximada de +/-67 ppm/grados Celsius. La precisión general a 25 grados Celsius es de +/- 0,365% de escala completa, +/- 0,642% a 60 grados Celsius. La deriva de precisión general es +79 ppm/grado Celsius de escala completa. El rango de voltaje de entrada del 1746-NI4 es +/-10 voltios CC -1 LSB. Su impedancia es de 1 megaohmios. La deriva de precisión es +63 ppm/grados Celsius de escala completa. La resolución es de 305,176 & µV por LSB, con una deriva de error de ganancia de +/- 57 ppm/grado Celsius. La precisión general a 25 grados Celsius es de +/-0,284% de escala completa y +/-0,504% a 60 grados Celsius.


El 1746-NI4 es un módulo de entrada analógica de la serie SLC 500 de AB. Cuenta con cuatro (4) canales de entrada diferenciales no aislados, seleccionables individualmente para entrada de voltaje o corriente. Los rangos de señales de entrada seleccionables incluyen -20 a +20 mA (o) -10 a +10 V cc.

Esta entrada de voltaje es configurable con el uso del software de programación RSLogix 500. Usando el software, la configuración del hardware, las tablas de datos y las instrucciones necesarias para la operación prevista para el módulo pueden configurarse y asignarse para el módulo de entrada analógica.

El módulo funciona convirtiendo la señal de entrada analógica a través de la modulación Delta–Sigma con un rango de -16.384 a +16.384 para la entrada de corriente y -32.768 a +32.767 para la entrada de voltaje. Los datos convertidos se pueden procesar con el uso del algoritmo de escalado para mostrar la variable de proceso medida. Este escalado es una fórmula matemática que se puede implementar manualmente utilizando instrucciones aritméticas o utilizando la instrucción Escala con parámetros de bloque (SCP) proporcionada en el software de programación. Ambos métodos producen la misma salida escalada.

Este módulo es compatible con el uso de un estilo de hardware fijo o modular del controlador SLC 500. La versión de hardware fijo de SLC 500 viene con canales de E/S integrados con capacidades de expansión limitadas. El PLC SLC 500 de hardware modular presenta un sistema totalmente modular y personalizable.

Este módulo tiene un indicador LED incorporado para indicar el estado de cada canal y el estado general del funcionamiento del módulo. Esto proporciona un diagnóstico rápido del módulo al que también se puede acceder a través de la interrupción de diagnóstico del controlador. Este sistema de informes permite un período de solución de problemas más rápido y aumenta la disponibilidad del módulo.
