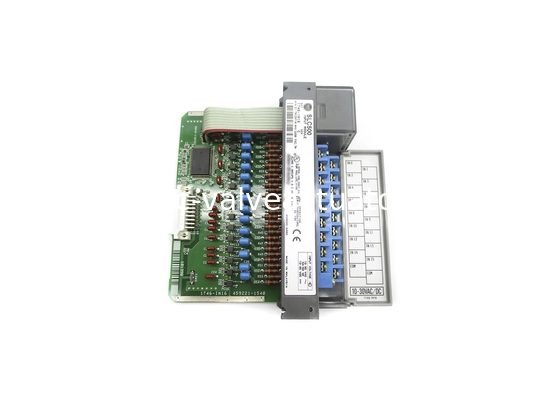

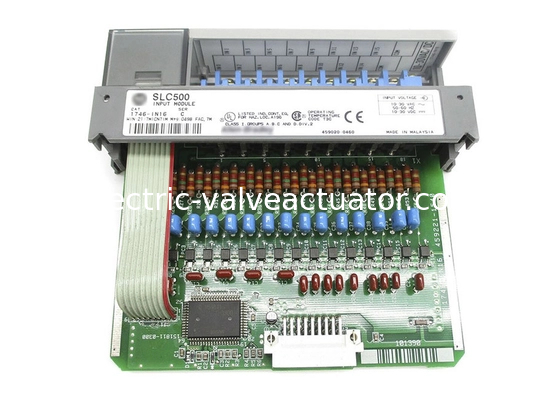

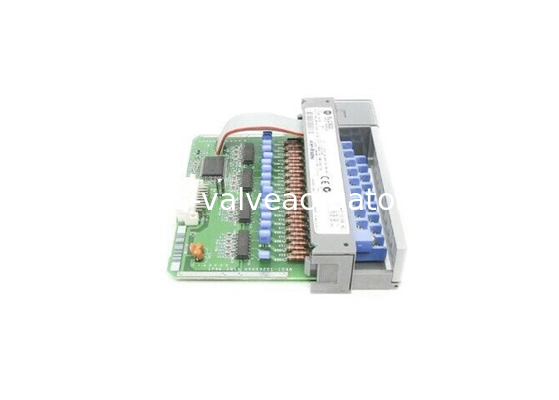

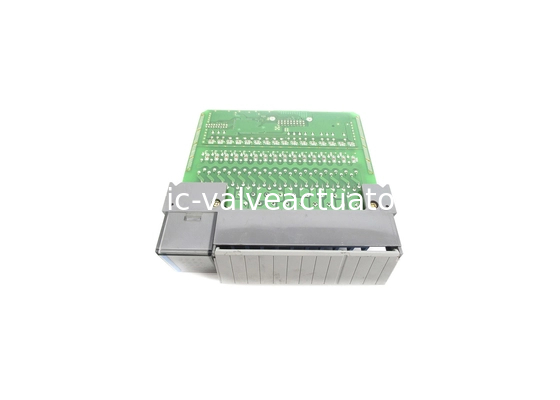

AB 1746-IN16, Módulo de entrada AC/DC digital SLC 500, 24 voltios AC/DC Sink

El AB 1746-IN16 es un módulo de entrada de hundimiento de 24 VCC / 24 VCA. Este módulo cuenta con dieciséis (16) canales de hundimiento que pueden usarse para interactuar con señales de entrada discretas que operan con rangos de voltaje de 10-30 VCC y VCA.

Los módulos de entrada son utilizados por el Controlador Lógico Programable (PLC) para interactuar con el proceso. La activación de cada canal individual representa el estado real del dispositivo. Cada canal de este módulo tiene un indicador LED dedicado para proporcionar retroalimentación visual si el canal tiene energía activa o no. Estos LED también pueden usarse como referencia para la solución de problemas, ya que confirma si la señal proveniente del lado del campo ha llegado al módulo.

Este módulo ocupa una sola ranura en cualquier chasis SLC 1746. Puede instalarse en el chasis local junto con el procesador PLC o en una ranura de expansión SLC. Se monta directamente en el chasis a través de los conectores macho provistos que están alineados con los conectores de bus integrados del chasis, de forma similar a cualquier módulo del sistema SLC 500.

Este módulo exhibe un retardo de señal ligeramente diferente para voltajes CA y CC. Para el voltaje CA, las transiciones DE ENCENDIDO A APAGADO y DE APAGADO A ENCENDIDO exhiben un retardo de señal de 25 ms, mientras que para el voltaje de suministro CC, el retardo de señal experimentado para las transiciones DE ENCENDIDO A APAGADO y DE APAGADO A ENCENDIDO es de 15 ms. Para configurar este módulo como parte del sistema SLC 500, debe introducirse en la configuración de hardware del software RSLogix 500. Este software es el software de programación común para la serie de controladores SLC 500.
