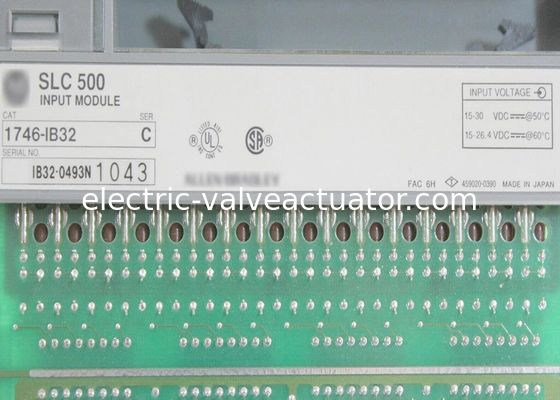

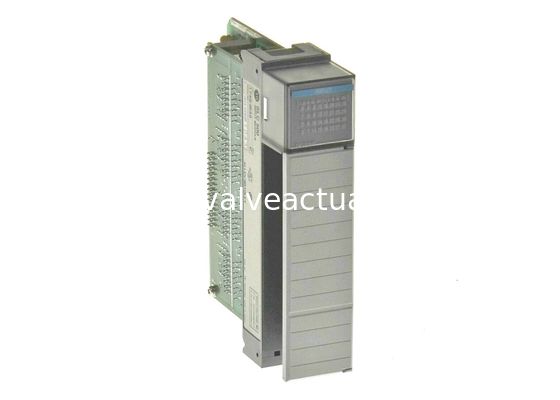

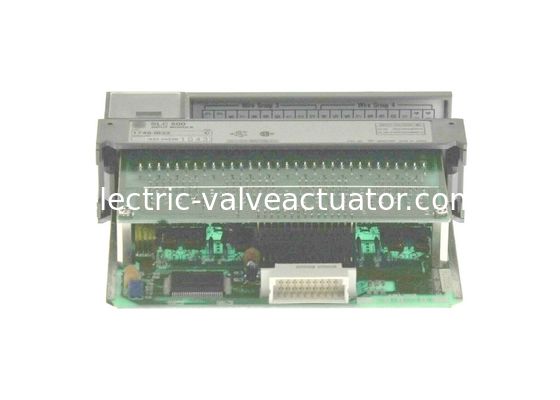

AB 1746-IB32, Módulo de entrada de hundimiento de 24 VCC, Módulo de entrada SLC 500

El AB 1746-IB32 es un módulo de entrada discreto SLC 500. Este módulo funciona a un voltaje nominal de 24VDC y a un rango de voltaje de 15-30V DC @ 50 ° C (122 ° F) o 15-26.4V DC @ 60 ° C (140 ° F).Este módulo se utiliza típicamente para interfacer dispositivos eléctricos tales como interruptoresSe pueden conectar hasta 32 señales de entrada a este módulo a través de los 32 canales de módulo de entrada incorporados.

El 1746-IB32 es un módulo de ranura única que está configurado utilizando el software de programación RSLogix 500.Idealmente con el hardware de estilo modular SLC 500. Soporta ser instalado localmente, a lo largo del controlador o a un bastidor de I/O de expansión o a un chasis de I/O remoto a lo largo de un adaptador de comunicación SLC 500.Se instala directamente en cualquier ranura disponible del chasis 1746 excepto la ranura 1 que está reservada para el controlador SLC 500.

El 1746-IB32 tiene un consumo de corriente de plano trasero de 50 mA a 5VDC con un voltaje máximo de entrada fuera del estado de 5VDC, corriente nominal de entrada de 5.1 mA @ 24V DC, corriente máxima de entrada fuera del estado de 1.5 mA con un retraso típico de la señal de 8 ms tanto para la transición de la señal ON a OFF como de OFF a ON.

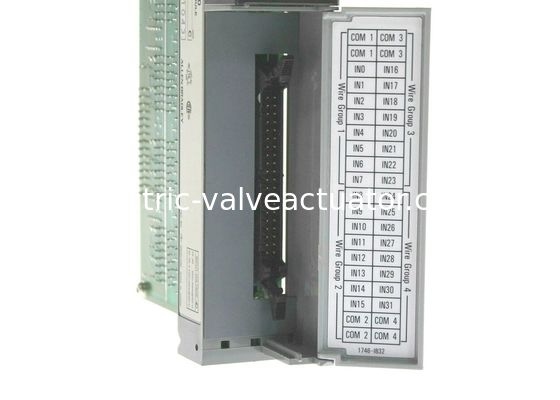

Al instalar el módulo, asegúrese de que la energía se extraiga del chasis, ya que este módulo no admite el sistema de extracción e inserción bajo potencia (RIUP).Viene con un bloque de terminal extraíble que permite el cableado remoto al módulo, así como el mantenimiento simplificado como el RTB permite la inserción a otro módulo del mismo tipo.

El 1746-IB32 ofrece aislamiento del plano trasero probado a 1500 Volts AC durante 60 segundos entre el plano trasero y la E / S y tiene una resistencia dieléctrica de 1500 Volt AC.La tensión mínima a través de su circuito en el estado ON es 15.0 voltios CC y en su estado OFF, tiene una caída de voltaje máxima de 5,0 voltios CC y una corriente de fuga máxima de 1,5 mA.El módulo 1746-IB32 tiene un tiempo máximo de retraso de la señal de 3 ms a través de sus entradas en el modo ON y OFF y tiene una corriente de entrada nominal total de 5.1 mA a 24 voltios de voltaje nominal de corriente continua. The 1746-IB32 has an operating temperature bracket between 0 and 60 degrees Celsius (32 and 140 degrees Celsius) at 5 to 95% non-condensing humidity and it has an operational vibrational withstand of 1G at 5 to 200 Hertz and a shock rating of 30G.
