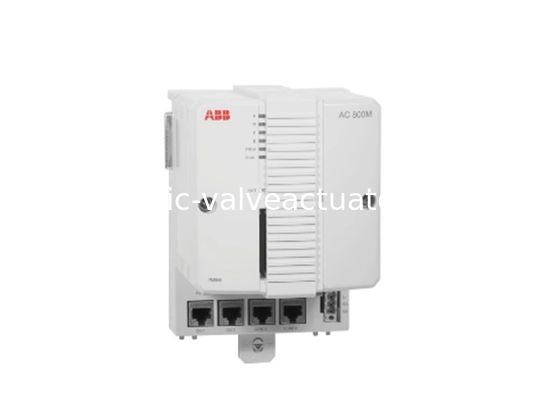

PM858K01 3BSE082895R1 Módulo de E/S Digital 24 V CC (19.2-30 V CC) 210 / 360 mA

Name: PM858K01 3BSE082895R1 Módulo de E/S Digital 24 V CC (19.2-30 V CC) 210 / 360 mA
Brand: OUTER ELECTRONIC TECHNOLOGY (HK) LIMITED
SKU: PM858K01 3BSE082895R1
Price: 210.00 USD
Availability: InStock

Nombre De La Marca:	ABB
Número De Modelo:	PM858K01 3BSE082895R1
Cuota De Producción:	1
Precio:	Negotiations

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

India

Corriente de E/S, CC:

500mA

24 tipos del consumo de V:

140 Ma

Temperatura, funcionamiento:

°C 0 a +55

Temperatura, almacenamiento:

°C -25 a +70

Detalles de empaquetado:

Nueva caja original

Descripción del producto

PM858K01 3BSE082895R1 Módulo de E/S digital 24 V CC (19,2-30 V CC) 210 / 360 mA

La placa de la CPU contiene el microprocesador y la memoria RAM, un reloj en tiempo real, indicadores LED, el botón pulsador INIT y una interfaz CompactFlash.
La placa base del controlador PM858 tiene dos puertos Ethernet RJ45 (CN1, CN2) para la conexión a la red de control y dos puertos serie RJ45 (COM3, COM4). Uno de los puertos serie (COM3) es un puerto RS-232C con señales de control de módem, mientras que el otro puerto (COM4) está aislado y se utiliza para la conexión de una herramienta de configuración. El controlador admite la redundancia de la CPU para una mayor disponibilidad (CPU, CEX-Bus, interfaces de comunicación y E/S S800).

Procedimientos sencillos de fijación/desconexión en carril DIN, utilizando el exclusivo mecanismo de deslizamiento y bloqueo. Todas las placas base se suministran con una dirección Ethernet única que proporciona a cada CPU una identidad de hardware. La dirección se puede encontrar en la etiqueta de dirección Ethernet adjunta a la placa base TP830.

(Solo compatible con System 800xA 6.0.2, Compact Control Builder 6.0.0-1 y posteriores. Consulte la Actualización del producto para obtener más información.)

Características y beneficios

• Fiabilidad y procedimientos sencillos de diagnóstico de fallos
• Modularidad, que permite la expansión paso a paso
• Protección de clase IP20 sin necesidad de envolventes
• El controlador se puede configurar con el generador de control 800xA
• El controlador tiene certificación EMC completa
• CEX-Bus seccionado mediante un par de BC810 / BC820
• Hardware basado en estándares para una conectividad de comunicación óptima
(Ethernet, PROFIBUS DP, etc.)
• Puertos de comunicación Ethernet redundantes integrados

Información general

Número de artículo	3BSE082895R1 (PM858K01)
Redundancia	No
Alta integridad	No
Frecuencia del reloj	33 Mhz
Rendimiento, 1000 operaciones booleanas	0,36 ms
Rendimiento	0,36 ms
Memoria	16 MB
RAM disponible para la aplicación	7,147 MB
Memoria flash para almacenamiento	Sí

Datos detallados

Tipo de procesador	MPC866
Tiempo de conmutación en conf. rojo.	máx. 10 ms
N.º de aplicaciones por controlador	32
N.º de programas por aplicación	64
N.º de diagramas por aplicación	128
N.º de tareas por controlador	32
Número de diferentes tiempos de ciclo	32
Tiempo de ciclo por programas de aplicación	Hasta 1 ms
Flash PROM para almacenamiento de firmware	4 MB
Fuente de alimentación	24 V CC (19,2-30 V CC)
Consumo de energía +24 V típico/máx.	210 / 360 mA
Disipación de potencia típica	5,1 W (8,6 W máx.)
Entrada de estado de fuente de alimentación redundante	Sí
Batería de respaldo integrada	Litio, 3,6 V
Estabilidad del reloj en tiempo real	100 ppm (aprox. 1 h/año)
Sincronización del reloj	1 ms entre los controladores AC 800M mediante el protocolo CNCP
Cola de eventos en el controlador por cliente OPC	Hasta 3000 eventos
Velocidad de transmisión AC 800M al servidor OPC	36-86 eventos/seg., 113-143 mensajes de datos/seg.
Módulos de comunicación en el bus CEX	12
Corriente de alimentación en el bus CEX	Máx. 2,4 A
Clústeres de E/S en Modulebus con CPU no red.	1 eléctrico + 7 ópticos
Clústeres de E/S en Modulebus con CPU red.	7 ópticos
Capacidad de E/S en Modulebus	Máx. 96 (PM866 único) o 84 (PM866 red.) módulos de E/S
Velocidad de escaneo de Modulebus	0 - 100 ms (tiempo real dependiendo del número de módulos de E/S)
Corriente de alimentación en Modulebus eléctrico	24 V: máx. 1,0 A5 V: máx. 1,5 A
Canales Ethernet	2
Interfaz Ethernet	Ethernet (IEEE 802.3), 10 Mbit/s, RJ-45, hembra (8 polos)
Protocolo de red de control	MMS (Manufacturing Message Service) e IAC (Inter Application Communication)
Backbone de red de control recomendado	Ethernet conmutado de 100 Mbit/s
Interfaz RS-232C	2 (uno general, 1 para herramienta de servicio)
Interfaz RS-232C (COM3) (solo no red.)	RS-232C, 75-19 200 baudios, RJ-45 hembra (8 polos), no aislado ópticamente, soporte completo RTS-CTS
Interfaz RS-232C (COM4) (solo no red.)	RS-232C, 9 600 baudios, RJ-45 hembra (8 polos), aislado ópticamente, sin soporte RTS-CTS

Medio ambiente y certificación

Temperatura, funcionamiento	+5 a +55 °C (+41 a +131 °F)
Temperatura, almacenamiento	-40 a +70 °C (-40 a +158 °F)
Cambios de temperatura	3 °C/minutos según IEC/EN 61131-2
Altitud	2000 m según IEC/EN 61131-2
Grado de contaminación	Grado 2 según IEC/EN 61131-2
Protección contra la corrosión	Cumple con G3 según ISA 71.04
Humedad relativa	5 a 95 %, sin condensación
Ruido emitido	< 55 dB (A)
Vibración	10 < f < 50 Hz: amplitud de 0,0375 mm, 50 < f < 150 Hz: aceleración de 0,5 g, 5 < f < 500 Hz: aceleración de 0,2 g
Tensión de aislamiento nominal	500 V CA
Tensión de prueba dieléctrica	50 V
Clase de protección	IP20 según EN 60529, IEC 529
Emisión e inmunidad	EN 61000-6-4, EN 61000-6-2
Condiciones ambientales	Industrial
Marcado CE	Sí
Seguridad eléctrica	EN 50178, IEC 61131-2, UL 508
Ubicación peligrosa	cULus Clase 1, Zona 2, AEx nA IIC T4, ExnA IIC T4Gc X
Certificados marinos	DNV-GL
Aprobación TUV	No
Cumplimiento de RoHS	EN 50581:2012
Cumplimiento de RAEE	DIRECTIVA/2012/19/UE
