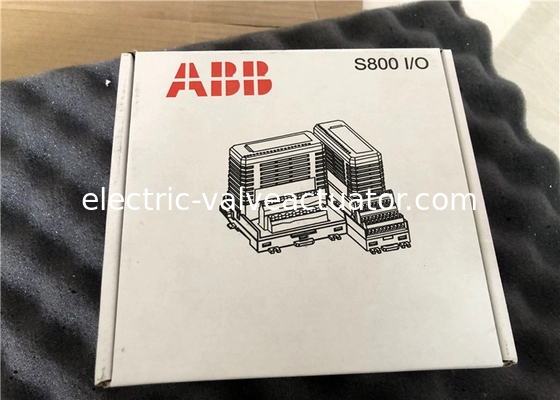

AI890 3BSC690071R1 ABB S800 módulos de E/S Módulo de E/S digital 0 / 22 mA 1,5 W

Name: AI890 3BSC690071R1 ABB S800 módulos de E/S Módulo de E/S digital 0 / 22 mA 1,5 W
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: AI890
Price: 210.00 USD
Availability: InStock

Nombre De La Marca:	ABB
Número De Modelo:	AI890
Cuota De Producción:	1
Precio:	Negotiations

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Suiza

Especificación de la señal:

IDT del 3-alambre: Pt100, Cu10, NI100, Ni120 y potenciómetro resistente

Voltaje de aislamiento clasificado:

50V

Voltaje dieléctrico de la prueba:

500VAC

Consumo actual +5 V Modulebus:

70 mA

Disipación de potencia:

1.6w

Detalles de empaquetado:

Nueva caja original

Descripción del producto

AI890 3BSC690071R1 Módulos de E/S ABB S800 Módulo de E/S digital 0 / 22 mA 1.5 W

El módulo de entrada analógica AI890 tiene 8 canales. El módulo incluye componentes de protección de seguridad intrínseca en cada canal para la conexión a equipos de proceso en áreas peligrosas sin necesidad de dispositivos externos adicionales.

Cada canal puede ser una entrada de corriente o alimentar y monitorear un transmisor de proceso de dos hilos. La entrada de corriente es para transmisores alimentados externamente. La caída de tensión de entrada de la entrada de corriente es típicamente 3 V, PTC incluido. El suministro del transmisor para cada canal puede proporcionar al menos 15 V con una corriente de bucle de 20 mA para alimentar transmisores de proceso certificados Ex y está limitado a 23 mA en condiciones de sobrecarga. Los ocho canales están aislados del ModuleBus y la fuente de alimentación en un grupo. La alimentación a las etapas de entrada se convierte de los 24 V en las conexiones de la fuente de alimentación.

Los MTU compactos TU890 y TU891 se pueden utilizar con este módulo y permiten la conexión de dos hilos a los dispositivos de proceso sin terminales adicionales. TU890 para aplicaciones Ex y TU 891 para aplicaciones no Ex.

Características y beneficios

• 8 canales para entradas unipolar de 0...20 mA o 4...20 mA, de un solo extremo.

• 1 grupo de 8 canales aislados de tierra.

• Alimentación y monitorización para transmisores de dos hilos certificados Ex.

• Entradas analógicas sin almacenamiento de energía para fuentes alimentadas externamente.

Información general

Tipo	Entrada analógica
Especificación de la señal	0...20 mA
Número de artículo	3BSC690071R1
Número de canales	8
Tipo de señal	Unipolar de un solo extremo
HART	No
SOE	No
Redundancia	No
Alta integridad	No
Seguridad intrínseca	Sí
Mecánica	S800

Datos detallados

Resolución	12 bits
Aislamiento	Aislado de tierra por grupo
Rango inferior/superior	0 / 22 mA
Error	Máx. 0.1%
Deriva de temperatura	Típ. 50 ppm/°C Máx. 100 ppm/°C
Filtro de entrada (tiempo de subida 0-90%)	75 ms
Tiempo de ciclo de actualización	5 ms
Limitación de corriente	Alimentación de transmisor con limitación de corriente incorporada
CMRR, 50Hz, 60Hz	>80 dB
NMRR, 50Hz, 60Hz	>20 dB
Tensión de aislamiento nominal	50 V
Tensión de prueba dieléctrica	500 V a.c.
Disipación de potencia	1.5 W
Consumo de corriente +5 V Modulebus	Típ. 70 mA, Máx. 150 mA
Consumo de corriente +24 V externo	Típ. 220 mA, Máx. <300 mA

Diagnóstico

LED delanteros	F(allo), R(un), W(arning)
Supervisión	Suministro de proceso interno
Indicación de estado de la supervisión	Error del módulo, Advertencia del módulo, Error del canal

Entorno y certificación

Marca CE	Sí
Seguridad eléctrica	IEC 61131-2, FM
Ubicación peligrosa	C1 Div 2 cULus, C1 Zona 2 cULus, ATEX Zona 2
Certificación marina	ABS, BV, DNV-GL, LR, RS, CCS
Grado de protección	IP20 según IEC 60529
Atmósfera corrosiva ISA-S71.04	G3
Condiciones climáticas de funcionamiento	0 a +55 °C (Almacenamiento -40 a +70 °C), HR=5 a 95 % sin condensación, IEC/EN 61131-2
Grado de contaminación	Grado 2, IEC 60664-1
Condiciones mecánicas de funcionamiento	IEC/EN 61131-2
EMC	EN 61000-6-4, EN 61000-6-2
Categorías de sobretensión	IEC/EN 60664-1, EN 50178
Clase de equipo	Clase I según IEC 61140; (protegido contra tierra)
Temperatura ambiente máxima	55 °C (131 °F), para montaje vertical en MTU compacto 40 °C (104 °F)
Conformidad RoHS	EN 50581:2012
Conformidad RAEE	DIRECTIVA/2012/19/EU
