Modulo de entrada analógica ABB AI843 TC/mV 3BSE028925R1 -30 mV a +75 mV

Name: Modulo de entrada analógica ABB AI843 TC/mV 3BSE028925R1 -30 mV a +75 mV
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: AI843
Price: 210.00 USD
Availability: InStock

Nombre De La Marca:	ABB
Número De Modelo:	AI843
Cuota De Producción:	1
Precio:	Negotiations

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

India (IN)

Voltaje de aislamiento clasificado:

50V

Voltaje de prueba dieléctrica::

500VAC

Consumo actual +5 V Modulebus:

70 mA

Disipación de potencia:

1.6w

Detalles de empaquetado:

Nueva caja original

Resaltar:

Modulo de entrada ABB AI843 TC/mV

Modulo de entrada analógico ABB AI843 de -30 mV a +75 mV

Modulo ABB AI843 para el controlador ESP

Descripción del producto

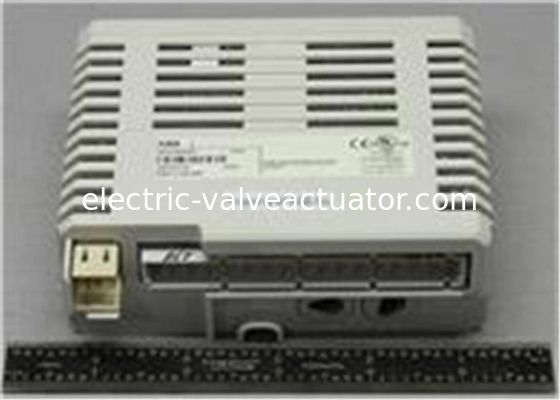

ABB AI843 Módulo de entrada analógica TC/mV 3BSE028925R1 -30 mV a +75 mV

El módulo de entrada AI843 Termopar/mV proporciona 8 canales de entrada diferenciales para mediciones de Termopar/mV. Los rangos de medición configurables por canal son: -30 mV a +75 mV lineal, o Tipos de TC B, C, E, J, K, L, N, R, S, T y U. Un canal Pt100 separado se utiliza para mediciones de temperatura de "Unión Fría" (ambiente), sirviendo así como canal CJ para los canales 1...8.

La temperatura de la unión puede medirse localmente en los terminales de tornillo de las MTU, o en una unidad de conexión distante del dispositivo. Alternativamente, el usuario puede establecer una temperatura de unión fija para el módulo (como parámetro) o una temperatura de unión establecida por la aplicación.

Características y beneficios

8 canales de entrada diferenciales para termopar/mV
Operación simple o redundante
Un canal separado se utiliza como canal CJ (RTD Pt100 de 4 hilos)
Variedad de termopares con las siguientes características: B, C, E, J, K, L, N, R, S, T y U
Resolución de 16 bits (convertidor A/D)
Las entradas se monitorean para circuito abierto por rotura de cable

Información general

Tipo	Entrada analógica
Especificación de la señal	-30..75 mV lineal, tipos de TC B, C, E, J, K, L, N, R, S, T y U
Número de artículo	3BSE028925R1
Número de canales	8
Tipo de señal	Ver tabla
HART	No
SOE	No
Redundancia	Sí
Alta integridad	No
Seguridad intrínseca	No
Mecánica	S800

Especificaciones detalladas

Resolución	16 bits
Impedancia de entrada	> 1 MΩ
Aislamiento	Aislado por grupos de la tierra
Error	Máx. 0.1%
Deriva de temperatura	Típ. 10 ppm/°C, Máx. 25 ppm/°C
Filtro de entrada (tiempo de subida 0-90%)	1.1 kHz
Tiempo de ciclo de actualización	320 + 80 * (nº de canales activos) ms a 50 Hz 267 + 67 * (nº de canales activos) a 60 Hz
Longitud máxima del cable de campo	600 metros (656 yardas) o máx. 500 Ω
CMRR, 50Hz, 60Hz	100 dB
NMRR, 50Hz, 60Hz	> 40 dB
Tensión nominal de aislamiento	50 V
Tensión de prueba dieléctrica	500 V a.c.
Disipación de potencia	1.5 W
Consumo de corriente +5 V Modulebus	60 mA
Consumo de corriente +24 V Modulebus	50 mA
Consumo de corriente +24 V externo	0

Diagnóstico

LED delanteros	F(allo), R(un), W(arning)
Supervisión	Error del módulo: canales de referencia fuera de los límites, suministro de energía bajo Error de canal: circuito abierto, Error del canal CJ (ch 8): fuera de rango 100°C (212°F) Canal de unión) Error de canal Lineal: ninguno
Indicación de estado de la supervisión	Error del módulo, Advertencia del módulo, Error del canal

Entorno y certificación

Marca CE	Sí
Seguridad eléctrica	IEC 61131-2, UL 508
Ubicación peligrosa	C1 Div 2 cULus, C1 Zona 2 cULus, ATEX Zona 2
Certificación marina	-
Grado de protección	IP20 según IEC60529
Atmósfera corrosiva ISA-S71.04	G3
Condiciones climáticas de funcionamiento	0 a +55 °C (Almacenamiento -40 a +70 °C), HR=5 a 95 % sin condensación, IEC/EN 61131-2
Grado de contaminación	Grado 2, IEC 60664-1
Condiciones mecánicas de funcionamiento	IEC/EN 61131-2
EMC	EN 61000-6-4 y EN 61000-6-2
Categorías de sobretensión	IEC/EN 60664-1, EN 50178
Clase de equipo	Clase I según IEC 61140; (protegido contra tierra)
Temperatura ambiente máxima	55 °C (131 °F), para montaje vertical en MTU compacta 40 °C (104 °F)
Cumplimiento de RoHS	EN 50581:2012
Cumplimiento de WEEE	DIRECTIVA/2012/19/UE
