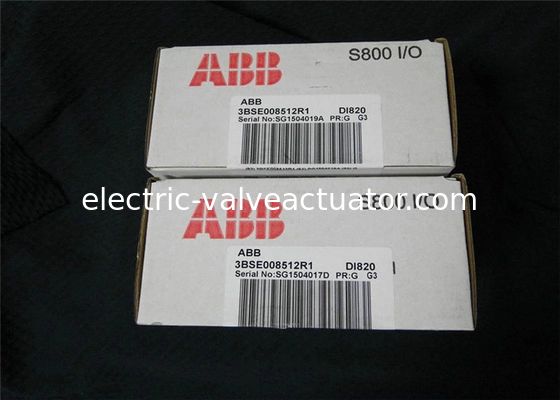

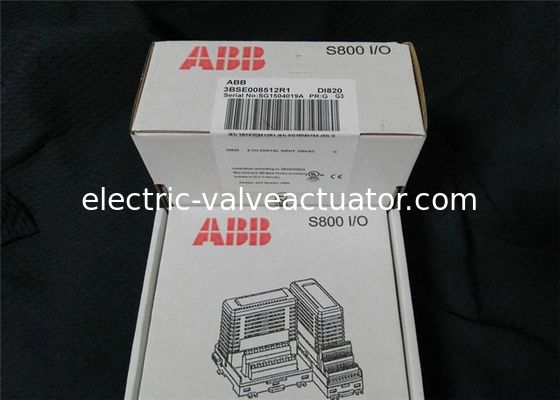

DI820 | ABB | DI820 3BSE008512R1 Entrada Digital 120 Vca 120 V ca / 110 V cc

Nombre De La Marca:	ABB
Número De Modelo:	TEJIDO
Cuota De Producción:	1
Precio:	Negotiations

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Suiza

Voltaje de aislamiento clasificado:

50V

Voltaje dieléctrico de la prueba:

500VAC

Consumo actual +5 V Modulebus:

70 mA

Disipación de potencia:

1.6w

Detalles de empaquetado:

Nueva caja original

Resaltar:

Modulo de entrada digital ABB DI820

Módulo de entrada digital de 120 V CA

Controlador ESP entrada 110 V CC

Descripción del producto

DI820 | ABB | DI820 3BSE008512R1 Entrada Digital 120 Vca 120 V ca / 110 V cc

Atributos del Producto

Atributo	Valor
Tensión nominal de aislamiento	50V
Tensión de prueba dieléctrica	500 VCA
Consumo de corriente +5 V Modulebus	70mA
Disipación de potencia	1.6W

Entorno y certificación

Marca CE	Sí
Seguridad eléctrica	IEC 61131-2, UL 508
Ubicación peligrosa	-
Certificación marina	ABS, BV, DNV-GL, LR, RS, CCS
Grado de protección	IP20 según IEC60529
Atmósfera corrosiva ISA-S71.04	G3
Condiciones de funcionamiento climático	0 a +55 °C (Almacenamiento -40 a +70 °C), HR=5 a 95 % sin condensación, IEC/EN 61131-2
Grado de contaminación	Grado 2, IEC 60664-1
Condiciones de funcionamiento mecánico	IEC/EN 61131-2
EMC	EN 61000-6-4 y EN 61000-6-2
Categorías de sobretensión	IEC/EN 60664-1, EN 50178
Clase de equipo	Clase I según IEC 61140; (protegido contra tierra)
Temperatura ambiente máxima	55 °C (131 °F), para montaje vertical en MTU compacto 40 °C (104 °F)
Cumplimiento RoHS	EN 50581:2012
Cumplimiento WEEE	DIRECTIVA/2012/19/UE

Información general

Tipo	Entrada digital
Especificación de la señal	120 V ca / 110 V cc
Número de artículo	3BSE008512R1
Número de canales	8
Tipo de señal	Absorción de corriente
HART	No
SOE	No
Redundancia	No
Alta integridad	No
Seguridad intrínseca	No
Mecánica	S800

Datos detallados

Rango de tensión de entrada, "0"	0..30 V ca, 0..20 V cc
Rango de tensión de entrada, "1"	77..130 V ca, 75..145 V cc
Impedancia de entrada	12 kΩ (ca) / 39 kΩ (cc)
Aislamiento	Canales aislados individualmente
Tiempos de filtro (digital, seleccionable)	2, 4, 8, 16 ms
Rango de frecuencia de entrada	47..63 Hz
Retardo de encendido/apagado del filtro analógico	5 / 18 ms
Limitación de corriente	La alimentación del sensor puede estar limitada por corriente por la MTU
Longitud máxima del cable de campo	200 metros (219 yardas) 100 pF/m para ca, 600 metros (656 yardas) para cc
Tensión nominal de aislamiento	250 V
Tensión de prueba dieléctrica	2000 V ca
Disipación de potencia	Típ. 2.8 W
Consumo de corriente +5 V Modulebus	50 mA
Consumo de corriente +24 V Modulebus	0
Consumo de corriente +24 V externo	0

Este módulo tiene 8 entradas digitales. El rango de tensión de entrada de ca es de 77 a 130 voltios y la corriente de entrada es de 10 mA a 120 V ca. El rango de entrada de cc es de 75 a 145 V y la corriente de entrada es de 2.8 mA a 110 V. Las entradas están aisladas individualmente.

Cada canal de entrada consta de componentes de limitación de corriente, componentes de protección EMC, LED de indicación de estado de entrada, barrera de aislamiento óptico y un filtro analógico (6 ms). El canal 1 se puede utilizar como entrada de supervisión de tensión para los canales 2 a 4, y el canal 8 se puede utilizar como entrada de supervisión de tensión para los canales 5 a 7.

Si la tensión conectada al canal 1 u 8 desaparece, las entradas de error se activan y el LED de advertencia se enciende. La señal de error se puede leer desde el ModuleBus.

Características y beneficios

8 canales para entradas de 120 V ca/cc
Canales aislados individualmente
Supervisión de tensión de la alimentación de entrada de campo
Indicadores de estado de entrada
Filtrado de señal
