El sistema de conexión de la serie B de la AB SLC 500 DH-485 LINK CUPLER 1747-AIC

• Allen Bradley
• 1747-AIC
• 1747aic
• Descontinuado por el fabricante
• Acoplador de enlace
• Red DH-485
• 6 posición
• 24 VDC
• Para controlador programable
• DISPONIBLE
• Nuevo con garantía de un año y usó uno con seis meses de garantía
• Peso: 1.07 libras

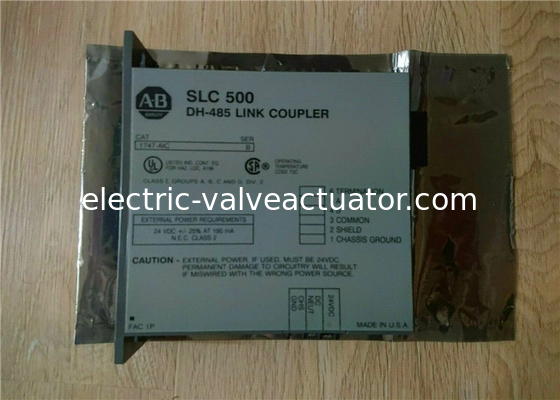

El AB 1747-AIC es un acoplador de enlace aislado SLC 500. Este acoplador de enlace aislado tiene una interfaz de comunicación de par torcida protegida y tiene una carga de corriente (24 voltios de CC) de 0.085 amperios.

La unidad AB 1747-AIC es un acoplador de enlace aislado bajo la serie AB PLC SLC 500. El acoplador montado en el panel se ajusta al NEMA estándar ICS 2-230, IEC1000-4-2, EN50081-2 Clase A y las regulaciones y estándares IEC1000-4-3. Además, este dispositivo está certificado por CSA.

Las dimensiones del acoplador son 1.5 x 6.8 x 6.5 pulgadas y usa un terminal. La carga de corriente de este acoplador de enlace aislado es de 0.085 amperios a 24 voltios DC. Además, la unidad AB 1747-AIC ofrece un convertidor de interfaz avanzado con una interfaz de comunicación de par torcida blindada. Esta interfaz ayuda con la comunicación entre varios dispositivos de red en la familia SLC 500, como el SLC 5/02, SLC 5/01 y los procesadores SLC 5/03 y el enlace DH-485.

Tenga en cuenta que la conexión de más de 2 procesadores SLC500 con un enlace DH-485 requiere 1 acoplador aislado en la unidad 1747-AIC. Además, se debe conectar 1 acoplador de enlace en cada extremo del enlace si una computadora o DTAM está vinculada a una distancia superior a 20 pies o 6.09 metros.

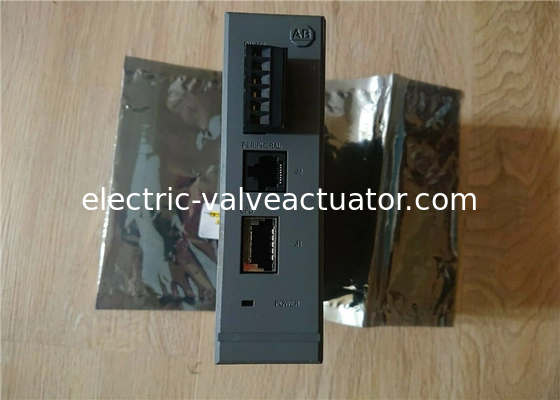

Para conectarse con el procesador, se proporciona un cable AB 1747-C11 con el acoplador. Para conectarse al cable de comunicación DH-485, el acoplador ofrece un bloque de terminal extraíble de 6 posiciones. El cable de comunicación tiene 1219 metros o 4000 pies de largo. La corriente del plano posterior del 1747-AIC es de 0 mA a 5 voltios y 85 mA a 24 voltios.

La disipación térmica es mínimo de 2 W y 2 W como máximo, respectivamente y el rango de humedad relativa del disco 1747-AEIC es del 5 al 95% sin condensación. El acoplador aislado viene con 1 g de vibración operativa a la vibración operativa de 5 a 2000 Hertz y 2,5 g de vibración no operativa a 5 a 2000 Hertz. Para una fuente de alimentación de CC de 24 voltios, el acoplador requiere 20.4 a 28.8 voltios DC.
