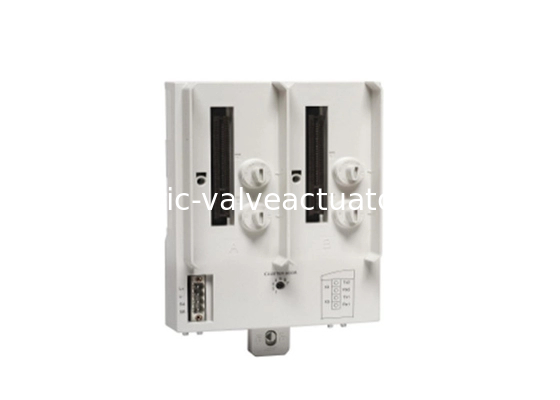

Modulebus digital de ABB I O Modulo redundante de entrada y salida única, potencia única TU841 3BSE020848R11

Nombre De La Marca:	ABB
Número De Modelo:	Se aplicará el procedimiento siguiente:
Cuota De Producción:	1
Precio:	Negotiations

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

India

Detalles de empaquetado:

Nueva caja original

Resaltar:

Modulo de E/S digital ABB Modulebus

módulo único de E/S redundante

El módulo de bus de módulo TU841 3BSE020848R11

Descripción del producto

Módulo de E/S Digital Modulebus de ABB, E/S Única Redundante, Alimentación Única TU841 3BSE020848R11

Características y Beneficios

Un interruptor giratorio para la configuración de la dirección del clúster
El enclavamiento mecánico evita la inserción del tipo de módulo incorrecto
Conexión ModuleBus única
Dispositivo de enclavamiento a carril DIN para bloqueo y conexión a tierra
Montado en carril DIN

El TU841 es una unidad de terminación de módulo (MTU) para la configuración redundante del módem ModuleBus óptico TB840/TB840A, para usar con E/S no redundantes.

La MTU es una unidad pasiva que tiene conexiones para la fuente de alimentación, un solo ModuleBus eléctrico, dos TB840/TB840A y un interruptor giratorio para la configuración de la dirección del clúster (1 a 7).

Se utilizan cuatro llaves mecánicas, dos para cada posición, para configurar la MTU para los tipos correctos de módulos. Cada llave tiene seis posiciones, lo que da un total de 36 configuraciones diferentes. Las configuraciones se pueden cambiar con un destornillador.

La unidad de terminación TU840 conecta TB840/TB840A a E/S redundantes. La unidad de terminación TU841 conecta TB840/TB840A a E/S no redundantes.

Información general

Protocolo	Modulebus de ABB
Número de artículo	3BSE020848R11
Maestro o esclavo	No aplicable
Redundancia de línea	Sí
Intercambio en caliente	No
Tipo	TB840/TB840A redundante, E/S única, alimentación única
Entrada de alimentación	24 V CC (19,2 - 30 V)
Montaje	Vertical u horizontal

Datos detallados

Consumo de 24 V típico	N/A
Distribución de corriente ModuleBus	Máximo 5 V 1,5 A 24 V 1,5 A
Llaves mecánicas	36 combinaciones diferentes
Tamaños de cable aceptables	Sólido: 0,2 - 2,5 mm² Trenzado: 0,2 - 2,5 mm², 24 - 12 AWG Par recomendado: 0,5 Nm
Tensión de aislamiento nominal	50 V
Tensión de prueba dieléctrica	500 V CA
Disipación de potencia	2,0 W

Medio ambiente y certificación

Temperatura, funcionamiento	55° C (131° F) montado horizontalmente. 40° C (104° F) montado verticalmente
Temperatura, almacenamiento	-25° C (-13° F) a +70° C (158° F)
Clase de equipo	Clase 1 según IEC 60536; (protegido contra tierra)
Protección contra el ingreso	IP20 según IEC 60529
Marcado CE	Sí
Seguridad eléctrica	cULus
Ubicación peligrosa	Ubicación peligrosa cULus Clase 1 Zona 2, ATEX Zona 2
Certificados marinos	ABS, BV, DNV-GL, LR, RS, CCS
Cumplimiento de RoHS	EN 50581:2012
Cumplimiento de RAEE	DIRECTIVA/2012/19/UE

Dimensiones

Altura	186 mm (7,32 pulgadas) incluyendo el pestillo
Ancho	124 mm (4,88 pulgadas)
Profundidad	47 mm (1,85 pulgadas)
Peso (incluida la base)	0,45 kg (0,99 libras)
