Módulo de E/S digital ABB BC820K02 3BSE071500R1 120 mA típico (200 mA máx.)

• Admite unidades de interfaz de comunicación redundantes.
• Admite la sustitución en línea de la CPU.
• Fuente de alimentación externa.
• Admite intercambio en caliente (hot swap).

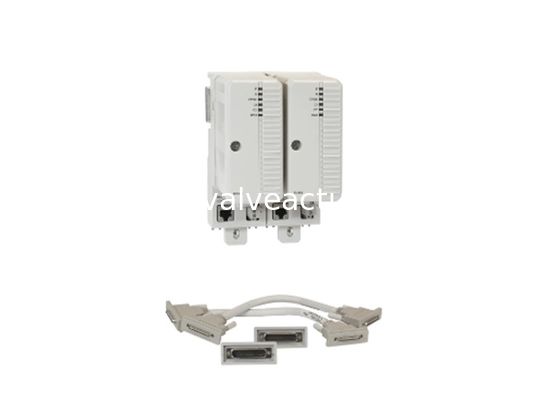

La unidad CEX-Bus BC820 se utiliza para ampliar los puertos de comunicación integrados con unidades de interfaz de comunicación. También es posible utilizar interfaces de comunicación redundantes en el CEX-Bus. La unidad de interconexión CEX-Bus BC820 ofrece una forma de seccionar el CEX-Bus en dos segmentos independientes separados hasta 200 metros. Esto mejora la disponibilidad en sistemas con interfaces de comunicación redundantes.

BC820 se puede utilizar con PM858, PM862, PM866 (PR.F o posterior, que corresponde a PR:H o posterior para PM866K01) y PM866A.

El BC820 se alimenta desde la unidad de procesador a través del CEX-Bus y también puede admitir el CEX-Bus con alimentación redundante a través de su conector externo para la fuente de alimentación. BC820 transmite el RCU-Link y extiende la longitud del cable CEX-Bus y RCU-Link hasta 200 m. El número de interfaces CEX-Bus está limitado a 6 con cada BC820.

Necesita proporcionar los siguientes cables con una longitud adecuada (no incluidos en el kit BC820K02):

• Enlace de control RCU: Conector modular, RJ45, cable de par trenzado blindado cruzado con los cuatro pares cruzados: estándar EIA/TIA-568 cruzado T568A a T568B. Longitud: máx. 200 m.
• Enlace de datos RCU: La interconexión óptica es compatible con la interfaz de conector óptico LC Duplex que cumple con ANSI TIA/EIA60-10 (FOCIS 10A). El tipo de cable óptico es fibra OM3 de 50/125μm. Longitud: máx. 200 m.

Para obtener más información sobre los cables, consulte 3BSE036351-*
