SERIE DEL ESTANTE DEL PLC DE GE FANUC IC697CHS790 90-70 9 MÓDULOS DE LA ENTRADA-SALIDA DE LAS RANURAS

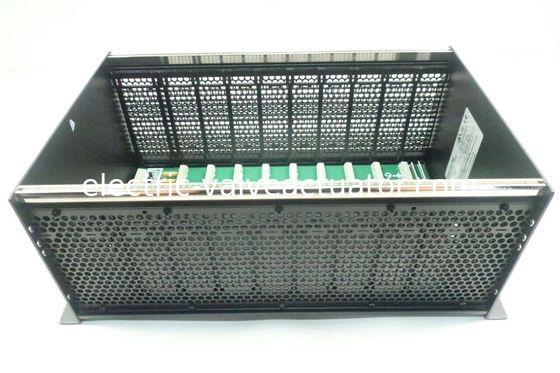

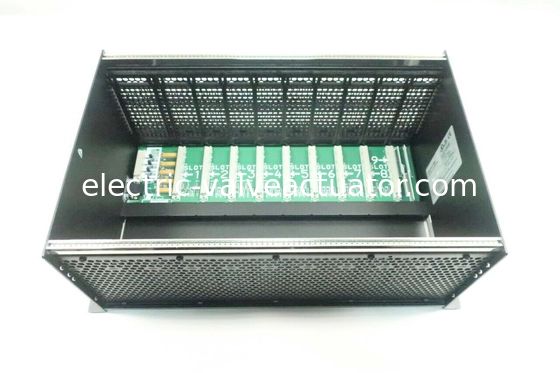

El IC697CHS790 es un montaje trasero de 9 ranuras para el controlador programable IC697 utilizado para configuraciones de CPU y E/S. Hay capacidad para una fuente de alimentación para el rack estándar de 9 ranuras ubicado en la posición del módulo más a la izquierda. El rack IC697CHS790 se monta en un gabinete de 10 pulgadas de profundidad donde normalmente no se requieren ventiladores. Las dimensiones del rack son 11.15" H x 19" W x 7.5" D, con un ancho de ranura del controlador de 1.6" W y el ancho de la ranura de suministro de 2.4" W. Cada rack ofrece una detección de ranuras para E/S tipo rack creado para el PLC IC697. No se necesitan interruptores ni puentes en los módulos de E/S.

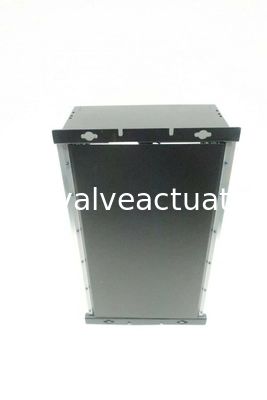

El montaje para el rack IC697CHS790 requiere suficiente espacio para permitir la refrigeración adecuada de los módulos del sistema. Los requisitos para el montaje deben determinarse de acuerdo con la aplicación y el rack adecuado pedido. Las bridas de montaje están convenientemente instaladas de fábrica en los paneles laterales del rack.

Los módulos de E/S IC697 se entrelazan mediante el uso de una llave para evitar el intercambio no intencionado de un tipo de módulo por otro tipo de módulo. Cada módulo incluye una llave que se engancha mecánicamente al riel central del rack, donde permanece hasta que se retira el módulo. Si el módulo no es del tipo correcto, no se puede insertar en esa ranura del rack. Se debe asignar un número de rack del 0 al 7 cuando hay varios racks en un sistema; el rack de la CPU es siempre el rack 0. El número de cada rack será determinado por el PLC a partir de los cuatro puentes en el plano posterior del rack. La ubicación del plano posterior está directamente detrás de la fuente de alimentación, y los puentes están en el plano posterior.
