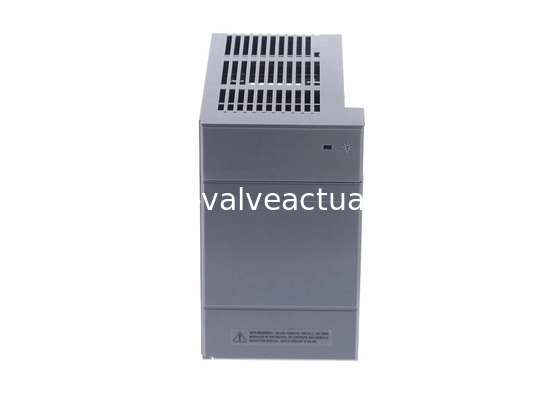

AB 1746-P3, Fuente de alimentación SLC 500, 3.6 A a 5 VCC, 0.87 A a 24 VCC

Name: AB 1746-P3, Fuente de alimentación SLC 500, 3.6 A a 5 VCC, 0.87 A a 24 VCC
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: 1746-P3
Price: 210.00 USD
Availability: InStock

Nombre De La Marca:	AB
Número De Modelo:	1746-P3
Cuota De Producción:	1
Precio:	Negotiations

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

EE.UU

Serie:

SLC 500

Voltaje de entrada de nom:

24 VCC

Línea típica requisito de alimentación:

90 VA

Corriente:

20A

Detalles de empaquetado:

Nueva caja original

Descripción del producto

AB 1746-P3, SLC 500 Energía, 19.2-28.8 VDC

Especificaciones técnicas para 1746-P3

Fabricante	Automatización de Rockwell
Ubicación	1746 Chasis, lado izquierdo
Rango de tensión de entrada	19.2-28.8 VDC
Tipo de módulo	Fuente de alimentación
Serie	SLC 500
Número de la parte/número del catálogo.	1746 - P3
Marca del producto	AB
Voltado de entrada	24 VDC
Requisito típico de potencia de la línea	90 VA
Corriente de entrada	20 A
Voltagem de aislamiento	RMS de 600 V de corriente alterna durante 1 s (versión B o posterior)
Capacidad actual	3.6 A a 5 V dc y 0,87 A a 24 V dc
Tiempo de espera	5 ms (carga completa); 1000 ms (sin carga)
Protección del fusible	1746-F3 o su equivalente

Temperatura, funcionamiento del ambiente	0...60 °C (32...140 °F)
Descenso de la capacidad actual	5% por encima de 55 °C (131 °F).
Válvula de entrada	24 voltios de corriente continua
Potencia de entrada	61 vatios
Corriente de plano trasero (5 voltios)	3.6 Amperios
Corriente de plano trasero (24 voltios)	0.87 Amperios
Frecuencia	D.C.
Las dimensiones	5.5 x 2.9 x 5.7 pulgadas
Temperatura de funcionamiento	De 0 a 60 grados centígrados
Temperatura de funcionamiento	De 0 a 60 grados centígrados

Alrededor de 1746-P3

El 1746-P3 es un módulo de suministro de energía. Este módulo es parte de la plataforma de controladores SLC 500 que se utiliza principalmente para proporcionar energía al plano trasero 1746 al que están conectados los módulos SLC 500.Este módulo de alimentación está situado en la zona más izquierda del bastidor y no ocupa una ranura del chasis.Convierte internamente la potencia de entrada a un nivel de voltaje utilizable por los módulos, específicamente convierte un voltaje de alimentación de entrada de 19.2- ¿ Qué?28.8 V dc a una fuente interna de 3,6 A a 5 V dc y 0,87 A a 24 V dc.

El 1746-P3 es especialmente aplicable al sistema de control modular SLC 500. Tiene un requerimiento de potencia de línea típico de 90 VA con aislamiento de 600V ac RMS durante 1 segundo.Este módulo dispone de un fusible preinstalado que puede ser reemplazado por AB recomendado 1746-F3 o cualquier equivalenteAdemás, los tamaños de los fusibles declarados se utilizan únicamente para los dispositivos terminales, que pueden reducirse en función del tamaño del cableado del circuito.Esta fuente de alimentación también presenta un tiempo de espera de la CPU de 5 ms cuando se opera a plena carga o 1000 ms cuando no se cargaEste tiempo de espera permite que la fuente de alimentación mantenga el estado operativo de la CPU desde el momento en que el voltaje de alimentación cae por debajo del rango mínimo.

El 1746-P3 está certificado por los Laboratorios de Aseguradores (UL, por sus siglas en inglés), incluido en la lista de equipos de control industrial de clase 1, división 2, grupos A, B, C y D en lugares peligrosos.C-UL incluido en la lista de equipos de control industrial de la clase 1, División 2, Grupos A, B, C, D Lugares peligrosos, así como otros organismos de normalización y certificación.

La capacidad actual del módulo es de 3,6 Amp a 5 Volts DC y 0,87 Amp a 24 Volts DC.El fusible recomendado para su uso con el módulo 1746-P3 es el fusible AB 1746-F3 (o un fusible equivalente que incluya el fusible BUSSMAN AGC 5 o el fusible ULCS-61ML-5 de Nagasawa)No hay aislamiento entre el plano trasero y los terminales de entrada.una resistencia dieléctrica entre el terminal de tierra del chasis y los terminales de entrada de 600 voltios AC RMS durante 1 segundoEl rango de temperatura ambiente recomendado para el módulo 1746-P3 es de 32 a 140 grados Fahrenheit.El tiempo de espera para la CPU es de 5 milisegundos a plena carga y 1000 milisegundos sin cargaLas dimensiones del 1746-P3 son de 139,7 x 79,2 x 144,8 milímetros. El módulo está diseñado para su uso a altitudes de hasta 2000 metros sin degradación.Debe utilizarse en entornos clasificados en grado de contaminación 2 y en aplicaciones clasificadas en categoría IIPara la instalación del módulo sólo se requiere una cabeza plana de 1/8 pulgadas y un destornillador de cabeza Phillips de 1/4 pulgadas.debe conservarse en un embalaje con blindaje estático cuando no esté en uso., los pines de conexión y el conector de plano trasero no deben tocarse y también se debe evitar tocar los componentes del circuito del módulo.
