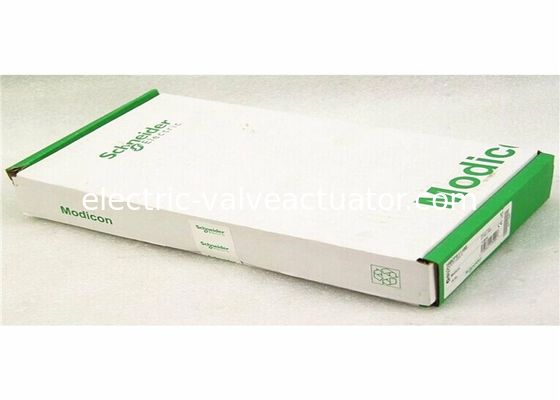

Schneider Electric 140XBP00300 Cuántico trasero 3 ranuras Nuevo Original

Principales productos: Plataforma de automatización cuántica de Modicon

Tipo de producto o componente: adaptador de cabeza DIO

• Número de puerto complementario: 1 Modbus Plus de fibra óptica de cobre simple, 1 Modbus RS232 de par retorcido
• Tasa de transmisión: 1 Mbit/s
• Conexión eléctrica: 1 conector RJ45, 2 conectores TX/RX
• Palabras de entrada y salida: 30 I/32 O
• Comprobación: RAM, dirección de RAM, procesador, suma de comprobación
• Disposición de energía: 4 W
• Distorsión mínima de la anchura del pulso/conmoción: 5 ns
• longitud de onda: 820 nm
• Presupuesto de pérdida de potencia: 11 dB 62,5/125 μm, 16,5 dB 100/140 μm, 6,5 dB 50/125 μm
• Transmisión óptica: -16...-9 dBm 100/140 μm, -19.8...-12.8 dBm 50/125 μm, -3.5...110.5 dBm 62.5/125 μm
• Tiempo de elevación/caída: 20 ns
• Rango dinámico: 20 dB
• Silencio detectado: -36 dBm
• Escala de sensibilidad: > 30 dBm
• Requisito de corriente del bus: 750 mA

• Resistencia a la descarga electrostática: 4 kV de contacto conforme a la norma CEI 801-2, 8 kV en el aire conforme a la norma CEI 801-2
• Resistencia a los campos electromagnéticos: 10 V/m 80...2000 MHz conforme a la norma CEI 801-3
• Temperatura del aire ambiente para el funcionamiento: 0 a 60 °C
• Temperatura del aire ambiente para el almacenamiento: -40 °C a 85 °C
• Humedad relativa: 95% sin condensación
• Altitud de funcionamiento: ≤ 5000 m
• Las normas: UL 508

• CSA Clase 1 División 2
• RINA
• Sección 2
• El valor de las pérdidas
• - Sí, señor.
• El GOST
• DNV

• Estatus de la oferta sostenible: producto Premium verde
• Reglamento REACh:Declaración de la REACh
• Directiva RoHS de la UE: cumplimiento proactivo (Producto fuera del ámbito legal de la UE RoHS)Declaración de la UE sobre la protección de la salud
• Sin mercurio: Sí
• Información sobre la exención RoHS:- ¿ Qué?
• China Reglamento RoHS:Declaración RoHS de China
• Información sobre el medio ambientePerfil medioambiental del producto
• Perfil de circulación:Información sobre el fin de vida
• RAEE: El producto debe eliminarse en los mercados de la Unión Europea tras una recogida específica de residuos y nunca terminar en los contenedores de basura

ConneXium TM gestiona los switches (continúa) Archivos de configuración predefinidos (continúa) Ejemplo de topología con archivos de configuración predefinidos C5,C1 y C3 (1) Un uso común de esta preconfiguración es para la interfaz de un enlace de cobre con un enlace de fibra óptica en el anillo primario o la interfaz de un enlace de fibra óptica con un enlace de cobreEste tipo de arquitectura hace posible que Ethernet DIO o Ethernet RIO caiga a cierta distancia del PLC.La preconfiguración del interruptor también permite conectar Ethernet RIO y/o varias nubes de dispositivos Ethernet DIO a un anillo secundario.

1. Anillo primario, medio de cobre/fibra óptica
2. Adaptador de cabeza Ethernet 140NOA61100 instalado en el rack QuantumTM.
3. ConeXium switch TCSESM083F23F1 con el archivo de configuración predefinido C2 (2)
4. ConeXium switch TCSESM063F2CU1/CS1 con el archivo de configuración predefinido C6 (2)
5. ConeXium switch TCSESM063F2CU1/CS1 con el archivo de configuración predefinido C4 (2)
6. Se aplicará el método de ensayo de la norma de la norma de la norma de la norma de la norma.
7. Conexión a la nube de dispositivos Ethernet DIO, solo en medio de cobre
8. Nube de dispositivos Ethernet DIO (3)
9. Modulo de comunicación Ethernet 140CPU31110
10. El cable de conexión Ethernet TCSECN3M3M1S4/1S4U (1 m)
