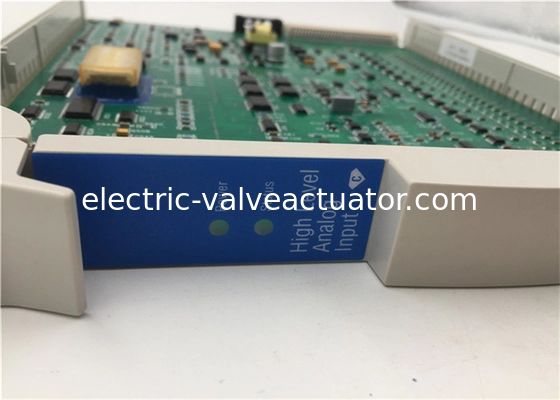

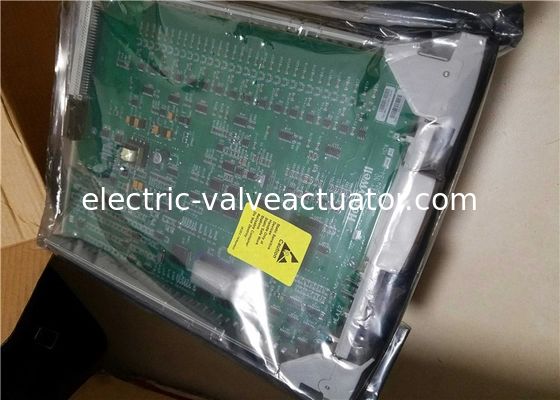

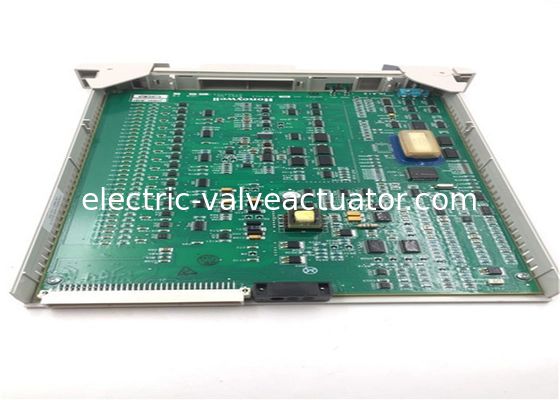

Procesador de entrada analógico de entrada Honeywell MC-PAIH03 de 16 entradas Serie C300

• El fabricante:¿ Qué pasa?
• No del producto:Las demás partidas
• Tipo de producto:Procesador de entrada analógica de alto nivel 16 entradas
• Modelos de la FTA:Mu-TAIH02, TAIH12, TAIH52, TAIH03, TAIH13, TAIH23, TAIH53, TAIH22, TAIH62
• Tipo de entrada:Tensión, corriente (transmisores de dos cables o de alimentación propia)
• Canales de entrada:16 canales de entrada diferenciales
• Se aplicarán las siguientes medidas:70 dB
• Voltado de modo común, de corriente continua a 60 Hz ((1)):Pico de -6 a +5 V
• Resolución del convertidor A/D:16 bits (14 bits utilizados)
• Rango de entrada:0 a 5 V, 1 a 5 V, 0,4 a 2 V, 4 a 20 mA (a través de 250)
• Relación de rechazo del modo normal, a 60 Hz:32 dB
• Respuesta del filtro en modo normal:RC de un solo polo, -3 dB @ 1 Hz
• Entrada máxima en modo normal (entrada diferencial, sin daños):± 30 voltios
• Interferencia transversal, dc a 60 Hz ((canal a canal):60 dB
• Impedancia de entrada (entrada de voltaje):> 10 M de potencia
• Válvula de entrada máxima ((cualquier entrada referida a común, sin daños):± 30 voltios
• Tasa de exploración de entrada:4 muestras por segundo por canal; todos los canales muestreados en una ventana de 250 ms
• Precisión del hardware (@ CMV = 0 V):± 0,075% en escala completa (23,5°± 2°C), ± 0,15% en escala completa (0 a 50°C)
• Capacidad de resistencia a las sobretensiones (modo común):Los requisitos de seguridad de los equipos de ensayo se aplican a todos los equipos de ensayo de los que se trate.90.1-1978
• Peso de envío:3 Kg

Realizan la conversión de unidades de ingeniería, incluida la caracterización de entrada de temperatura polinomial de quinto orden, si el procesador de alto nivel recibe estas entradas de convertidores mV / I.Mediante el uso de un diseño de procesador dual y circuitos integrados personalizados, el procesador de entrada analógico de bajo nivel admite la configuración de software por canal para diferentes tipos de termopares o RTD con una excelente resolución y precisión.La detección abierta del termopar se realiza una vez por escaneo para que no se propaguen datos incorrectos para el procesamiento de control.

El procesador LLMUX (Low Level Multiplexer) proporciona una forma económica de traer una gran cantidad de señales de adquisición de datos.Cada punto se escanea una vez por segundo con un segundo de retraso de escaneo para el procesamientoLa detección abierta del termopar se realiza cada 30 segundos en todos los puntos.

El procesador Remote Hardened Multiplexer (RHMUX) proporciona una funcionalidad similar a la del LLMUX,pero los dos FTA de 16 entradas pueden montarse hasta a 2 km de distancia del gabinete xPMCada FTA está montado en su propio recinto NEMA-4 o -4X, que proporciona protección contra la precipitación, el derrumbamiento y el polvo soplado por el viento.y es capaz de funcionar en un entorno corrosivo GX "severo" y en presencia de humedad de condensación.

La energía para los FTA remotos de la RHMUX es proporcionada por uno de los dos adaptadores de alimentación, que proporcionan limitación de potencia, interfaces de datos serie y aislamiento galvánico.El adaptador de alimentación monta en la bandeja FTA en el gabinete xPMEl adaptador de alimentación intrínsecamente seguro (ISPA) permite que los FTA se coloquen en entornos de división 1 o zona 0.

Cada punto se escanea una vez cada 4 segundos. Los datos están disponibles al final de cada escaneo; no hay latencia de procesamiento adicional.La detección de termoparejas abiertas (OTD) se realiza opcionalmente en todas las mediciones.Si está habilitado, el ensayo OTD se realiza inmediatamente después de la conversión A/D. Si el ensayo indica un termoparejo abierto, los datos de la conversión recién completada no se propagarán.Para evitar que las trayectorias de tierra falsas afecten las lecturasTodos los FTA remotos RHMUX están equipados con una referencia de unión fría local El RHMUX IOP está configurado en el sistema TPS PM como un LLMUX estándar.Esto permite el uso de la RHMUX en la liberación 300 y sistemas más grandes.
