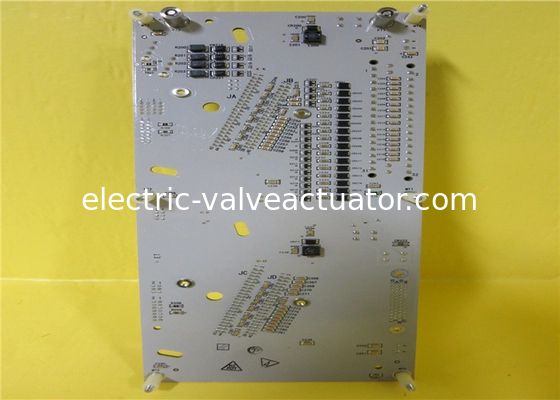

El módulo de entrada analógica de Honeywell CC-TAIX11 51308365-175

• Placa de circuito de control
• Tarjeta PC
• Módulo de entrada analógica

Un punto de bandera es un punto de dos estados (Encendido/Apagado) que se utiliza para almacenar un valor booleano. Los puntos de bandera no están programados y no se procesan. Su estado se cambia desde otra función, como por entrada del operador o un programa escrito por el usuario.

Se prevé la posibilidad de hasta 16.384 puntos de bandera de caja, los primeros 128 de los cuales se pueden configurar para alarma fuera de lo normal.

Los puntos numéricos se utilizan para el almacenamiento de números reales. Se utilizan para operaciones por lotes/recetas, o como un bloc de notas para almacenar los resultados intermedios de los cálculos.

Al igual que los puntos de bandera, no están programados ni procesados, sino que se cambian como resultado de otra actividad del sistema. Puede haber hasta 16.384 puntos numéricos.

El punto de temporizador permite la temporización de eventos del proceso por parte del operador o del programa de secuencia. Después de ser iniciado, proporciona una indicación cuando el tiempo transcurrido ha alcanzado un límite predefinido. Hay 64 ranuras de temporizador. Cada uno se procesa una vez por segundo.

La variable de cadena añade una mayor flexibilidad tanto a los programas de control CL continuos como a los orientados a lotes. Las variables de cadena de 8, 16, 32 o 64 caracteres pueden ser comparadas y modificadas por el Lenguaje de Control APM (CL). Usando CL, puede manipular y almacenar mensajes únicos que pertenecen a su proceso. Además, con esta interfaz serie, los datos ASCII de un subsistema pueden ser importados y utilizados como variables de cadena, así como escritos de nuevo al subsistema. Se admiten hasta 16.384 cadenas de ocho caracteres.

Un bucle de control simple se puede implementar en un Administrador de Procesos Avanzado, utilizando un punto de entrada analógica, un punto de control regulatorio y un punto de salida analógica.

Aunque se utilizan tres puntos de datos, la interfaz principal del operador es una sola etiqueta (FC101) para la visualización, la alarma y la manipulación de la manera habitual a través de una pantalla de Grupo, Detalle o Gráfico Personalizado.
