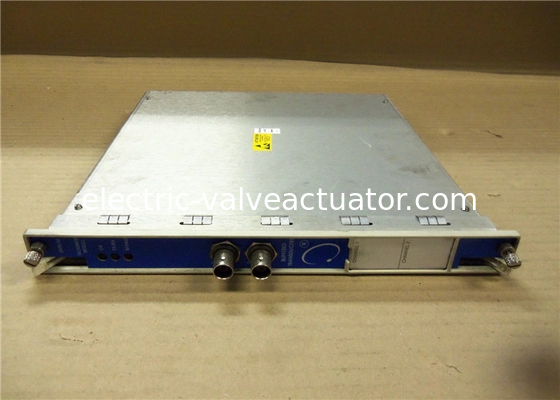

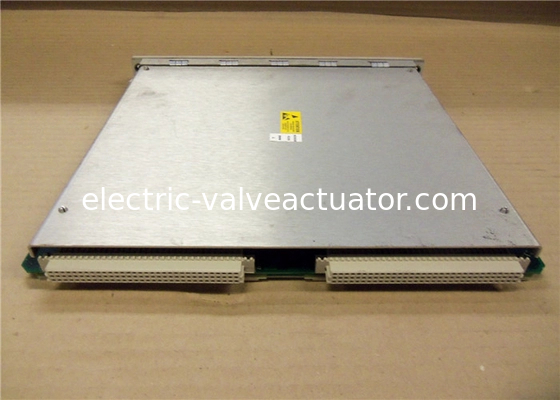

Bently Nevada 3500/22M Interfaz de datos transitorios TDI 146031-01

Las Interfaces de Datos Transitorios (TDI) de la serie GE / Bently Nevada 3500/22M son la interfaz entre el sistema de monitoreo 3500 y el software de gestión de maquinaria System 1 de Bently Nevada. El TDI combina la capacidad de un Módulo de Interfaz de Rack 3500/20 con la capacidad de recopilación de datos de un procesador de comunicación como TDXnet.

El TDI funciona en la ranura RIM de un rack 3500 junto con los monitores de la serie M (3500/40M, 3500/42M, etc.) para recopilar continuamente datos de forma de onda transitorios y de estado estable y pasar estos datos a través de un enlace Ethernet al software host. La captura de datos estáticos es estándar con el TDI, sin embargo, el uso de un Disco de Habilitación de Canal opcional permitirá la captura de datos dinámicos o transitorios también. El TDI ha realizado mejoras en varias áreas con respecto a los procesadores de comunicación anteriores, además de incorporar la función de Procesador de Comunicación dentro del rack 3500.

El TDI proporciona ciertas funciones comunes a todo el rack, sin embargo, el TDI no es parte de la ruta de monitoreo crítica y no tiene ningún efecto en el funcionamiento normal y adecuado del sistema de monitoreo general. Se requiere un TDI o RIM por rack. El TDI ocupa solo una ranura en el rack y siempre se encuentra en la ranura 1 (junto a las fuentes de alimentación).

Para aplicaciones de Redundancia Modular Triple (TMR), el Sistema 3500 requiere una versión TMR del TDI. Además de todas las funciones estándar del TDI, el TDI TMR también realiza la "comparación de canales de monitor". La configuración TMR 3500 ejecuta la votación de monitoreo utilizando la configuración especificada en las opciones del monitor. Usando este método, el TDI TMR compara continuamente las salidas de tres (3) monitores redundantes. Si el TMR detecta que la información de uno de esos monitores ya no es equivalente (dentro de un porcentaje configurado) a los dos restantes, marcará el monitor como en error y colocará un evento en la Lista de Eventos del Sistema.
