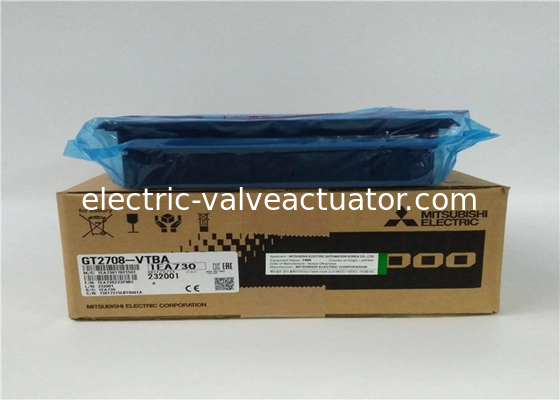

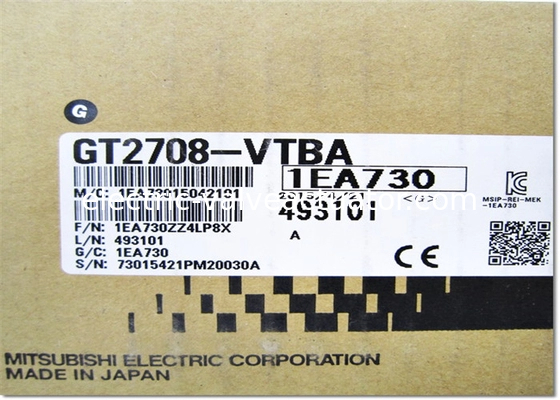

Interfaz de máquina humana de Mitsubishi Pantalla táctil GT2708-VTBA AC100 ~ 240V

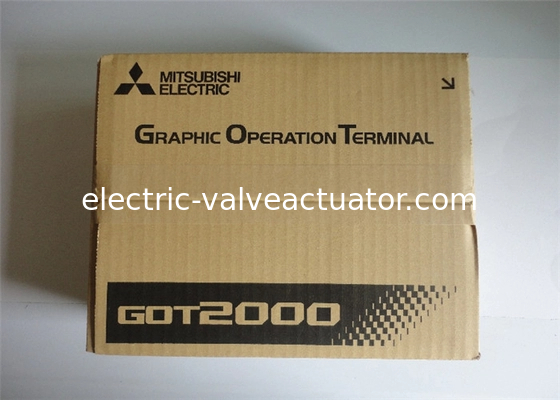

Pantalla táctil GT2708-STBA Interfaz de máquina humana de Mitsubishi GOT 2000

Descripción detallada del producto

Detalle rápido

Especificaciones

• En solitario: 15W

• Estar solo con la luz de fondo apagada: 10W

• Corriente de entrada: 60 A o menos (2 ms, temperatura ambiente 25 °C, carga máxima)

• Tiempo de fallo instantáneo permitido: dentro de 20 ms (100 VAC o más)

• Resistencia al ruido: voltaje de ruido 1500 Vp-p, amplitud de ruido 1 μs por simulador de ruido con frecuencia de ruido de 25 a 60 Hz

• Válvula de resistencia: 1500 VAC durante 1 minuto entre el terminal de alimentación y la tierra

• Resistencia al aislamiento: 10 MO o más con un probador de resistencia al aislamiento (500VDC entre el terminal de alimentación y la tierra)

• Tamaño del alambre aplicable: 0,75 a 2 [mm2]

• Terminal de sujeción: terminales de sujeción para tornillo M3 RAV1.25-3, V2-S3.3, V2-N3A, FV2-N3A

• Torque de apretamiento (tornos terminales de los bloques terminales): 0,5 a 0,8 [N·m]

• Número de modelo: GT2708-STBA

• Sección de visualización (*1, *2) Tipo: LCD de color TFT

• Tamaño de la pantalla: 8.4"

• Resolución (puntos): 800 x 600 SVGA

• Tamaño de la pantalla (W x H) mm: 170,9 x 128.2

• Número de caracteres: Fuente estándar de 16 puntos:

• : 50 caracteres. x 37 líneas (2 bytes) Fuente estándar de 12 puntos:

• : 66 caracteres. x 50 líneas (2 bytes)

• Display Colores: 65536 colores

• Ajuste de intensidad: ajuste de 32 niveles

• Luz de fondo - Tipo: LED (no sustituible)

• Luz de fondo - Vida útil: Aproximadamente 60000 horas o más (tiempo para que la intensidad de la pantalla alcance el 50% a una temperatura ambiente de 25°C) (*4)

• Panel táctil (*3) Tipo: película de resistencia analógica

• Panel táctil (*3) Tamaño de la tecla (puntos): mínimo 2 x 2 puntos (por tecla) (*7)

• Panel táctil (*3) Presión simultánea: máximo 2 puntos

• Panel táctil (*3) Vida útil: 1 millón de veces o más (fuerza de funcionamiento igual o inferior a 0,98 N)

• Color del panel: Negro

• Capacidad de memoria de usuario: memoria para almacenamiento (ROM): 57 MB, memoria para operación (RAM): 128 MB

• Vida útil (número de escritos): 100.000 veces

• La precisión del reloj interno: ±90 s/mes (temperatura ambiente 25°C)

• Tipo de batería: batería de litio GT11-50BAT

• Duración de la batería: Aproximadamente 5 años (temperatura ambiente 25°C)

• Interfaz integrada RS-232 : 1ch Velocidad de transmisión: 115200/57600/38400/19200/9600/4800bps Forma del conector: D-sub 9-pin (hombre)

• Interfaz integrada RS-422/485: 1ch Velocidad de transmisión: 115200/57600/38400/19200/9600/4800bps Forma del conector: D-sub 9-pin (hembra)

• Interfaz Ethernet incorporada: 1ch Método de transferencia de datos: 10BASE-T/100BASE-TX Forma del conector: RJ-45 (conector modular)

• Interfaz integrada USB (Host) : 2ch (cara delantera/cara trasera)

• : Velocidad máxima de transferencia: 480 Mbps de alta velocidad Forma del conector: USB-A

• Interfaz integrada USB (Dispositivo): 1ch (cara delantera)

• : Velocidad máxima de transferencia: 480 Mbps de alta velocidad Forma del conector: USB Mini-B

• Tarjeta SD de interfaz incorporada: compatible con SDHC 1ch (máximo 32GB)

• Interfaz integrada de extensión de interfaz (*6) : Para el montaje de la unidad de comunicación/unidad opcional

• Extensión auxiliar de interfaz incorporada I/F: para el montaje opcional de la unidad

• Interfaz integrada Interfaz lateral: Para el montaje de la unidad de comunicación

• Salida de zumbido: tono único (tono, longitud del tono ajustable)

• LED de potencia: color de emisión: 2 colores (azul, naranja)

• Construcción de protección: Frente: IP67F (*5,*8) En el panel de control: IP2X

• Las dimensiones exteriores (W x H x D) mm: 241 x 194 x 52

• El tamaño del panel (W x H) mm: 227 x 176

• Peso (kg) Sin soportes de montaje: 1.5

• Paquete de software aplicable: GT Works3 versión 1.100E o posterior

• Peso de envío: 3 kg

Modelos de altas especificaciones con control multi-toque/gestural

Los terminales de operación de la serie GT27 proporcionan pantallas LCD TFT con colores de 65K y tamaños de pantalla de 5,7", 8,4", 10,4", 12,1" y 15" con resolución VGA/SVGA/XGA y hasta 128MB de memoria interna.Todos los terminales vienen con EthernetAdemás, el GT27 puede estar equipado con interfaces opcionales como CC-Link IE, CC-Link IE Field, CC-Link,MELSECNET/H y una conexión directa al bus del PLC.

Los modelos especiales del GT27 con los tamaños de 10.4 "y 12.1" están disponibles con un marco blanco y sin la interfaz USB frontal, ideal para aplicaciones de alimentos y bebidas.

El GT27 ofrece varias funciones de diagnóstico y solución de problemas predefinidas, como copia de seguridad / restauración, monitor de programa PLC, monitor de servo / movimiento, monitor de movimiento SFC y monitor CNC.
