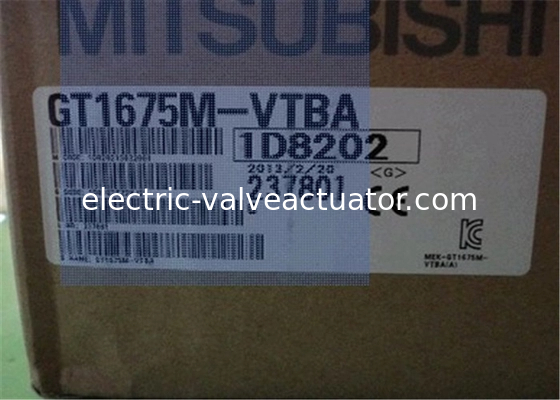

Mitsubishi GT1675M-VTBA Interfaces humano-máquina Serie GOT1000 10,4 pulgadas

Mitsubishi GT1675M-VTBA Serie de interfaces hombre-máquina GOT1000 de 10.4 pulgadas

• Fabricante: Mitsubishi Electric

• GT1675M-VTBA

• Categoría: Cuerpo GOT

• Serie: GOT1000

• Clasificación: Grande: 8 a 15 pulgadas

• N.º de producto: GT1675M-VTBA

• Nombre del modelo: GT16

• Normas aplicables: UL / cUL, CE (EMC), CE (LVD), KC, ABS, BV, DNV, LR, NK, RINA, GL

• Tipo de pantalla: LCD TFT a color (alto brillo, amplio ángulo de visión)

• Tamaño de pantalla: 10.4 pulgadas

• resolución: VGA: 640 × 480 [puntos]

• Tamaño de la pantalla: 211 (An) × 158 (Al) [mm]

• Número de caracteres de la pantalla: fuente estándar de 16 puntos a la vez: 40 caracteres × 30 líneas (tamaño completo)
  fuente estándar de 12 puntos a la vez: 53 caracteres × 40 líneas (tamaño completo)

• Color de la pantalla: 65536 colores

• Ángulo de visión: Arriba, abajo, izquierda y derecha, cada uno 88 grados

• Ajuste de contraste: -

• Brillo simple LCD: 450 [Cd / M 2 ]

• Ajuste de brillo: 8 niveles de ajuste

• vida útil: Aproximadamente 43,000 horas (temperatura ambiente 25 °C)

• Se puede registrar el número máximo de pantallas: 4096 pantallas

• Función de retroiluminación: Tubo de cátodo frío (reemplazable) función de detección de agotamiento de la retroiluminación, configuración de tiempo de apagado de la retroiluminación / ahorro de pantalla permitido

• vida útil: Aproximadamente 50,000 horas o más (tiempo de uso, la temperatura ambiente es el 50% del brillo de la pantalla a 25 °C)

• color: Blanco

• Método del panel táctil: Tipo de película resistiva analógica



• Número de teclas táctiles: -

• Tamaño de la tecla: Mínimo 2 × 2 [puntos] (por tecla)

• Puntos de presión simultáneos: No presionar simultáneamente (solo se puede tocar un punto)

• vida útil: Un millón de veces o más (Operación 0.98 [N] o menos)

• Distancia de detección del sensor humano: Ninguna

• Rango de detección: Ninguno

• Tiempo de retardo de detección: Ninguno

• memoria Capacidad de memoria flash: Memoria flash incorporada 15M bytes



• Vida útil (escribir el número de veces): 100,000 veces

• Uso: Datos del proyecto para almacenamiento, para almacenamiento del sistema operativo

• Capacidad SRAM: -

• Uso: -

• Capacidad EEPROM: -

• Uso: -

• Tipo de batería: Batería de litio tipo GT15-BAT

• Copia de seguridad: Datos del reloj, notificación de tiempo de mantenimiento de datos, datos del registro del sistema

• vida útil: Aproximadamente 5 años (Temperatura ambiente: 25 °C)

• Bus de interfaz incorporado: -



• RS-422/485 (combinado): RS-422/485 1ch, velocidad de transmisión: 115200/57600/38400/19200/9600 / 4800bps, forma del conector: 14 pines (hembra), aplicaciones: equipo de conexión para comunicación

• RS-422/232 (combinado): -

• RS-422: -

• RS-232: RS-232 1ch, velocidad de transmisión: 115200/57600/38400/19200/9600 / 4800bps, forma del conector: D-sub de 9 pines (macho), aplicaciones: equipo de conexión para comunicación, para conexión a PC (carga / descarga de datos del proyecto, instalación del sistema operativo, función transparente FA)

• Ethernet: Método de transferencia de datos: 100BASE-TX, 10BASE-T 1ch, forma del conector: RJ-45 (conector modular), uso: equipo de conexión para comunicación, para la función de puerta de enlace, para conexión a PC (carga / descarga de datos del proyecto, instalación del sistema operativo, función de interfaz MES)

• RGB: -

• Impresora: -

• USB (dispositivos): Dispositivo USB (Full Speed ??12Mbps) 1ch, forma del conector: TIPO Mini-B aplicaciones: para conexión a PC (carga / descarga de datos del proyecto, instalación del sistema operativo, función transparente FA)

• USB (host): Host USB (Full Speed ??12Mbps) 1ch, forma del conector: TIPO-A, aplicaciones: transferencia de datos, para almacenamiento

• Tarjeta CF: Ranura Compact Flash 1ch, forma del conector: TIPO I, aplicaciones: transferencia de datos, almacenamiento de datos, OT para inicio

• Ranura para tarjeta PC: -

• Placa de función opcional: Función de interfaz MES para 1ch

• Placa de memoria: -

• Unidad de expansión: Unidad de comunicación / montaje de unidad opcional 2ch

• interruptor Interruptor 1: -

• Interruptor 2: -

• Salida de zumbador: Tono único (longitud del sonido ajustable)

• Estructura de protección: Sección frontal: IP67F (JEM1030), interior de la placa: IP2X (JEM1030)

• Dimensiones externas: 303 (An) × 214 (Al) × 49 (Pr) [mm]

• Dimensiones de corte del panel: 289 (An) × 200 ((Al) [mm]

• Masa (excluyendo el soporte de montaje): 2.1 [kg]

• Pantalla de temperatura ambiente: 0 ~ 50 °C

• Además de la unidad de visualización: 0 ~ 55 °C

• Temperatura de almacenamiento: -20 °C ~ 60 °C

• Humedad ambiente: 10 ~ 90% RH, sin condensación

• Humedad ambiente de almacenamiento: 10 ~ 90% RH, sin condensación

• Resistencia a la vibración Cumplimiento: Cumplir con JIS B 3502, IEC 61131-2

• Si hay vibración intermitente:amplitud media 3.5 mm, el número de barridos X, Y, Z en cada dirección 10 veces
  aceleración 9.8M / S 2 , el número de barridos X, Y, Z en cada dirección 10 veces

• Si hay una vibración continua:amplitud media 1.75 mm
  aceleración 4.9M / S 2

• Impacto: Cumplir con B 3502 JIS, IEC 61131-2 (147M / S 2 , XYZ 3 direcciones tres veces cada una)

• Atmósfera de uso: Humo aceitoso, gas corrosivo, no hay gas inflamable, no es terriblemente polvo de continuidad, que la luz solar directa no golpea (así como durante el almacenamiento)

• Altitud de funcionamiento: 2000 m o menos

• Ubicación de instalación: Panel de control

• Categoría de sobretensión: II a continuación

• Grado de contaminación: 2 o menos

• Sistema de refrigeración: Autorrefrigeración

• El voltaje de la fuente de alimentación de entrada: AC100 ~ 240V (+10%, - 15%)

• Frecuencia de entrada: 50 / 60Hz ± 5%

• Potencia aparente máxima de entrada: 100VA (a carga máxima)

• Consumo de energía Tiempo normal: 39W o menos

• Cuando la retroiluminación se apaga: 30W o menos

• Corriente de irrupción: 28A o menos (4ms) (a plena carga)

• Tiempo de fallo de alimentación momentáneo admisible: Dentro de 20 ms (o más AC100V)

• Inmunidad al ruido: Voltaje de ruido 1500Vp-p, ancho de ruido 1μs, debido al simulador de ruido de frecuencia de ruido 25 ~ 60Hz

• Tensión de resistencia: Terminal de alimentación a tierra entre AC1500V 1 minuto

• Resistencia de aislamiento: 10MΩ o más en el terminal de alimentación a tierra entre el comprobador de resistencia de aislamiento DC500V

• Tamaño de cable aplicable: ? 2 0.75 [Mm 2 ]

• Terminal de crimpado: Terminales de crimpado M3 RAV1.25-3 del tornillo, V2-S3.3, V2-N3A, FV2-N3A

• Par de apriete con ajuste (tornillos de terminal de bloque de terminales): 0.5 ~ 0.8 [N · m]

• tierra: Puesta a tierra de clase D (100Ω o menos), que la conexión a la placa cuando la tierra no puede

• Tipo de montaje: Estándar

• Peso de envío: 3.2 Kg

Especificaciones
