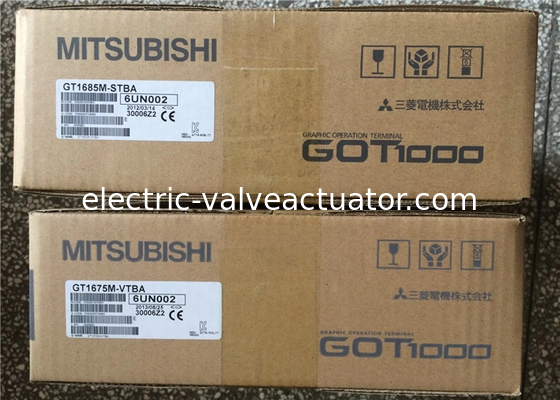

Pantalla táctil HMI Mitsubishi GT1685M-STBA 12.1" TFT, 800x600 píxeles, 65536 colores, 15MB de memoria, 100-240V CA

Pantalla táctil Mitsubishi HMI GT1685M-STBA de 12,1" Pantalla TFT de 800x600 píxeles 65536 colores 15 MB Memoria de 100-240V CA

Detalle rápido

• Fabricante: Mitsubishi Electric

• No de producto: GT1685M-STBA

• Tipo de producto: serie GOT1000 GT16

• Clasificación: Grande: de 8 a 15 pulgadas

• No de producto. Se trata de un sistema de control de las emisiones de gases de escape.

• Nombre del modelo: GT16

• Normas aplicables: UL/CUL, CE (EMC), CE (LVD), KC, ABS, BV, DNV, LR, NK, RINA, GL

• Tipo de pantalla: LCD TFTcolor (alto brillo, amplio ángulo de visión)

• Tamaño de la pantalla: 12,1 pulgadas

• Resolución: SVGA: 800 × 600 [punto]

• El tamaño de la pantalla: 246 (W) × 184,5 (H) [mm]

• Número de caracteres que se muestran: 16 caracteres estándar en el momento: 50 caracteres × 37 líneas (de tamaño completo)

• Fuente estándar de 12 puntos en ese momento: 66 caracteres × 50 filas (em)

• Displaycolor: 65536 colores

• Visión: cada uno de los izquierdo y derecho 80 grados, por encima de 60 grados, hacia abajo 80 grados

• Ajuste de contraste:

• Brillo del LCD simple: 470 [Cd/ M 2 ]

• Ajuste de brillo: 8 niveles de ajuste

• Duración de vida: alrededor de 52.000 horas (temperatura ambiente 25 °C)

• Se puede registrar el número máximo de pantallas: 4096pantalla

• Función de retroiluminación: función de detección del agotamiento de la retroiluminación con tubo catódico frío (reemplazable), luz de retroiluminación apagada / ajuste del tiempo de ahorro de pantalla Permitido

• Duración de vida: aproximadamente 50.000 horas o más (el tiempo de uso a temperatura ambiente es del 50% del brillo de la pantalla a 25 °C)

• Color: Blanco

• Método del panel táctil: tipo de película de resistencia analógica

• Número de teclas táctiles:

• Tamaño de las teclas: mínimo2 × 2 [punto] (por tecla)

• Puntos de presión simultáneos: No presionar simultáneamente (sólo un punto puede tocar)

• Duración de vida: Millones de veces o más (Operación 0,98 [N] o menos)

• Distancia de detección del sensor humano: 1 [m]

• Rango de detección: arriba, abajo, izquierda y derecha respectivamente 70 grados

• Tiempo de detección: 0-4[seg]

• memoria

• Memoria flash

• Capacidad: Memoria integrada de inflash de 15 M bytes

• Vida (escriba el número de veces): 100.000 veces

• Uso: datos del proyecto para almacenamiento, para almacenamiento del sistema operativo

• La SRAM

• capacidad: -

• Uso: -

• EEPROM

• capacidad: -

• Uso: -

• Tipo de batería: batería de litio tipo GT15-BAT

• Backups: Datos de reloj, notificación del tiempo de mantenimiento de los datos, datos de registro del sistema

• Duración de vida: Aproximadamente 5 años (temperatura ambiente: 25 °C)

• Autobús de interfaz integrado:

• RS-422/485 (combinado): RS-422/4851ch, velocidad de transmisión: 115200/57600/38400/19200/9600 / 4800bps, forma de conector: 14 pines (hembra), aplicaciones: equipo de conexión para comunicación

• RS-422/232 (combinado): -

• Se trata de un documento de identificación.

• RS-232: RS-2321ch, velocidad de transmisión: 115200/57600/38400/19200/9600 / 4800bps, forma de conector: D-sub 9-pin (hombre), aplicaciones: equipo de conexión paracomunicación,para la conexión al PC (carga / descarga de datos del proyecto), OSinstalación, función FA transparente)

• Ethernet: Método de transferencia de datos: 100BASE-TX, 10BASE-T 1ch, forma del conector: RJ-45 (conector modular), uso: equipo de conexión para la comunicación, para la función de puerta de enlace,para la conexión al PC (carga / descarga de datos del proyecto), instalación del sistema operativo, interfaz MES)

• RGB: -

• Impresora:

• USB (dispositivos) : USB (dispositivo de velocidad máxima de 12 Mbps) dispositivo 1ch, forma del conector: TIPO Mini-B, uso: para conexión a PC (carga / descarga de datos del proyecto, instalación del sistema operativo, función transparente de FA)

• USB ((host) : USB ((Full Speed??12Mbps) host 1ch, forma del conector: TIPO-A, aplicaciones: transferencia de datos, para almacenamiento

• Tarjeta CF: CompactFlash slot 1ch, forma del conector: TIPO, aplicaciones: transferencia de datos, almacenamiento de datos, GOT para arranque

• El juego de tarjetas de PC:

• Panel de funciones opcional: MESfunción de interfaz para 1ch

• Tabla de memoria:

• Unidad de expansión: unidad de comunicación / unidad de opción de montaje 2ch

• El interruptor interruptor1

• Comutación 2

• Buzzeroutput: Un solo timbre (el sonido es ajustable)

• Estructura de protección: sección delantera: IP67F (JEM1030), interior de la placa: IP2X (JEM1030)

• Las dimensiones exteriores: 316 (W) × 242 (H) × 52 (D) [mm]

• Las dimensiones del panel de corte: 302 (W) × 228 (H) [mm]

• Masa ((sin incluir el soporte de montaje): 2,7[kg]

• Temperatura ambiente

• Display: 0 ~ 50 °C

• Excepto la unidad de visualización: 0 ~ 55 °C

• Temperatura de almacenamiento: -20 °C ~ 60 °C

• Temperatura ambiente: 10 ~ 90% RH, no condensante

• Humedad ambiente de almacenamiento: 10 ~ 90% RH, no condensante

• Resistencia a las vibraciones: Conformidad: conforme a la norma JIS B 3502, CEI 61131-2

• Resistencia a las vibraciones: Si hay vibraciones intermitentes: media amplitud 3,5 mm, el número de barridos en dirección X, Y, Z 10 veces, aceleración 9,8 M / S 2, el número de barridos X, Y,Z en cada dirección 10 veces

• Resistencia a las vibraciones: Si hay una vibración continua: media amplitud 1,75 mm, aceleración 4,9 mm/s2

• Impacto: de acuerdo con la norma B 3502 JIS, IEC 61131-2 (147M / S 2, XYZ 3 direcciones tres veces cada una)

• Uso: humo de petróleo, gas corrosivo, no hay gas inflamable, no es un polvo de terrible continuidad, que no es afectado por la luz solar directa (así como durante el almacenamiento)

• Alturas de funcionamiento: menos de 2000 m

• Ubicación de la instalación: Panel de control

• Categoría de sobrevoltaje: II abajo

• Grado de contaminación: 2 o menos

• Sistema de refrigeración: auto-refrigeración

• La tensión de la fuente de alimentación de entrada: AC100 ~ 240V (+ 10%, - 15%)

• Frecuencia de entrada: 50 /60 Hz ± 5%

• La potencia máxima aparente de entrada: 110VA (en la carga máxima)

• Consumo de energía en tiempo normal: 46 W o menos

• Cuando la luz de fondo se apaga: 32W o menos

• Corriente de entrada: 28A o menos (4 ms) (a plena carga)

• Tiempo permitido de interrupción momentánea de la corriente: dentro de 20 ms (o más AC100V)

• Imunidad al ruido: voltaje de ruido 1500 Vp-p, amplitud de ruido 1 μs, debido al simulador de ruido de frecuencia de ruido25 ~ 60 Hz

• Válvulas de resistencia: el terminal de alimentación se conecta a tierra entre AC1500V y 1 minuto

• Resistencia al aislamiento: 10 MO o más en el extremo de la fuente de alimentación

• Tamaño del cable aplicable: 2 0,75 [Mm 2]

• M3 terminales RAV1.25-3 del tornillo, V2-S3.3, V2-N3A, FV2-N3A

• Torque con apretamiento adecuado (tornos de bloque terminal): 0,5 ~ 0,8 [N · m]

• tierra: Clase DA tierra (100o o menos), que permite la conexión a la tabla cuando la tierra no puede

• Tipo de montaje: estándar

• Peso de envío: 3,7 kg

Especificaciones
