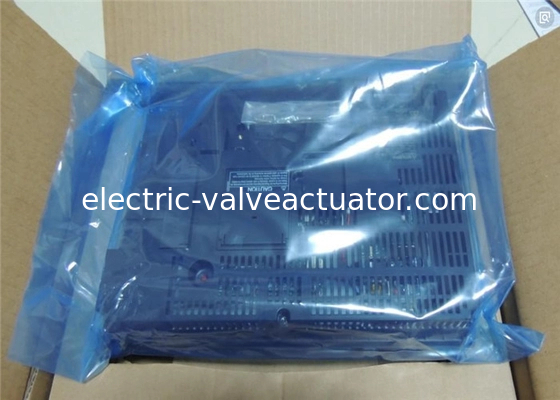

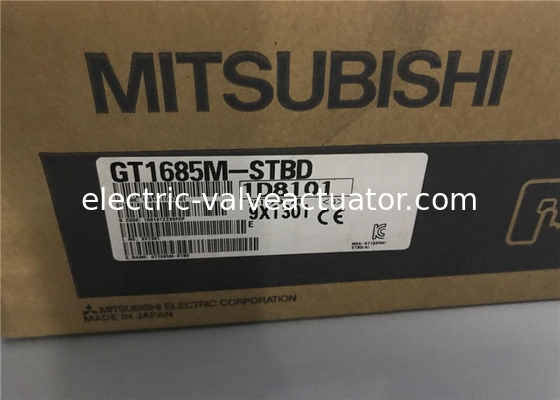

Interfaces Hombre-Máquina GT16 GT1685M-STBD de la serie GOT1000 Mitsubishi 800 x 600 (SVGA)

GOT1000 series GT16 GT1685M-STBD Interfaces Hombre-Máquina Mitsubishi 800 x 600(SVGA)

Descripción detallada del producto

• Fabricante: Mitsubishi Electric

• GT1685M-STBD

• GOT1000 series GT16

• Tipo de modelo: 65.536 colores

• Tipo dedicado: Compatible con multimedia

• Tamaño de la memoria: 15MB

• Tamaño de la pantalla (Resolución): 800 x 600 (SVGA)

• Tipo de dispositivo de visualización: TFT color (Alta intensidad, Amplio ángulo de visión)

• Tipo de color del panel: Negro

• Tipo de alimentación: 24VDC

• Voltaje de alimentación de entrada: 24VDC (+25%, -20%)

• Consumo de energía: 40W o menos

• Consumo de energía con retroiluminación apagada: 26W o menos

• Corriente de irrupción: 12A o menos (55ms, a carga máxima)

• Tiempo de fallo instantáneo permisible: Dentro de 10ms

• Resistencia al ruido: Voltaje de ruido 500Vp-p, ancho de ruido 1µs por simulador de ruido con frecuencia de ruido de 25 a 60Hz

• Tensión de resistencia: 500VDC durante 1 minuto entre el terminal de alimentación y la tierra

• Resistencia de aislamiento: 10MO o superior con un comprobador de resistencia de aislamiento (500VDC entre el terminal de alimentación y la tierra)

• Tamaño de cable aplicable: 0.75 a 2 [mm²]

• Terminal de abrazadera: Terminales de abrazadera para tornillo M3 RAV1.25-3, V2-S3.3, V2-N3A, FV2-N3A

• Par de apriete (Tornillos de terminal del bloque de terminales): 0.5 a 0.8 [N·m]

• Número de modelo: GT1685M-STBD

• Pantalla (1*) Tipo: LCD color TFT (alto brillo, amplio ángulo de visión)

• Tamaño de pantalla: 15" : 12.1"

• Resolución (Puntos): 800 x 600 SVGA

• Tamaño de pantalla (An x Al) mm: 246 x 184.5

• Número de caracteres mostrados: Fuente estándar de 16 puntos: 50 caracteres x 37 líneas (2 bytes) Fuente estándar de 12 puntos: 66 caracteres x 50 líneas (2 bytes)

• Colores de pantalla 65.536

• Ángulo de visión (*2): Derecha/izquierda: 80°, Arriba: 60°, Abajo: 80°

• Intensidad (cd/m²): 470

• Ajuste de intensidad: Ajuste de 8 pasos

• Vida útil: Aprox. 52.000 horas (temperatura ambiente de funcionamiento: 25°C)
