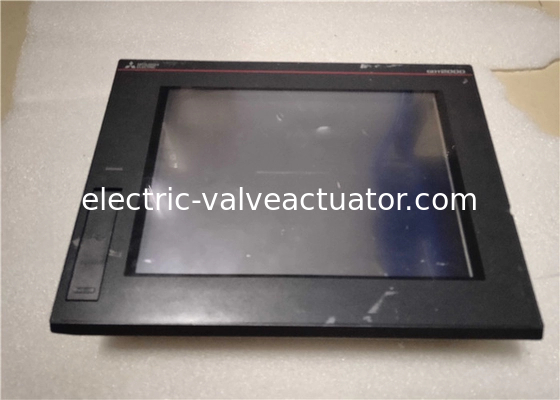

Pantalla táctil GT2708-STBA Interfaz de máquina humana de Mitsubishi GOT 2000

Pantalla táctil GT2708-STBA Interfaz hombre-máquina Mitsubishi GOT 2000

Descripción detallada del producto

Detalle rápido

Especificaciones

• Autónomo: 15W

• Autónomo sin retroiluminación: 10W

• Corriente de irrupción: 60A o menos (2ms, temperatura ambiente 25°C, carga máxima)

• Tiempo de fallo instantáneo permisible: Dentro de 20ms (100VAC o más)

• Resistencia al ruido: Tensión de ruido 1500Vp-p, ancho de ruido 1µs por simulador de ruido con frecuencia de ruido de 25 a 60Hz

• Tensión de resistencia: 1500VAC durante 1 minuto entre el terminal de alimentación y tierra

• Resistencia de aislamiento: 10MO o superior con un comprobador de resistencia de aislamiento (500VDC entre el terminal de alimentación y tierra)

• Tamaño de cable aplicable: 0,75 a 2 [mm²]

• Terminal de abrazadera: Terminales de abrazadera para tornillo M3 RAV1.25-3, V2-S3.3, V2-N3A, FV2-N3A

• Par de apriete (Tornillos de terminal del bloque de terminales): 0,5 a 0,8 [N·m]

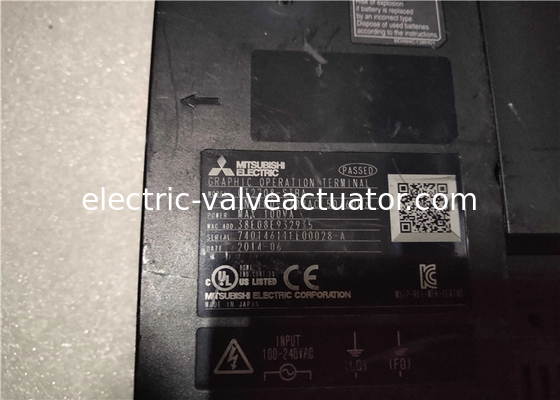

• Número de modelo: GT2708-STBA

• Sección de visualización (*1, *2) Tipo: LCD a color TFT

• Tamaño de pantalla: 8.4"

• Resolución (puntos): 800 x 600 SVGA

• Tamaño de pantalla (An x Al) mm: 170,9 x 128,2

• Número de caracteres: fuente estándar de 16 puntos:

• : 50 caracteres x 37 líneas (2 bytes) fuente estándar de 12 puntos:

• : 66 caracteres x 50 líneas (2 bytes

• Colores de pantalla: 65536 colores

• Ajuste de intensidad: ajuste de 32 niveles

• Retroiluminación - Tipo: LED (no reemplazable)

• Retroiluminación - Vida útil: Aprox. 60000 horas o más (Tiempo para que la intensidad de la pantalla alcance el 50% a una temperatura ambiente de 25°C) (*4)

• Panel táctil (*3) Tipo: Película resistiva analógica

• Panel táctil (*3) Tamaño de tecla (puntos): Mínimo 2 x 2 puntos (por tecla) (*7)

• Panel táctil (*3) Pulsación simultánea: Máximo 2 puntos

• Panel táctil (*3) Vida útil: 1 millón de veces o más (fuerza de funcionamiento 0,98 N o menos)

• Color del panel: Negro

• Capacidad de memoria del usuario: Memoria para almacenamiento (ROM): 57MB, Memoria para funcionamiento (RAM): 128MB

• Vida útil (N.º de escrituras): 100000 veces

• Precisión del reloj interno: ±90 seg/mes (temperatura ambiente 25°C)

• Tipo de batería: Batería de litio GT11-50BAT

• Duración de la batería: Aprox. 5 años (temperatura ambiente 25°C)

• Interfaz integrada RS-232: 1 canal Velocidad de transmisión: 115200/57600/38400/19200/9600/4800bps Forma del conector: D-sub de 9 pines (macho)

• Interfaz integrada RS-422/485: 1 canal Velocidad de transmisión: 115200/57600/38400/19200/9600/4800bps Forma del conector: D-sub de 9 pines (hembra)

• Interfaz integrada Ethernet: 1 canal Método de transferencia de datos: 10BASE-T/100BASE-TX Forma del conector: RJ-45 (conector modular)

• Interfaz integrada USB (Host): 2 canales (frontal/trasero)

• : Velocidad máxima de transferencia: Alta velocidad 480Mbps Forma del conector: USB-A

• Interfaz integrada USB (Dispositivo): 1 canal (frontal)

• : Velocidad máxima de transferencia: Alta velocidad 480Mbps Forma del conector: USB Mini-B

• Interfaz integrada Tarjeta SD: 1 canal Compatible con SDHC (máximo 32GB)

• Interfaz integrada Interfaz de extensión (*6): Para montaje de unidad de comunicación/unidad opcional

• Interfaz integrada E/S de extensión auxiliar: Para montaje de unidad opcional

• Interfaz integrada Interfaz lateral: Para montaje de unidad de comunicación

• Salida de zumbador: Tono único (tono, longitud del tono ajustable)

• LED de alimentación: Color de emisión: 2 colores (azul, naranja)

• Construcción de protección: Frontal: IP67F (*5,*8) En el panel de control: IP2X

• Dimensiones externas (An x Al x Pr) mm: 241 x 194 x 52

• Recorte del panel (An x Al) mm: 227 x 176

• Peso (kg) Excluye los soportes de montaje: 1,5

• Paquete de software aplicable: GT Works3 Versión 1.100E o posterior

• Peso de envío: 3 Kg

Modelos de alta especificación con control multitáctil/gestos

Los terminales operativos de la serie GT27 ofrecen pantallas LCD TFT con 65K colores y tamaños de pantalla de 5,7", 8,4", 10,4", 12,1" y 15" con resolución VGA/SVGA/XGA y hasta 128MB de memoria interna. Todos los terminales vienen con interfaces Ethernet, USB, RS232 y RS422/485 y ranura para tarjetas SD. Además, el GT27 puede equiparse con interfaces opcionales como CC-Link IE, CC-Link IE Field, CC-Link, MELSECNET/H y una conexión directa al bus PLC.

Los modelos especiales del GT27 con los tamaños de 10,4" y 12,1" están disponibles con un marco blanco y sin la interfaz USB frontal, ideales para aplicaciones de alimentos y bebidas.

El GT27 ofrece varias funciones predefinidas de diagnóstico y solución de problemas, como copia de seguridad/restauración, monitor de programa PLC, monitor de servo/movimiento, monitor SFC de movimiento y monitor CNC.
