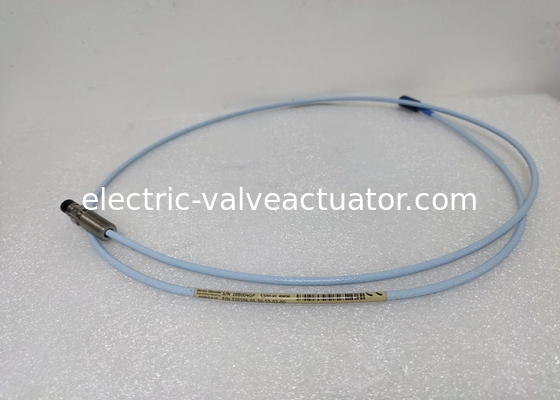

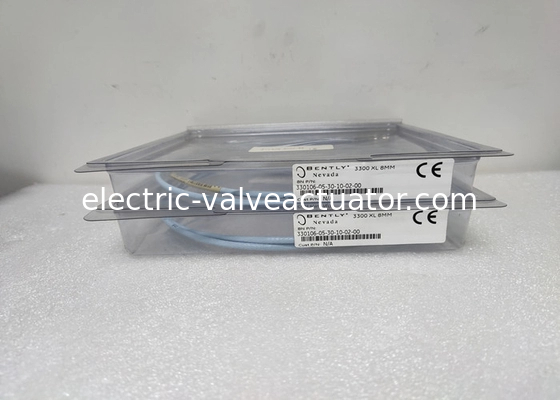

Sensor de sonda proximitor Bently Nevada 330106-05-30-10-02-00 3300XL 8mm, sondas de montaje inverso

Bently Nevada Proximitor Probe Sensor 330106-05-30-10-02-00 3300XL 8 mm Proyectores de montaje inverso

Especificaciones

Salvo que se indique lo contrario, las siguientes especificaciones son para un sensor de proximidad de 8 mm 3300 XL, cable de extensión y sonda de 8 mm entre +18 °C y +27 °C (+64 °F a +80 °F), con una fuente de alimentación de -24 Vdc.,Una carga de 10 kilos Ω, un objetivo de acero AISI 4140 y una sonda con un espacio de 1,27 mm (50 mils). Las características de rendimiento son aplicables a sistemas que consisten únicamente en componentes de 8 mm 3300 XL.Las especificaciones de precisión e intercambiabilidad del sistema no se aplican cuando se utiliza un sistema de transductores calibrado para cualquier objetivo que no sea un objetivo de acero Bently Nevada AISI 410..

Información sobre el pedido

Proyectores de montaje inverso de 3300 XL de 8 mm

Las demás fibras sintéticas
Las demás fibras sintéticas

Descripción de las opciones

C:Opción de longitud total

050.5 metros (1.6 pies)
101.0 metros (3,3 pies)
151.5 metros (4.9 pies)
202.0 metros (6,6 pies)
505.0 metros (16,4 pies)
1909.0 metros (29,5 pies)

D:Opción de conector

02Conector coaxial en miniatura de ClickLoc
12Conector coaxial ClickLoc en miniatura, cable FluidLoc

Nota:Las opciones de cable FluidLoc -10 y -12 no son necesarias en la gran mayoría de las instalaciones 330105 y 330106 debido a la presencia de la funda de la sonda.Considere cuidadosamente la aplicación antes de ordenar las opciones de cable FluidLoc

E:Opción de aprobación de la agencia

00No es necesario
05Aprobaciones múltiples

Descripción

Sistema del transductor

El sistema de transductor de proximidad 3300 consta de:

• una sonda 3300 XL de 8 mm o una sonda 3300 de 5 mm
• un cable de extensión 3300 XL
• un sensor de proximidad 3300

El sistema proporciona un voltaje de salida directamente proporcional a la distancia entre la punta de la sonda y la superficie conductora observada.Es capaz de realizar mediciones estáticas (posición) y dinámicas (vibración), y se utiliza principalmente para las aplicaciones de medición de vibraciones y posición en máquinas con película de fluido, así como para las aplicaciones de medición de velocidad y keyphasor.
El sistema proporciona una salida de señal precisa y estable en un amplio rango de temperaturas.Todos los sistemas de transductor de proximidad 3300 alcanzan este nivel de rendimiento, al tiempo que permiten la intercambiabilidad completa de la sonda.El cable de extensión y el sensor de proximidad no requieren el ajuste de componentes individuales o la calibración en banco.

Sensor de proximidad

El sensor de proximidad 3300 XL incorpora numerosas mejoras en comparación con los diseños anteriores.También se puede montar en una configuración de montaje de panel tradicionalLa base de montaje para ambas opciones proporciona aislamiento eléctrico.eliminación de la necesidad de placas aislantes separadas.
El sensor de proximidad 3300 XL es altamente inmune a las interferencias de radiofrecuencia, lo que permite la instalación en carcasas de fibra de vidrio sin efectos adversos de las señales de radiofrecuencia cercanas.Mejora de la inmunidad RFI/EMI permite que el sensor de proximidad 3300 XL obtenga la homologación europea del marcado CE sin necesidad de conductos especiales blindados o carcasas metálicasLas tiras de terminales SpringLoc 3300 XL's no requieren herramientas especiales de instalación y facilitan la instalación más rápidamente.conexiones de cableado de campo más robustas mediante la eliminación de mecanismos de sujeción de tipo tornillo que pueden aflojar.

Proba de proximidad y cable de extensión

La sonda 3300 XL y el cable de extensión también reflejan mejoras con respecto a los diseños anteriores.El cable de la sonda incorpora un diseño patentado CableLoc* que proporciona una fuerza de tracción de 330 N (75 lbf) para fijar con mayor seguridad el cable de la sonda y la punta de la sondaTambién puede pedir sondas de 8 mm y cables de extensión 3300 XL con una opción de cable FluidLoc* opcional.Esta opción evita que el aceite y otros líquidos salgan de la máquina a través del interior del cable.

Otras informaciones de pedido de sondas de proximidad

3300 XL 8 mm Proximidad de las sondas, métrica:

3301033300 XL Proba de 8 mm, M10 x 1 hilo, sin blindaje3
3301043300 XL Proba de 8 mm, M10 x 1 hilo, con blindaje3

El número de la parte AXX-BXX-CXX-DXX-EXX

Descripción de las opciones

A: Opción de longitud sin hilos

Nota: La longitud sin hilos debe ser al menos 20 mm menor que la longitud de la caja.

Orden en incrementos de 10 mm.

Configuración de longitud:

• longitud máxima sin hilos: 230 mm
• Duración mínima sin hilos: 0 mm

Ejemplo: 0 6 = 60 mm

B: Opción de longitud general del caso

Orden en incrementos de 10 mm.

Configuraciones métricas de hilo:

• Duración máxima: 250 mm
• Duración mínima: 20 mm

Ejemplo: 0 6 = 60 mm

C:Opción de longitud total

050.5 metros (1.6 pies)
101.0 metros (3,3 pies)
151.5 metros (4.9 pies)
202.0 metros (6,6 pies)
505.0 metros (16,4 pies)
909.0 metros (29,5 pies)

D:Opción de tipo de conector y cable

01Conector coaxial ClickLoc en miniatura con protector de conector, cable estándar
02Conector coaxial ClickLoc en miniatura, cable estándar
11Conector coaxial en miniatura ClickLoc con protector de conector, FluidLoccable

12Conector coaxial en miniatura de ClickLoc, cable de FluidLoc

E:Opción de aprobación de la agencia

00No es necesario

05Aprobaciones múltiples
