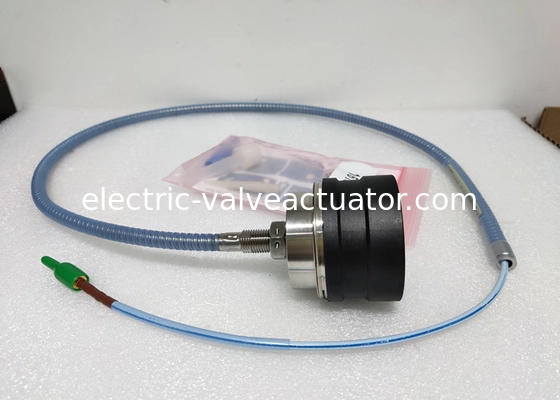

Sonda de proximidad Bently Nevada 3300 XL 50 mm 330876-01-10-01-00 Sistema transductor 1.0 metro

Bently Nevada 3300 XL 50 mm Proximidad Probe 330876-01-10-01-00 Sistema de transductor 1,0 metros

Especificaciones

Salvo que se indique lo contrario, las siguientes especificaciones se refieren a un sensor de proximidad de 50 mm 3300 XL, cable de extensión y sonda entre 0 °C y +45 °C (+32 °F a +113 °F), con una fuente de alimentación de -24 Vdc,una carga de 10 kΩ, un blanco de acero AISI 4140 suministrado por Bently Nevada con un diámetro de 102 mm o más.Las especificaciones de precisión e intercambiabilidad del sistema no se aplican cuando se utiliza un sistema de transductores calibrado para cualquier objetivo que no sea un objetivo de acero Bently Nevada AISI 410..

Información sobre el pedido

3300 XL 50 mm Proximidad de la sonda:

Las demás partidas del anexo I del Reglamento (CE) n.o 765/2008 se sustituyen por las siguientes:

Descripción de las opciones

A:Opción de tipo de estuche de la sonda

011⁄2-20 Salida recta del hilo
02M14x1.5 Salida recta del hilo
03Liso 1,99 en la salida lateral

B:Opción de longitud total

101.0 metros (3,3 pies)
505.0 metros (16,4 pies)
909.0 metros (29,5 pies)

C:Opción de blindaje

00Cables fluidos de alta temperatura
01Cable FluidLoc de alta temperatura con blindaje

D:Opción de aprobación de la agencia

00No hay aprobación
05Aprobaciones múltiples (en trámite)

Los modelos:

Descripción

El sistema de transductor de 50 mm 3300 XL se compone de una sonda de 50 mm separada, un cable de extensión y un sensor de proximidad de 50 mm 3300 XL.La bobina de gran diámetro da a este sistema un rango lineal máximo de 27.9 mm (1100 mils), el rango lineal más largo de la línea de transductores de corriente remoto de Bently Nevada. This linear range makes the 3300 XL 50mm Transducer System ideal for measuring the differential expansion (DE) or rotor expansion (RX) of large steam turbine generators that results from the difference in growth rates between the turbine rotor and the machine stator (casing).

Medir la expansión diferencial La medición de la expansión diferencial se realiza mediante el uso de dos transductores de proximidad que observan un collar o rampa a cierta distancia del rodamiento de empuje.Los arreglos típicos de montaje del transductor que requieren el transductor de largo alcance lineal de 3300 XL 50 mm incluyen:
• Dos transductores observando el mismo lado de un collar.
• Dos transductores de entrada complementarios que observan lados opuestos de un collar, duplicando efectivamente el rango de DE medible.

Los criterios para seleccionar un método de montaje son el tamaño del objetivo disponible, la cantidad esperada de movimiento axial del rotor y el tipo de objetivo DE que existe en la máquina.Si la altura del cuello es suficiente y el rango de medición total requerido es inferior a 1.1 pulgadas (28 mm), la configuración preferida para las mediciones redundantes es utilizar dos transductores que observen el mismo lado de un collar.Se requiere un alcance total de 2 pulgadas (28 mm a 56 mm), instalar los transductores de forma complementaria en lados opuestos del rotor.

Compatibilidad del sistema

La sonda de 50 mm 3300 XL viene en tres configuraciones de caja y rosca para reemplazar físicamente todos los sistemas estándar de 7200 50 mm (incluidas las sondas de salida laterales y traseras).Los soportes de montaje estándar del estilo 7200 todavía están disponibles como accesoriosAdemás, también está disponible un nuevo soporte para adaptar la sonda a la base de montaje deslizante del transductor integral DE de 50 mm.394 V/mm (10 mV/mil) de salida idéntica a la de los sistemas 7200 y 50 mm DE IntegralEn la actualización de los sistemas anteriores, cada componente del sistema de transductores (sonda, cable de extensión,y Proximitor Sensor) deben sustituirse por componentes de 3300 XL de 50 mm..

Proba de proximidad y cable de extensión

La sonda 3300 XL de 50 mm está diseñada para sobrevivir a los ambientes de DE de las turbinas de vapor más duras. Puede funcionar continuamente y mantener su precisión a altas temperaturas de hasta 200 ° C (392 ° F),y puede soportar altas temperaturas intermitentes de hasta 250 °C (482 °F)La sonda de 50 mm tiene un sello frontal y trasero que, combinado con el cable FluidLoc de alta temperatura (norma en todas las sondas de 50 mm), impide que la humedad ingrese a la punta de la sonda.Los conectores especiales ClickLoc de alta temperatura también son estándar en la sonda y el cable de extensiónCada sonda y cable vienen con protectores de conector y una herramienta de instalación de protector de conector desechable para garantizar que los conectores permanezcan libres de contaminación.El conector ClickLoc en el conducto de la sonda cuenta con un collar extraíble que facilita el enrutamiento del cable a través de espacios libres apretados.

La sonda 3300 XL de 50 mm está disponible en estilos de caja de salida recta con hilos ingleses 1⁄2-20 o hilos métricos M14x1.5, incluida una tuerca con agujeros de alambre de seguridad preperforados.La sonda de salida lateral tiene dos 1⁄4-20 agujeros de montaje en la parte trasera de la caja de la sondaTanto para las sondas de salida recta como para las de salida lateral, el diámetro total de la caja es de 1,99 pulgadas.

Sensor de proximidad

El sensor de proximidad de 50 mm 3300 XL1 tiene las mismas características avanzadas que todos los sensores de proximidad 3300 XL.Su diseño delgado le permite ser montado en una instalación de alta densidad DIN-rail o una configuración de montaje de panel más tradicionalLa inmunidad RFI/EMI mejorada permite que el sensor 3300 XL Proximitor® obtenga la homologación europea del marcado CE sin ninguna consideración especial de montaje.Esta inmunidad RFI evita que el sistema del transductor se vea afectado negativamente por las señales de radio de alta frecuencia cercanasLas tiras terminales SpringLoc® del sensor proximador no requieren herramientas de instalación especiales y facilitan conexiones de cableado de campo más rápidas y altamente robustas.
