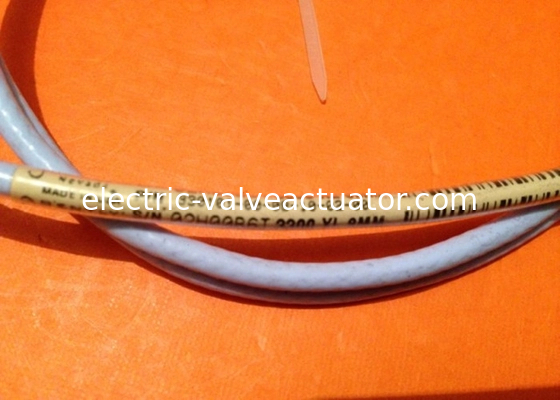

Bently Nevada Proximity PROBE 330101-00-08-10-02-00 3300 XL 8MM 3/8-24 hilo UNF nuevo

SONDA de proximidad Bently Nevada 330101-00-08-10-02-00 3300 XL 8MM rosca 3/8-24 UNF NUEVO

Información de pedido para sondas

Sondas de proximidad 3300 XL 8 mm:

330101 Sonda 3300 XL 8 mm, rosca 3/8-24 UNF, sin blindaje2

330102 Sonda 3300 XL 8 mm, rosca 3/8-24 UNF, con blindaje2

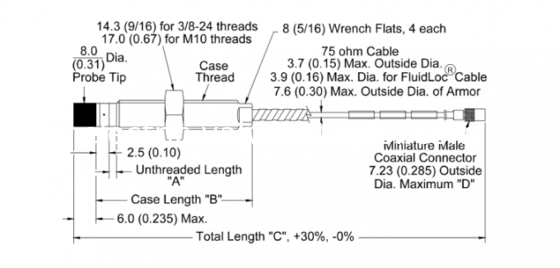

Número de pieza-AXX-BXX-CXX-DXX-EXX

A: Opción de longitud sin rosca

Nota: La longitud sin rosca debe ser al menos 0,8 pulgadas menos que la longitud de la carcasa.

Ordene en incrementos de 0,1 pulg. Configuraciones de longitud: Longitud máxima sin rosca: 8,8 pulg. Longitud mínima sin rosca: 0,0 pulg. Ejemplo: 0 4= 0,4 pulg.

B: Opción de longitud total de la carcasa

Ordene en incrementos de 0,1 pulg. Configuraciones de longitud roscada: Longitud máxima de la carcasa: 9,6 pulg. Longitud mínima de la carcasa: 0,8 pulg. Ejemplo: 2 4 = 2,4 pulg.

C: Opción de longitud total

05 0,5 metros (1,6 pies)
10 1,0 metro (3,3 pies)
15 1,5 metros (4,9 pies)
20 2,0 metros (6,6 pies)
30 3,0 metros (9,8 pies)
50 5,0 metros (16,4 pies)
90 9,0 metros (29,5 pies)

Nota:

La opción de longitud de 3 metros solo está disponible en las sondas 330101 y están diseñadas para usarse solo con el sensor Proximitor de 9 metros.

Las sondas de 5 metros están diseñadas para usarse solo con el sensor Proximitor de 5 metros.

D: Opción de conector y tipo de cable

01 Conector coaxial en miniatura ClickLoc con protector de conector, cable estándar.
02 Conector coaxial en miniatura ClickLoc, cable estándar.
11 Conector coaxial en miniatura ClickLoc con protector de conector, cable FluidLoc.
12 Conector coaxial en miniatura ClickLoc, cable FluidLoc.

E: Opción de aprobación de la agencia

00 No requerido
05 Aprobaciones CSA, ATEX, IECEx

Descripción

Sonda de proximidad y cable de extensión

La sonda y el cable de extensión 3300 XL también reflejan mejoras con respecto a los diseños anteriores. Un método de moldeo patentado TipLoc* proporciona una unión más robusta entre la punta de la sonda y el cuerpo de la sonda. El cable de la sonda incorpora un diseño patentado CableLoc* que proporciona 330 N (75 lbf) de resistencia a la tracción para fijar de forma más segura el cable de la sonda y la punta de la sonda. También puede pedir sondas y cables de extensión 3300 XL de 8 mm con una opción de cable FluidLoc* opcional. Esta opción evita que el aceite y otros líquidos se filtren de la máquina a través del interior del cable.

Sistema transductor

El sistema transductor de proximidad 3300 consta de:

• una sonda 3300 XL de 8 mm o una sonda 3300 de 5 mm
• un cable de extensión 3300 XL
• un sensor Proximitor 3300

El sistema proporciona una tensión de salida directamente proporcional a la distancia entre la punta de la sonda y la superficie conductora observada. Es capaz de realizar mediciones tanto estáticas (posición) como dinámicas (vibración), y se utiliza principalmente para aplicaciones de medición de vibración y posición en máquinas con cojinetes de película fluida, así como en aplicaciones de medición de Keyphasor y velocidad.

El sistema proporciona una salida de señal precisa y estable en un amplio rango de temperaturas. Todos los sistemas transductores de proximidad 3300 logran este nivel de rendimiento al tiempo que permiten la intercambiabilidad completa de la sonda, el cable de extensión y el sensor Proximitor sin la necesidad de emparejar componentes individuales o calibración en banco.
