NUEVA sonda de proximidad Bently Nevada 3300 XL 8MM PROBE 330101-00-08-05-02-05 Sistema transductor

Nuevo Bently Nevada 3300 XL 8MM Proximidad Probe 330101-00-08-05-02-05 Sistema de transductor

Descripción

Proba de proximidad y cable de extensión

La sonda 3300 XL y el cable de extensión también reflejan mejoras con respecto a los diseños anteriores.El cable de la sonda incorpora un diseño patentado CableLoc* que proporciona una fuerza de tracción de 330 N (75 lbf) para fijar con mayor seguridad el cable de la sonda y la punta de la sondaTambién puede pedir sondas de 8 mm y cables de extensión 3300 XL con una opción de cable FluidLoc* opcional.Esta opción evita que el aceite y otros líquidos salgan de la máquina a través del interior del cable.

Sistema del transductor

El sistema de transductor de proximidad 3300 consta de:

• una sonda 3300 XL de 8 mm o una sonda 3300 de 5 mm
• un cable de extensión 3300 XL
• un sensor de proximidad 3300

El sistema proporciona un voltaje de salida directamente proporcional a la distancia entre la punta de la sonda y la superficie conductora observada.Es capaz de realizar mediciones estáticas (posición) y dinámicas (vibración), y se utiliza principalmente para las aplicaciones de medición de vibraciones y posición en máquinas con película de fluido, así como para las aplicaciones de medición de velocidad y keyphasor.

El sistema proporciona una salida de señal precisa y estable en un amplio rango de temperaturas.Todos los sistemas de transductor de proximidad 3300 alcanzan este nivel de rendimiento, al tiempo que permiten la intercambiabilidad completa de la sonda.El cable de extensión y el sensor de proximidad no requieren el ajuste de componentes individuales o la calibración en banco.

Información sobre el pedido de sondas

Proximidad de las sondas 3300 XL 8 mm:

3301013300 XL Proba de 8 mm, hilo 3/8-24 UNF, sin blindaje2

3301023300 XL Proba de 8 mm, hilo UNF 3/8-24, con blindaje2

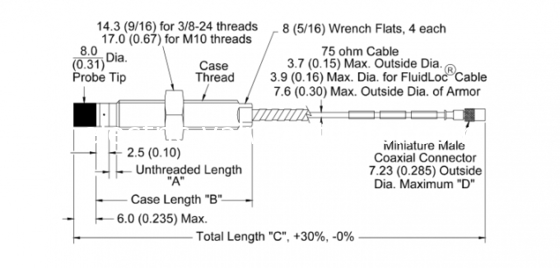

El número de la parte AXX-BXX-CXX-DXX-EXX

A:Opción de longitud sin hilos

Nota:La longitud sin hilos debe ser al menos 0,8 pulgadas inferior a la longitud de la caja.

Orden en incrementos de 0,1 en configuraciones de longitud:Largo no roscado máximo: 8.8 en Largo no roscado mínimo: 0.0 en Ejemplo: 0 4= 0.4 en

B:Opción de longitud total de la caja

Orden en incrementos de 0,1 en configuraciones de longitud de rosca:Duración máxima del estuche:9.6 inDuración mínima del estuche: 0,8 in Ejemplo: 2 4 = 2,4 in

C:Opción de longitud total

050.5 metros ((1.6 pies)
101.0 metros ((3.3 pies)
151.5 metros (4.9 pies)
202.0 metros (6,6 pies)
303.0 metros (9,8 pies)
505.0 metros (16,4 pies)
909.0 metros (29,5 pies)

Nota:

La opción de longitud de 3 metros solo está disponible en las sondas 330101 y están diseñadas para su uso solo con el sensor Proximitor de 9 metros.

Las sondas de 5 metros están diseñadas para ser utilizadas únicamente con el sensor de proximidad de 5 metros.

D:Opción de tipo de conector y cable

01Conector coaxial en miniatura ClickLoc con protector de conector, cable estándar.
02Conector coaxial ClickLoc en miniatura, cable estándar.
11Conector coaxial ClickLoc en miniatura con protector de conector, cable FluidLoc.
12Conector de ClickLoc coaxial en miniatura, cable de FluidLoc.

E:Opción de aprobación de la agencia

00No es necesario
05Las homologaciones CSA, ATEX e IECEx
