IC693CMM321 Controladores Ethernet Plc, SERIES 90-30 Io Modulo Ethernet 4 canales

Controlador lógico programable PLC IC693CMM321 GE FANUC SERIE 90-30 Módulo de interfaz Ethernet

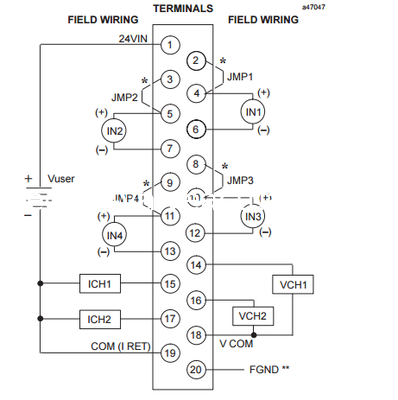

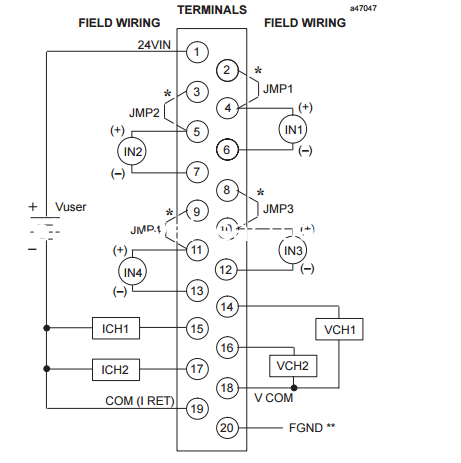

El módulo de entrada/salida de combinación de corriente/voltaje analógico proporciona hasta 4 canales de entrada diferenciales de corriente o voltaje y 2 canales de salida de un solo extremo con salidas de bucle de corriente o salidas de voltaje. Cada canal se puede configurar individualmente para el rango de corriente o voltaje, según corresponda, requerido para su aplicación. Toda la configuración del módulo se realiza a través de software, excepto por un puente requerido para seleccionar el modo de entrada de corriente. Todos los rangos se pueden configurar utilizando la función de configurador de software de programación Logicmaster 90-30/20/Micro o el Programador de mano de la serie 90-30.

Tenga en cuenta que en la descripción de este módulo, el módulo se denominará simplemente Módulo combinado analógico.

Cada entrada analógica es capaz de proporcionar cinco rangos de entrada (dos de voltaje y tres de corriente), que son:

• 0 a +10 voltios (unipolar) - rango predeterminado para los canales de entrada y salida.
• –10 a +10 voltios (bipolar)
• 0 a 20 mA 4 a 20 mA
• 4 a 20 mA Mejorado

El rango de entrada predeterminado es el modo de voltaje de 0 a +10 voltios (unipolar) con datos de usuario escalados de modo que 0 V corresponde a una cuenta de 0 y 10 V corresponde a una cuenta de 32767.

Cada salida analógica es capaz de proporcionar cuatro rangos de salida (dos de voltaje y dos de corriente):

• 0 a +10 voltios (unipolar) - rango predeterminado para los canales de entrada y salida.
• –10 a +10 voltios (bipolar)
• 0 a 20 miliamperios
• 4 a 20 miliamperios

DETALLES RÁPIDOS

1. Marca:GE
2. Modelo:IC693CMM321
3. Lugar de origen: EE. UU.

DESCRIPCIÓN

Las salidas se pueden configurar para mantener el último estado o para restablecerse al extremo inferior de su rango si se interrumpe la alimentación del sistema. Las salidas también se pueden configurar para operar en modo de rampa por comando del programa de aplicación. En el modo de rampa, la transición del canal de salida a un nuevo valor durante un período de tiempo, en lugar de tomar el nuevo valor inmediatamente. Se pueden establecer límites de alarma altos y bajos para todos los canales de entrada y se puede informar una falla de cable abierto (modos de salida de corriente) a la CPU para cada canal de salida. Los módulos ALG442 en bastidores RX3i admiten actualizaciones de firmware en el campo.

ESPECIFICACIONES

Número de canales de entrada:4 diferenciales
Rangos de entrada:0 a 20 mA / 4 a 20 mA / 4 a 20 mA Mejorado
Resolución 0 a +10V:2,5 mV (1 LSB = 2,5 mV)
Resolución -10 a +10V:5 mV (1 LSB = 5 mV)
Respuesta del filtro de entrada:29 Hz
Consumo de corriente de la fuente interna de +5 V:95 mA
Consumo de corriente de la fuente de usuario externa:129 mA
Tipo de dispositivo:Entrada / Salida analógica, corriente / voltaje
Rango de voltaje de alimentación externo:20 a 30 VCC (24 VCC típico)
Rizado de voltaje:10%
Consumo de energía:95 mA de la fuente interna de +5 VCC, 150 mA de la fuente externa de +24 VCC
Tasa de actualización: Tasa de actualización:3 ms
Aislamiento, campo a plano posterior y a tierra del marco:250 VCA continuo; 1500 VCA durante 1 minuto
Salidas analógicas:Dos, de un solo extremo
Rangos de salida:0 a 20 mA, 4 a 20 mA
Capacitancia de carga de salida:2000 pF (máximo)
Inductancia de carga de salida:1 H (máximo)
