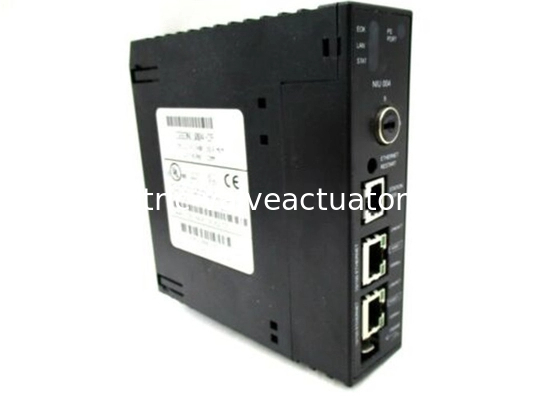

ElEl número de personas afectadas es el siguiente:es un GE FanucUnidad de interfaz de red Ethernet de la serie 90-30Esta funciona como una estación de datos global Ethernet (EGD), intercambiando datos de entrada y salida, estado y datos de control a través de la red.Conectores de 3 puertos, y una pestaña de conexión a tierra de escudo. La etiqueta de dirección Mac se puede ubicar en el exterior del módulo.IC693NIU004 ENUIviene conOcho LEDs.ElLos puertos EOK, LAN, STAT y PS indican el estado del módulo.Elotros cuatro LED están conectados a los dos puertos RJ-45El LED de alimentación no está relacionado con los puertos Ethernet, sino que sólo indica la presencia de tráfico a través de los puertos serie de la fuente de alimentación del módulo.Los LED EOK, LAN y STAT pueden estar encendidos/apagados parpadeando lentamente o parpadeando rápido.Estos indican el estado de las interfaces Ethernet, el tráfico en los puertos Ethernet (LED LAN) y que se ha producido un evento de excepción.Cada puerto RJ-45 viene con 2 LEDs al igual que usted encontraría en un puerto RJ-45 de PCEl que lleva la etiqueta LINK/ACT se enciende cuando el enlace está físicamente presente y parpadea cuando se detecta tráfico en ese puerto.El otro indicador etiquetado 100Mbps se enciende para indicar que la conexión es de 100Mbps

Detalles rápidos

OTROS PRODUCTOS superiores

El botón de reinicio de Ethernet tiene 2 funciones: realizar la prueba de LED y reiniciar.Esto incluye cualquier comunicación con otros dispositivos conectados al interruptor integrado.Cuando se presiona el botón de reinicio de Ethernet, los 7 LED se encienden simultáneamente. Uno debe asegurarse de que los LED se apaguen y enciendan. La interfaz luego realiza un reinicio.Se ejecuta el diagnóstico de potencia y se reinicia el software de la interfaz al estado operativo.

El puerto RS-232, de 6 pines, RJ-11 es para conectar un terminal o un emulador de terminal para acceder al software de gerente de estación en la interfaz Ethernet.La función Station Manager se utiliza para probar y solucionar problemas en las comunicaciones Ethernet.Emulador o cargador de software para el Ethernet.El usuario puede encontrar 2 puertos Ethernet RJ-45 en la NIU.Cada puerto detecta automáticamente la velocidad de datos (10Mbps o 100Mbps), medio o completo dúplex y la disposición de cableado: directa o cruzada.Los cables utilizados para conectarse a la ENUI pueden estar protegidos o no protegidos, directa o cruzada.Cabe señalar que los dos puertos Ethernet no deben conectarse al mismo dispositivo, ya que esto dará lugar a la duplicación de paquetes.Antes de utilizar la NIU Ethernet en la red, debe configurarse utilizando elCIMPLICITY Machine Edition Software de desarrollo de lógica.Se utiliza para:

• Asignación de una dirección IP a la ENUI
• Definir la máscara de subred, la pasarela predeterminada y la dirección del servidor de nombres
• Configuración de mensajes de intercambio global de datos Ethernet entre la ENIU y el controlador (s)

Instalación de la NIU Ethernet en la placa base de la CPU

• Asegúrese de que la fuente de alimentación de la placa base esté apagada.
• Alinear el módulo con la ranura 1 y el conector. Inclinar el módulo hacia arriba para que el gancho trasero superior del módulo se conecte a la ranura en la placa base.
• Balancee el módulo hacia abajo hasta que los conectores se acoplen y la palanca de bloqueo en la parte inferior del módulo se encaje, activando la muesca de la placa base.
• Hacer Compruebe el módulo para asegurarse de que está correctamente instalado.
• Conectar uno o ambos puertos Ethernet en la interfaz Ethernet a la red.
