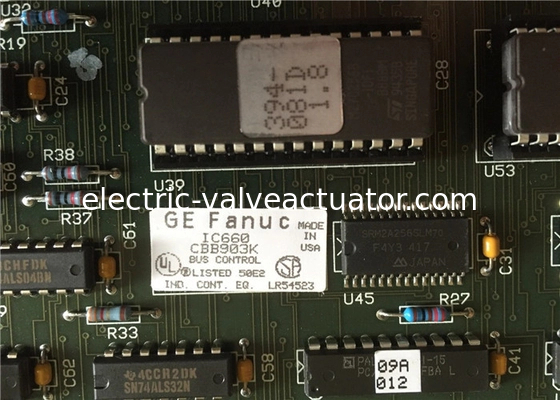

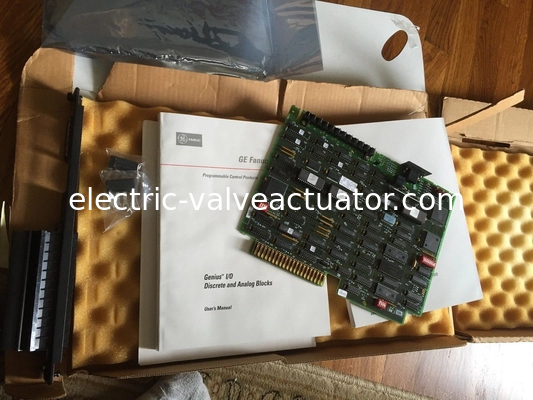

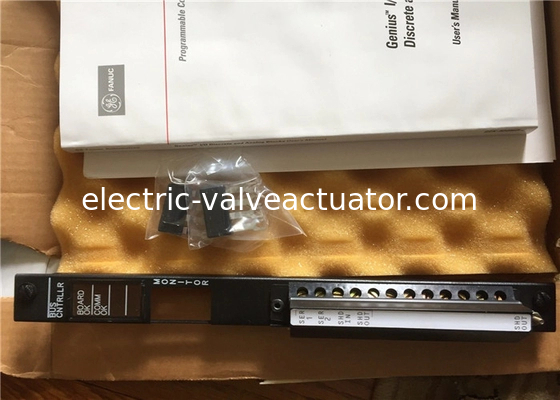

IC660CBB903K GE FANUC PLC controlador lógico serie seis controlador de bus de entrada y salida

Los módulos de control de BUS de la serie GE Fanuc IC660CBB90xx son una interfaz necesaria entre un PLC de la serie Six Plus y los bloques Genius I/O cuando se incluyen en el sistema de E/S de los PLC. El módulo del controlador de bus se puede colocar en cualquier ranura de E/S en la CPU o en un rack de E/S de alta capacidad ubicado en una estación de CPU o en una estación de E/S local hasta 2000 pies (600 metros) de la CPU. Se pueden colocar varios controladores de bus en un rack. Dado que cada controlador de bus consume 20 unidades de carga, se pueden colocar hasta 5 módulos en un rack de CPU o 10 módulos en un rack de E/S de alta capacidad.

Un controlador de bus se puede colocar en un rack de E/S en una estación de E/S remota si el tiempo de escaneo de la CPU es superior a 10 ms. Sin embargo, debido a la capacidad reducida del enlace de comunicaciones de E/S en serie, los comandos de ventana no serían compatibles. Cada controlador de bus puede interconectar hasta 30 bloques Genius I/O con la CPU de la serie Six Plus mediante comunicaciones de par trenzado de hasta 2000 pies (600 metros). El único límite para la cantidad de controladores de bus en cualquier sistema PLC es la capacidad de E/S de la CPU de la serie Six Plus. Cada controlador de bus, similar a cualquier módulo de E/S, tiene acceso a todas las referencias de E/S en su cadena de E/S.

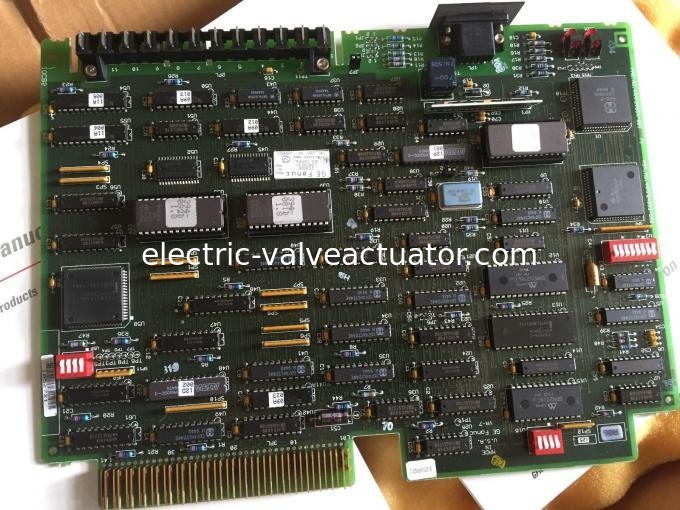

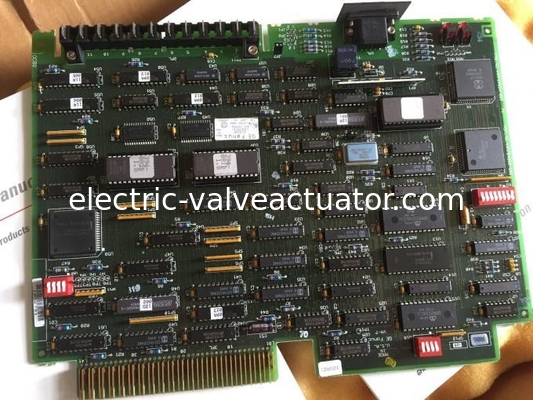

Un interruptor DIP de 4 segmentos ubicado en el módulo se utiliza para habilitar la selección de canal para el direccionamiento de E/S ampliado. Si se utiliza el direccionamiento normal (no ampliado) o si la selección de canal se realiza a través de los módulos transmisores de E/S, no es necesario configurar el interruptor.

El bus Genius I/O debe terminarse en el controlador de bus por su impedancia característica. La versión mejorada del controlador de bus proporciona tres impedancias seleccionables a bordo, 100Ω, 150Ω o 750Ω. Se utilizan tres puentes (JPI, JP2 y JP3) en el módulo para seleccionar uno de los valores enumerados o para seleccionar ninguna impedancia.
