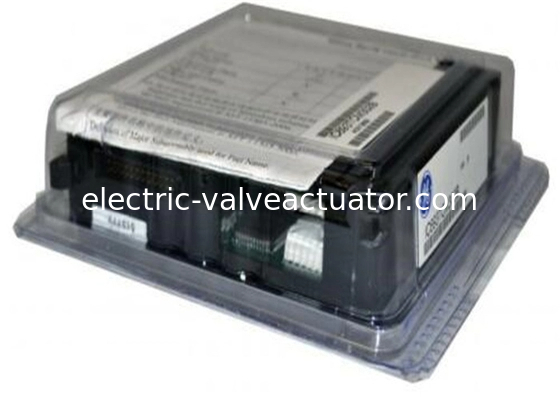

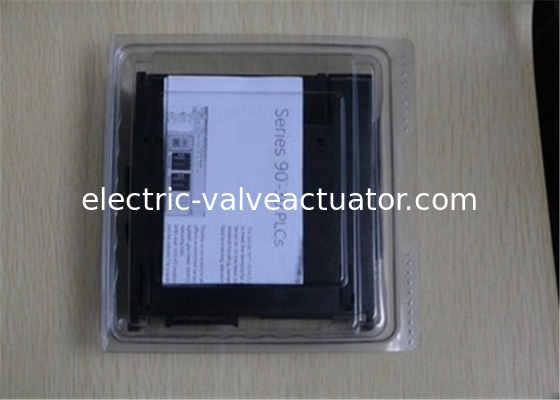

OBSOLETE GE GENUIS IC693TCM302 (FANUC) Módulo de control de tiempo Módulo de comunicaciones mejorado Genius

El módulo de comunicaciones del genio mejorado (GCM+), IC693CMM302,es un módulo inteligente que proporciona comunicaciones de datos globales automáticas entre un PLC de la serie 90-30 y hasta 31 otros dispositivos en un bus GeniusEl GCM+ se puede ubicar en cualquier placa base de la serie 90-30 de CPU estándar, placa base de expansión o placa base remota.se recomienda que el módulo se instale en la placa base de la CPU, ya que el tiempo de impacto de barrido del módulo GCM+ depende del modelo del PLC y de la placa base donde se encuentraNota: si un módulo GCM está presente en un sistema, no se pueden incluir módulos GCM+ en el sistema.Múltiples módulos GCM + se pueden instalar en un sistema PLC Serie 90-30 con cada GCM + que tiene su propio bus Genius que sirve hasta 31 dispositivos adicionales en el busPor ejemplo, esto permite que un PLC de la Serie 90-30 con tres módulos GCM+ intercambien datos globales con hasta otros 93 dispositivos Genius automáticamente.El módulo GCM+ puede utilizarse para diversas aplicaciones, como:: „ Monitoreo de datos por un ordenador personal o industrial. „ Monitoreo de datos de bloques de E/S de Genius (aunque no puede controlar bloques de E/S de Genius).„ Comunicaciones entre pares entre dispositivos en el bus. „ Comunicaciones maestro-esclavo entre dispositivos en el bus (emula E/S remota). El bus Genius se conecta a la placa terminal delante del módulo GCM+

Los LEDs en la parte delantera del GBC indican su estado de funcionamiento y deben estar encendidos durante el funcionamiento normal.Este LED se enciende después de que se completan los diagnósticos de encendido. COM Muestra el estado del bus de comunicaciones Genius. Este LED se enciende constantemente cuando el bus está funcionando correctamente. Parpadea por errores intermitentes del bus y se apaga por un bus fallido.También está apagado cuando no se ha recibido ninguna configuración de la CPU PLC.
