Módulo de control Ethernet ligero, Módulo de interfaz Ethernet IC693CMM321 en PLC

PLC Controlador Lógico Programable IC693CMM321 GE FANUC SERIE 90-30 Módulo de Interfaz Ethernet

El módulo de interfaz Ethernet GE IC693CMM321 conecta cualquier PLC de la serie 90-30 de GE a una LAN Ethernet. La interfaz Ethernet en el IC693 CMM321 permite capacidades de comunicación cliente o servidor.

Los módulos CMM321 más antiguos (versión -EF y anteriores) se comunican a través de un puerto transceptor externo en la parte inferior del módulo y un cable AAUI. Los módulos IC693CMM321 más nuevos (versión -EG y posteriores) tienen un puerto RJ-11 justo en la parte frontal del módulo. Podemos admitir cualquiera de las versiones del módulo; especifique qué tipo prefiere al realizar su pedido.

DETALLES RÁPIDOS

1. Marca:GE
2. Modelo:IC693CMM321
3. Lugar de origen: EE. UU.

DESCRIPCIÓN

• Controlador Lógico Programable
• GE Fanuc

• Módulo de Interfaz Ethernet



• „ Conectar directamente su PLC a una red Ethernet
• „ Iniciar la transferencia de datos al PLC desde otro dispositivo
• „ Comunicarse simultáneamente con múltiples dispositivos con hasta 16 conexiones de servidor
• „ Interactuar con otros dispositivos GE Fanuc, así como con dispositivos de otros proveedores
• „ Comunicarse desde una computadora host (u otro dispositivo de control)
• „ Diagnosticar y mantener su sistema utilizando herramientas de diagnóstico y gestión de estaciones

La interfaz Ethernet no es compatible con el Programador de Mano de la Serie 90-30/20/Micro. Se pueden instalar uno o dos módulos de interfaz Ethernet en cualquier placa base de la Serie 90-30.

La interfaz Ethernet se conecta a una red Ethernet a través de un transceptor externo habilitado para SQE
(GE Fanuc catálogo no. IC649AEA102 o IC649AEA103 o equivalente. Ver Apéndice

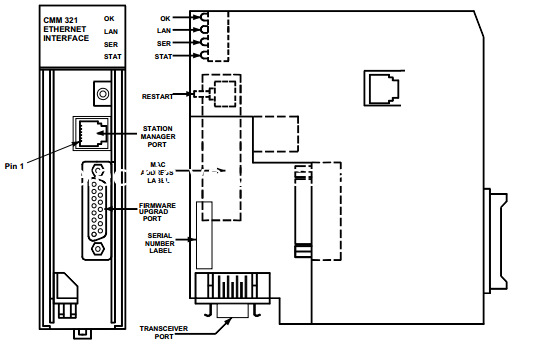

J). La siguiente figura muestra el diseño de la interfaz Ethernet.
