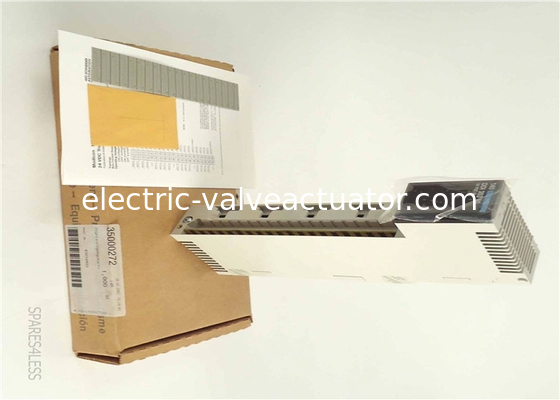

140DDI35300 Módulo de entrada eléctrico para controlador de máquina programable TSX Quantum

PLC controlador lógico programable 140DDI35300 Schneider Electric Modulo de entrada TSX Cuántico

En el caso de las
Grupo de canales4
Ingreso lógico positivo (sink)
Válvula de entrada discreta24 V de corriente continua
Límites de tensión de entrada19.2...30 V
Estado de tensión1 garantía de 15...30 V de corriente continua
Estado de tensión0 garantizado -3...5 V de CC
Estado actual1 garantizado >= 2 mA a Us = 5,5 V y Uin = 0 V
Estado actual0 garantizado <= 0,5 mA
Respuesta a los requisitos2 palabras de entrada
Impedancia de entrada2500 ohmios
Corriente de fuga200 mA en Us = 5,5 V y Uin = 4 V
Input máximo absoluto56 V durante un pulso de descomposición de 1,3 ms
30 V continuo
Tiempo de respuesta<= 1 ms desde el estado 1 al estado 0
<= 1 ms desde el estado 0 al estado 1
Tipo de protecciónProtección de entrada por resistencia limitada
Disipación de energía1.7 W + (0,36 x número de puntos)
Aislamiento entre el grupo y el bus1780 Vrms durante 1 minuto
Aislamiento entre grupos500 Vrs durante 1 minuto
Señalización localEstado de entrada verde de los 32 LED
Detectado un fallo externo de un LED rojo (F)
1 Comunicación de bus verde LED está presente (Activa)
MarcadoCE
Requisito de corriente del bus330 mA
Formato del móduloEstándar
Peso del producto0.3 kg

Medio ambiente
Las normasCSA C22.2 No 142 UL 508
Certificaciones de productosEl ABS
BV
- Sí, señor.
DNV
El GOST
RINA
El valor de las pérdidas
Resistencia a la descarga electrostática8 kV en el aire conforme a la norma CEI 801-2
Contacto de 4 kV conforme a la norma IEC 801-2
Resistencia a los campos electromagnéticos10 V/m 80...2000 MHz conforme con la norma CEI 801-3
Temperatura del aire ambiente para el funcionamiento0... 60 °C
Temperatura del aire ambiente para el almacenamiento-40 a 85 °C
Humedad relativa95% sin condensación
Altitud de operaciónEl valor de las emisiones de CO2

Ofrecer sostenibilidad
Estado de la oferta sostenibleProducto de calidad superior verde
RoHSConforme - desde 0846 - Declaración de conformidad Schneider Electric
Reacciónh Referencia que no contenga SVHC por encima del umbral
Perfil medioambiental del productoDisponible para descargar Producto ambiental
Instrucciones para el producto al final de su vida útilNo requiere operaciones de reciclaje específicas
