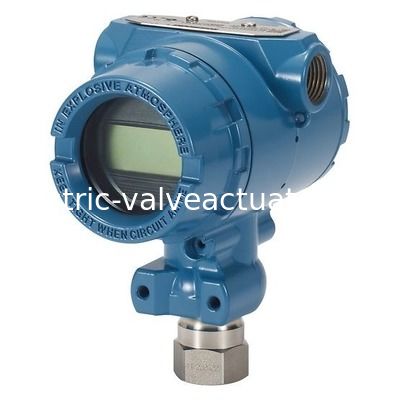

Transmisor de presión absoluta y manométrica Rosemount™ 2088, aleación 316L SST C-276 NSF NACE® para ubicaciones peligrosas

RosemountTM 2088 Transmisor de medición y presión absoluta 316L SST, aleación C-276 NSF, NACE®, ubicación peligrosa

Modelo 2088 Baja potencia

Los procedimientos actuales para la instalación, configuración y mantenimiento del transmisor de baja potencia Smart Modelo 2088 son idénticos a los del transmisor Smart Modelo 2088 con salida de 4-20 mA,Véase el manual 00809-0100-4690.

El diagrama de cableado actual y las secuencias de teclas rápidas del modelo 275 HART para la opción de bajo consumo del modelo 2088 se muestran a continuación.

Montar el transmisor

Los siguientes son pesos aproximados de cada transmisor:

Rosemount 2088 2,44 libras (1,11 kg)

Rosemount 2090F 2.74 libras (1.24 kg)

Rosemount 2090P 2.96 libras (1.34 kg).

En muchos casos, su tamaño compacto y su peso ligero permiten su montaje directamente en el aparato respectivo sin necesidad de un soporte de montaje adicional.montado directamente en una pared, panel, o tubo de dos pulgadas utilizando el soporte de montaje opcional

Acceso a la carcasa electrónica

Montar el transmisor para que el lado del terminal sea accesible. Se requiere un espacio libre de 0,75 pulgadas (19 mm) para quitar la cubierta. Utilice un tapón de conducto en la abertura del conducto no utilizada.Se requieren tres pulgadas de espacio libre para la eliminación de la cubierta si se instala un medidor.

Sello ambiental para viviendas

Se requiere cinta o pasta de sellado de hilos (PTFE) en hilos masculinos de conducto para proporcionar un sello de conducto resistente al agua y al polvo y cumplir con los requisitos de NEMA® Tipo 4X, IP66 e IP68.Consultar a la fábrica si se requieren otras clasificaciones de protección contra la entrada.

Para los hilos M20, instalar los enchufes del conducto hasta que el hilo esté completamente enganchado o hasta que se cumpla la resistencia mecánica.

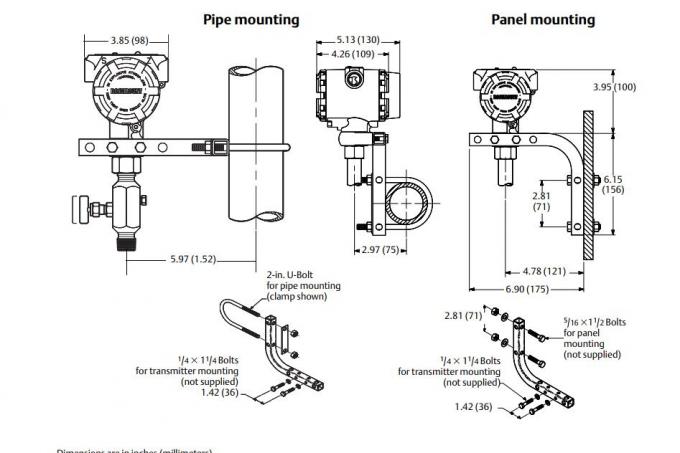

Los demás dispositivos de montaje

Los transmisores Rosemount 2088, 2090F o 2090P pueden montarse en un panel o en una tubería mediante un soporte de montaje opcional (código de opción B4).Véase la figura 3-1 de la página 32 y la información sobre las dimensiones y la configuración de montaje..

Configuración de la seguridad del transmisor

Hay cuatro métodos de seguridad con los transmisores Rosemount 2088, 2090F y 2090P.

¢ Interruptor de seguridad

El bloqueo HART®

Configuración Bloqueo de botones

La contraseña de la LOI
