GE 10V Salida Analógica IC693APU301 / MÓDULO DE POSICIÓN DE EJE 1 EJE Serie 90-30

GE 10V Salida analógica IC693APU301 / MÓDULO DE POSICIÓN DE EJE 1 EJE Serie 90-30

DETALLES RÁPIDOS

OTROS PRODUCTOS SUPERIORES

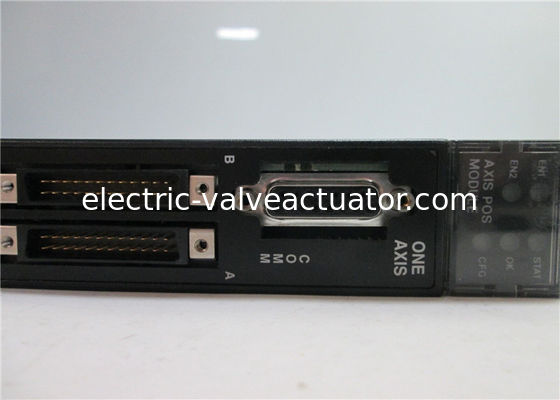

La placa frontal (panel frontal) del APM tiene dos conectores de alta densidad de 24 pines para conexiones servo. El conector etiquetado A contiene conexiones para el eje 1. El conector B, para un APM de 1 eje, contiene conexiones de propósito general. El conector B, para un APM de 2 ejes, tiene conexiones para el eje 2, así como conexiones de propósito general. Para facilitar el cableado a la unidad y la máquina, cada conector de alta densidad se conecta típicamente mediante un cable corto a un bloque de terminales.

Estos cables consisten en un conector de E/S de 24 pines, un cable y un conector de bloque de terminales tipo D de 25 pines. (Los cables están documentados en el Capítulo 10). Los cables disponibles son: „ IC693CBL311 (10 pies/3 metros) „ IC693CBL319 (3 pies/1 metro) „ IC693CBL317 (10 pies/3 metros) con una coleta de blindaje externo de 8” „ C693CBL320 (3 pies/1 metro) con una coleta de blindaje externo de 8” Para construir cables de longitud personalizada, el conector de cable de E/S de 24 pines está disponible en tres kits diferentes (receptáculo de ojal de soldadura, receptáculo de cable engarzado y receptáculo IDC (cinta)). El bloque de terminales es Weidmuller RD25 910648 o equivalente (debe ser compatible con el cable de E/S IC693CBL311/319/317/320 - consulte el Capítulo 10 para obtener más detalles).

Consulte los siguientes manuales para obtener información detallada sobre los módulos APM Power Mate: „ GFK-0840 Motion Mate APM para el manual del usuario del modo estándar del PLC de la serie 90-30 „ GFK-0781 Motion Mate APM para el manual del usuario del modo seguidor del PLC de la serie 90-30 „ GFK-0664 Manual del programador APM del PLC de la serie 90
